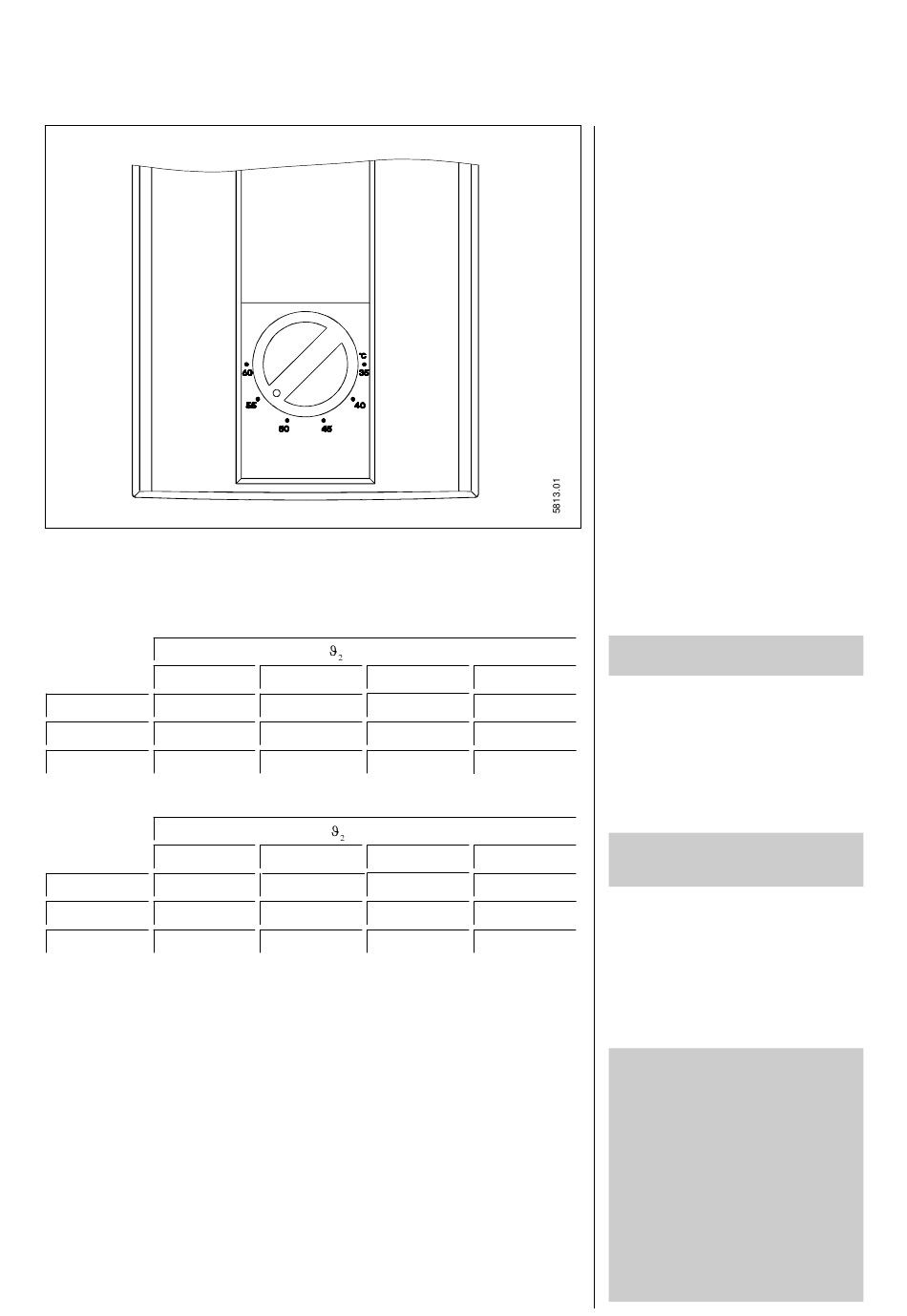

Abb. 2

18 kW
ϑ
= 6 °C 8,0 l/min
1
ϑ
= 10 °C 9,2 l/min
1
ϑ
= 14 °C 10,7 l/min
1
18 kW
ϑ
= 6 °C 4,8 l/min
1
ϑ
= 10 °C 5,2 l/min
1
ϑ
= 14 °C 5,6 l/min
1
Tab. 1
2
= 38 °C
21 kW 24 kW
9,4 l/min 10,7 l/min
10,7 l/min 12,3 l/min
12,5 l/min 14,3 l/min
= 60 °C
21 kW 24 kW
5,6 l/min 6,4 l/min
6,0 l/min 6,9 l/min
6,5 l/min 7,5 l/min

Gebrauchsanweisung

(für den Benutzer und den Fachmann)
FDE Durchlauferhitzer erwärmen das Was-
ser, während es durch das Gerät strömt.
Ab einer Durchflußmenge von 3,5 l/min
schaltet eine kombinierte elektronische
Regelung und Steuerung in Abhängigkeit
von der Temperatureinstellung und der
Kaltwassertemperatur die richtige Heizlei-
stung ein.
Die gewünschte Auslauftemperatur (Soll-
wert) kann stufenlos von 35 °C – 60 °C
eingestellt werden (Abb. 2).
Wird bei vollgeöffnetem Zapfventil die vor-
gewählte Auslauftemperatur nicht erreicht,
fließt mehr Wasser durch das Gerät, als
der Heizkörper (18, 21, 24 oder 27 kW) er-
wärmen kann.
In diesem Fall ist die Wassermenge am
Warmwasserventil entsprechend zu redu-
zieren.
Betrieb mit Themostat-Armaturen
Um die Funktion der Thermostat-Armatur
zu gewährleisten, muß der FDE größer
50 °C eingestellt werden.
Wir empfehlen eine Durchflußmengen-
reduzierung durch den Fachmann (siehe
Seite 8).
Achtung!
Bei Auslauftemperaturen von mehr als
43 °C besteht Verbrühungsgefahr.
27 kW
Warmwasserleistung
12,1 l/min
Je nach Jahreszeit ergeben sich bei ver-
schiedenen Kaltwassertemperaturen fol-
13,8 l/min
gende maximale Auslaufmengen bzw.
Mischwassermengen (siehe Tab. 1).
16,1 l/min
ϑ
= Kaltwasser-Zulauftemperatur
1
ϑ
= Warmwasser-Auslauftemperatur
2
Achtung!
Bei Kaltwasser-Zulauftemperaturen
27 kW
>25 °C erfolgt keine Erwärmung des
Wassers.
7,2 l/min

Wartung

7,7 l/min
Wartungsarbeiten dürfen nur durch den
8,4 l/min
Fachmann erfolgen!
Hinweise zur Störungsbeseitigung durch
den Benutzer siehe Seite 8.

Wichtige Hinweise

Achtung!
Luft in der Kaltwasserleitung zerstört
das Blankdraht-Heizsystem des FDE.
Wurde die Wasserzufuhr des FDE un-
terbrochen - z. B. wegen Frostgefahr
oder Arbeiten an der Wasserleitung,
müssen vor der Wiederinbetriebnahme
folgende Schritte durchgeführt werden:
1. Sicherungen herausschrauben bzw.
ausschalten.
2. Ein dem Gerät nachgeschaltetes
Warmwasserventil solange öffnen,
bis das Gerät und die Kaltwasser-
Zuleitung luftfrei ist.
3. Sicherungen wieder einschrauben
bzw. einschalten.
