Pflege
Zur Pflege des Gehäuses genügt ein
feuchtes Tuch. Keine scheuernde oder
anlösende Reinigungsmittel verwenden!
Abb. 3
Wichtige Hinweise!
Alle Informationen in dieser Gebrauchs-
und Montageanweisung müssen sorg-
fältigst beachtet werden. Sie geben
wichtige Hinweise für die Sicherheit,
die Bedienung, Installation und War-
tung des Gerätes. Diese Anweisung
muß dem Benutzer übergeben werden.
Der Hersteller haftet nicht, wenn fol-
gende Hinweise nicht beachtet werden:
• Transportschäden sind keine Garan-
tieschäden! Ansprüche müssen ge-
genüber dem Transporteur geltend
gemacht werden!
• Transportbeschädigte Geräte dürfen
nicht angeschlossen werden!
• Transportsicherungen entfernen.
Verpackungsmaterial und Transport-
sicherungen sind mit Recycling-
zeichen versehen ( ) und können
somit umweltgerecht entsorgt wer-
den.
• Der Elektroanschluß und Reparaturen
dürfen nur von einem zugelassenen
Fachmann ausgeführt werden!
Zur Gewährleistung eines sicheren
Betriebes nur nach den Angaben
dieser Gebrauchs- und Montagean-
weisung installieren und anschlie-
ßen!
• Gerät ist nur für die Warmwasserbe-
reitung (Trinkwasserversorgung) in
geschlossenen, frostfreien Räumen
geeignet.
• Im Störungsfall Gerät vom elektri-
schen Netz trennen! Dazu Sicherun-
gen ausschalten bzw. herausdrehen.

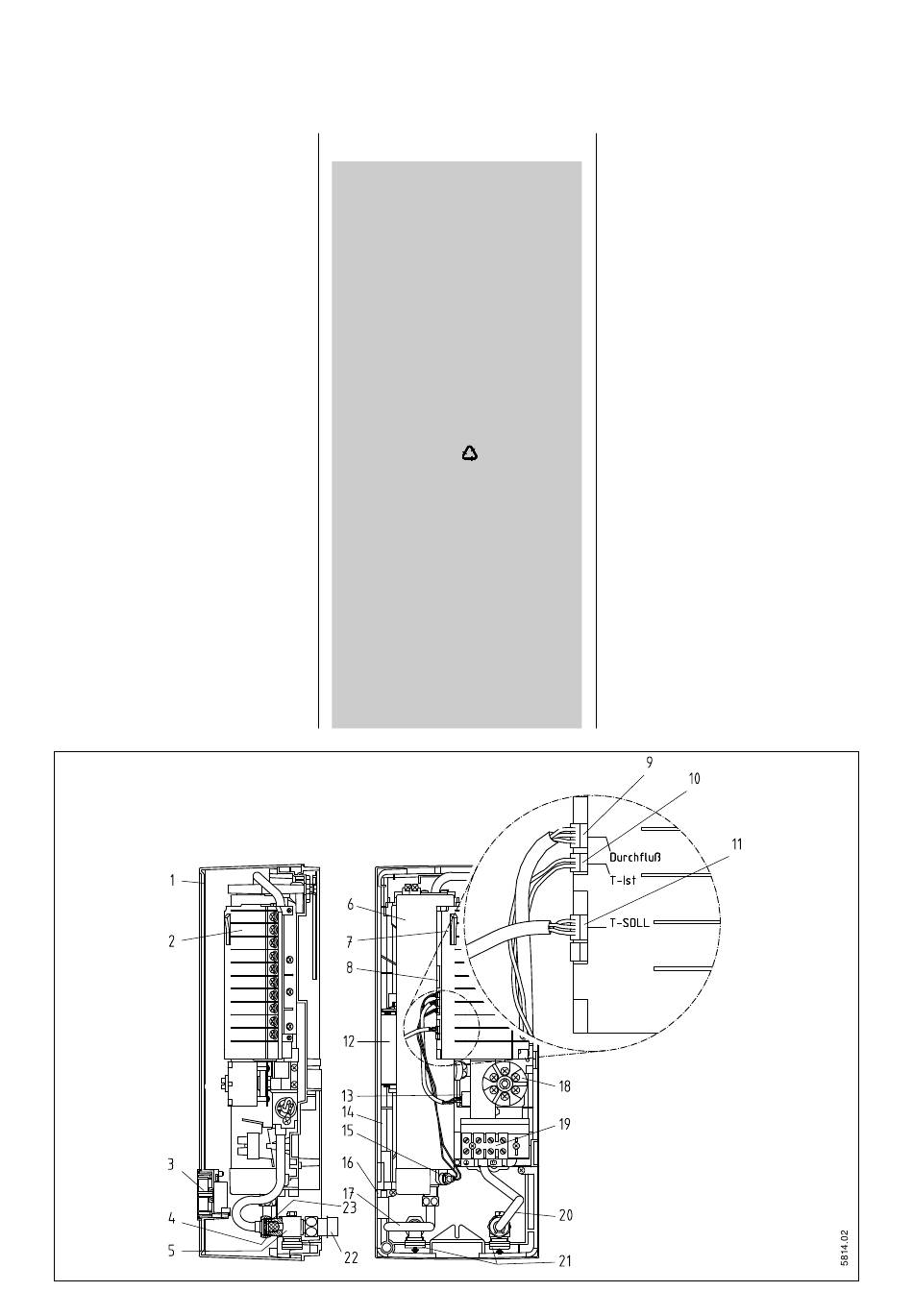

Geräteaufbau
(Abb. 3)
1 Gerätekappe
2 Regelung Elektronik
3 Temperaturwähler
4 Sieb
5 3-Wege-Absperrung
6 Heizsystem
7 Service-Funktionsanzeigen
8 Steckanschluß für Monitor
9 Stecker von Durchflußsensor
10 Stecker von Warmwasserfühler/T-Ist
11 Stecker von Sollwertgeber/T-Soll
12 Filter
13 Durchflußsensor
14 Rückwandoberteil
15 Warmwasserfühler/T-Ist
16 Rückwandunterteil
17 Warmwasser-Auslaufrohr
18 Sicherheitsdruckbegrenzer
19 Klemmleiste
20 Kaltwasser-Zulaufrohr
21 Aufputzanschluß G1/2
22 Unterputzanschluß G1/2
23 Durchflußmengenbegrenzer
