Format FDE 18 Gebrauchs- Und Montageanweisung Seite 6

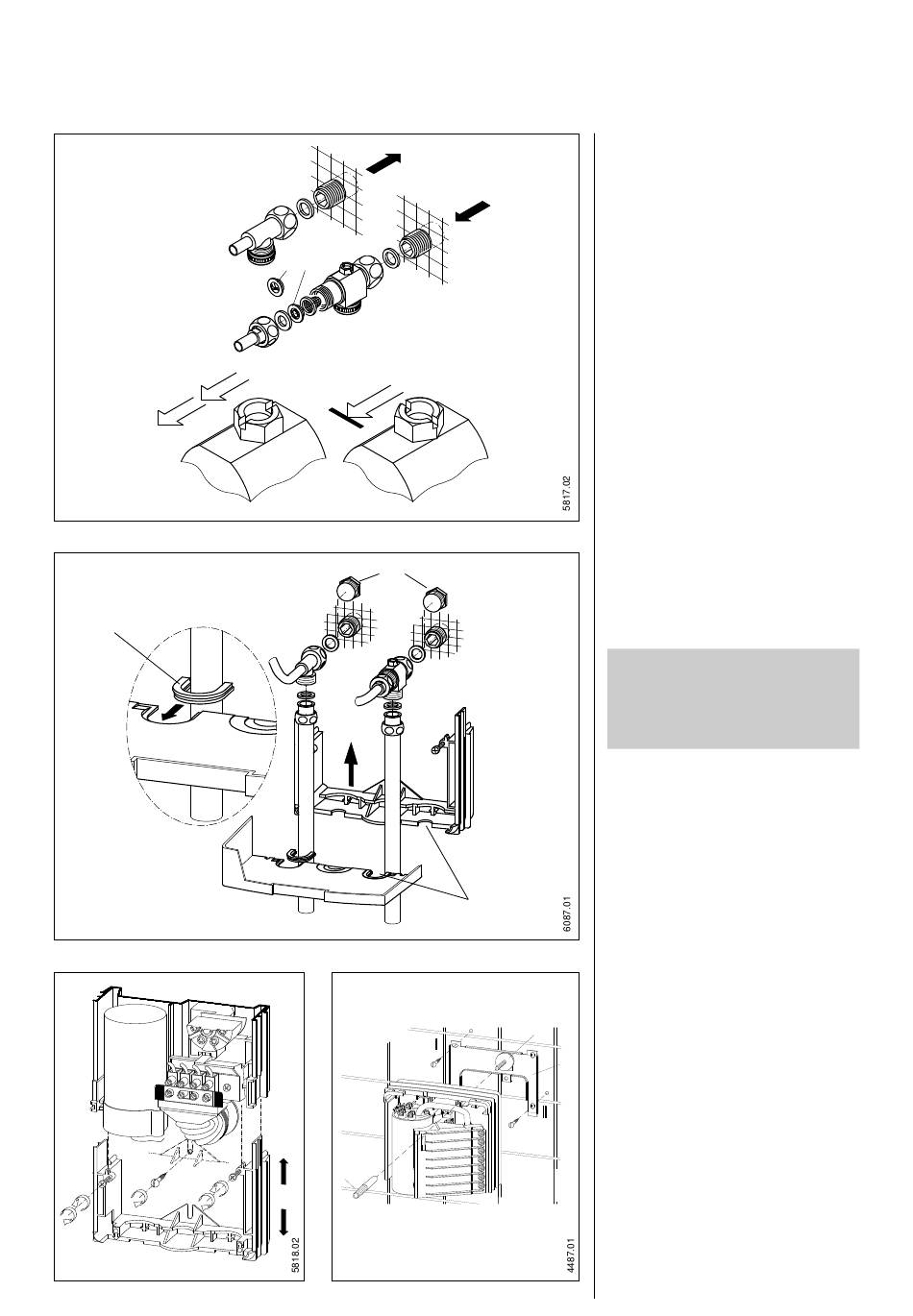

Abb. 7
3
Abb. 8
1
5
1
4
4
Abb. 9
6
2 1
1
3
3
2
Abb. 10
Gerätemontage
• Kaltwasserzuleitung gründlich durch-
spülen!
• Wasser-Anschlußteile von den Anschluß-
rohren lösen und gemäß Abb. 7 montie-
ren.
• Doppelnippel entsprechend Abb. 7 in die
Warm- und Kaltwasserleitung einschrau-
ben.
• Mit Hilfe der Montageschablone Kabel-
einführung für den Unter-/Aufputzan-
schluß sowie die Position der Halteleiste
bestimmen.
Bei Austauschinstallation gegen CDB
kann die Halteleiste auf vorhandene
Dübellöcher geschraubt werden. Für die
Aufputz-Anschlußleitung ist an der
Geräterückwand beidseitig eine aus-
brechbare Kabelöffnung markiert.
• 3-Wege-Absperrung vom Einströmrohr-
bogen schrauben und mit Dichtung auf
den Kaltwasseranschluß schrauben.
Bei Austausch gegen CDB wird der
FDE auf die vorhandenen Doppelnippel
montiert.
• Ist der Fließdruck zu gering, kann durch
Wechsel des Durchflußmengen-Begren-
zers (Abb. 7 -1) gegen die mitgelieferte
Scheibe (Abb. 7 -2) der Durchfluß durchs
Gerät erhöht werden.
Aufputz-Wasserinstallation
Bei Verwendung der Stiebel Eltron Ar-
maturen WKMD Best.-Nr. 07 09 17 und
WBMD Best.-Nr. 07 09 18 wird auch bei
einem Aufputz-Wasseranschluß die
Schutzart IP 24 (spritzwassergeschützt)
gewährleistet.
Es ist darauf zu achten:
• Die Verbindungsrohre an der Armatur
sind durch die Schneidring-Quetsch-
Verschraubungen gegen Heraus-
rutschen zu sichern! Die zwei Ver-
schluß-Stopfen (siehe Abb. 8 -1) G1/2
Messing sind statt der Doppelnippel
zu verwenden (im Lieferumfang der
Stiebel Eltron Armaturen WKMD und
2
WBMD enthalten).
• Gerät an der Halteleiste Abb. 10 -1 mit
Schraubhülse Abb. 10 -3 befestigen.
Mit der Rändelmutter Abb. 10 -2 können
Wandunebenheiten, z. B. Fliesenversatz
max. 17 mm (siehe Abb. 5), ausgegli-
chen werden.
• Kalt- und Warmwasserrohr mit Dichtung
2
auf Doppelnippel bzw. Absperrventil
schrauben.
1
