Technik zum Wohlfühlen

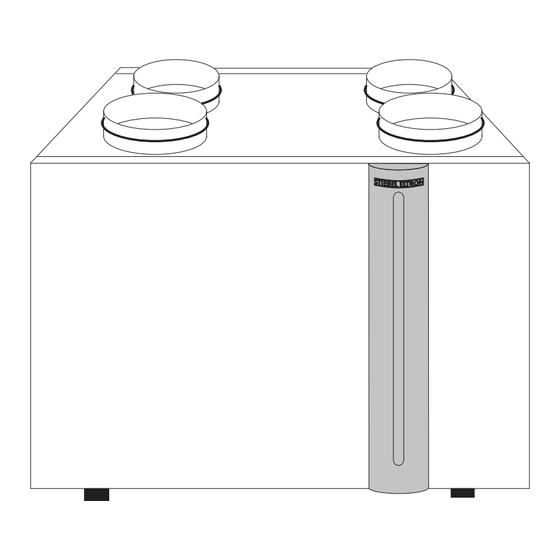

LWZ 161
Zentrales Lüftungsgerät
Gebrauchs- und Montageanweisung
Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur vom zugelassenen Fachmann
entsprechend dieser Anweisung ausgeführt werden.
Werbung
Verwandte Anleitungen für STIEBEL ELTRON LWZ 161
Inhaltszusammenfassung für STIEBEL ELTRON LWZ 161

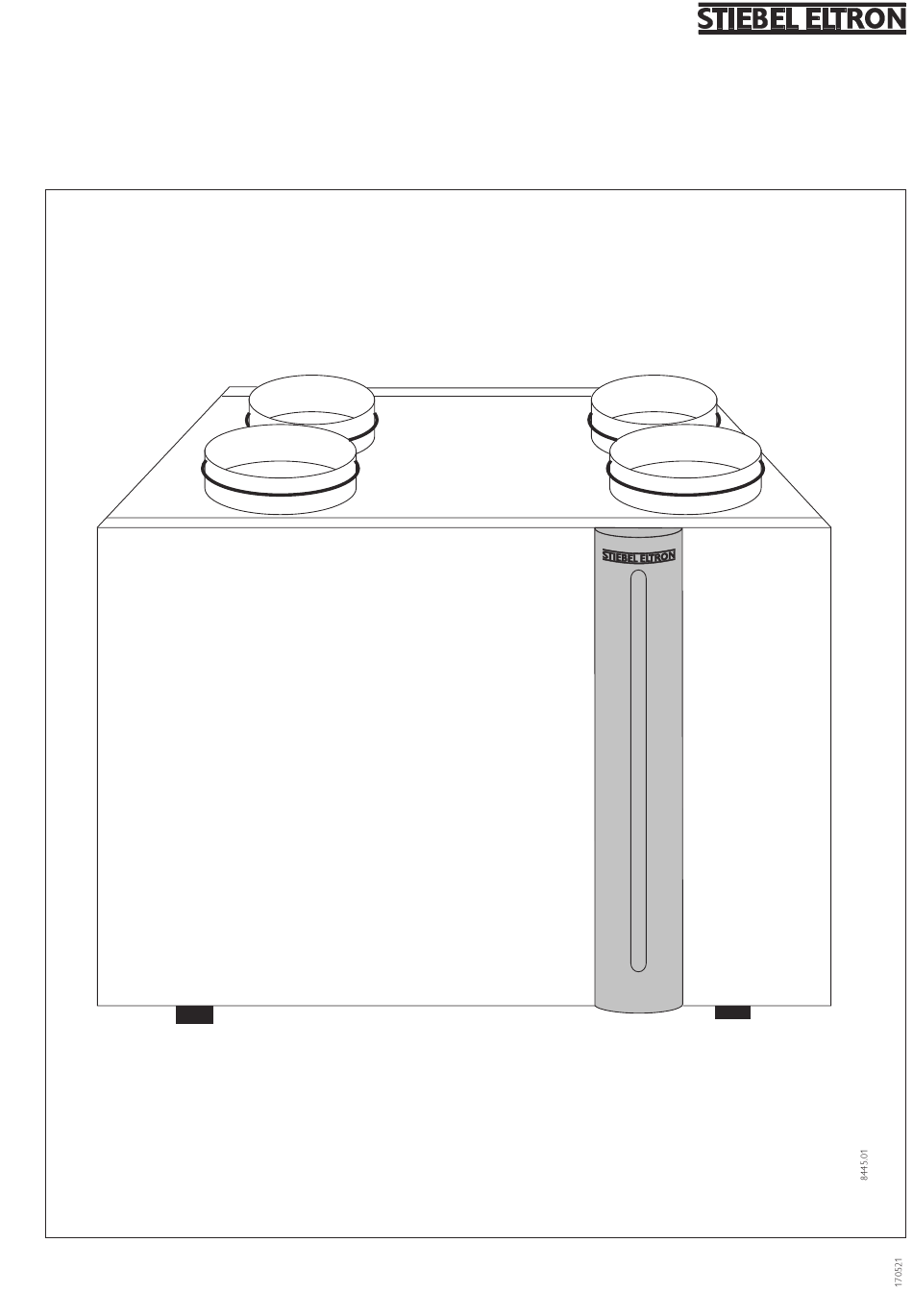

- Seite 1 Technik zum Wohlfühlen LWZ 161 Zentrales Lüftungsgerät Gebrauchs- und Montageanweisung Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur vom zugelassenen Fachmann entsprechend dieser Anweisung ausgeführt werden.
- Seite 2 07 42 49 Umwelt und Recycling Filtermatten Set für LWZ 161; Inhalt: 5 Stück Best. Nr.: 16 09 50 Kundendienst und Garantie Sämtliche Lüftungsrohre, Ventile und ähnliches sind ebenfalls durch STIEBEL ELTRON lieferbar. Funktionsschema 1 Frostschutz 2 Abluftventilator 3 Steuerungsplatinen 4 Zuluftventilator Abluft / Fortluft 5 Elektrischer Anschluß...
- Seite 3 Fachmann durchgeführt werden. Zu- und Abluftventile in den Räumen nie verstel- 1.2 Arbeitsweise len. Sie sind während der Inbetriebnahme Das Lüftungszentralgerät LWZ 161 saugt justiert worden. Keine Veränderungen an der mittels zweier Gebläse über je eine Filter- internen Geräteelektrik und Steuerung matte in getrennten Kanälen Außenluft...
- Seite 4 Montageanweisung für den Fachmann 3 Montage oberen Kreuzschlitzschrauben auf der Geräte- Gerät durch Einhängen an der Wand platziert rückseite herausdrehen und eine der beiden wird, müssen die mitgelieferten Abstands- Schienen mit den Schrauben am Gerät befe- halter (E) an der Rückseite des Gerätes ange- 3.1 Transport stigen.
- Seite 5 3.3 Anschluss Kondensatabführung Dem Gerät liegt ein winkliger Kondensatan- schlussstutzen und ein Kondensatabfluss- schlauch mit einem Innendurchmesser von min 10 % Gefälle 13 mm und einer Länge von 1500 mm bei. Der Kondensatanschlusstutzen muss von unten in das Gerät eingeschraubt werden. Hierzu ist Dichtungsband zu verwenden.
- Seite 6 3.4 Elektrischer Anschluss Zum Einstellen der Luftvolumenströme Die Steuerspannungsleitung vom 3-Stufenschalter und die Versorgungs- muss das Gerät wieder an das Netz ange- Das Gerät wird steckerfertig geliefert, und spannungsleitung sind getrennt voneinan- schlossen werden. muß an eine freizugängliche Netzanschluss- der zu verlegen. Während der Einstellung der Luft- steckdose angeschlossen werden.
- Seite 7 Schaltplan...
- Seite 8 Die Installation erfolgt mit handelsüblichen eingeblasen wird und in den geruchs- und Wickelfalzrohren und Formteilen. Dieses feuchtebelasteten Räumen nur abgesaugt Installationsmaterial ist über Stiebel Eltron wird, sind in den Verbindungstüren oder beziehbar. Wänden Lüftungsgitter anzubringen oder der Bei der Montage ist darauf zu achten, dass Luftspalt unter der Tür muss auf ≥...
- Seite 9 4.2 Reinigung der Ventilatoren 4 Wartung und Reinigung Bei einer Verunreinigung der Ventilatoren 4.1 Reinigung des Wärmeaustau- müssen diese gereinigt werden. schers 6 Lüftergehäuse vorsichtig nach vorn aus Spätestens alle drei Jahre ist der Wärmeaus- dem Gerät herausziehen. tauscher zu reinigen. Hierbei auf die elekt.
- Seite 10 Die Kosten. Für die Dauer der Garantie über- Die Garantiedauer. Für das Zentrale nehmen wir sämtliche Material- und zusätzlich Lüftungsgerät LWZ 161 gewähren wir 1 Jahr Ga- auch die Arbeitszeit-Kosten, die dem Stiebel rantie. Eltron Kundendienst anlässlich der Reparatur eines Ausgenommen von dieser Regelung sind alle Son- Gerätes entstehen.
- Seite 11 Technik zum Wohlfühlen Kundendienst-Anforderung Bitte vollständig ausfüllen und im Umschlag einsenden. Absender (bitte in Blockschrift) Name: ______________________________________________________ Straße, Nr.: __________________________________________________ PLZ, Wohnort: _______________________________________________ Diese Angaben entnehmen Sie bitte dem Leistungsschild. LWZ 161 Typ: Nr.: Installiert durch: ___________________________________________________________ ___________________________________________________________ Was beanstanden Sie? ___________________________________________________________...
- Seite 12 Technik zum Wohlfühlen Adressen und Kontakte www.stiebel-eltron.com Stiebel Eltron Vertriebszentren Zentrale Holzminden Tochtergesellschaften und Vertriebs- mit regionalen Kundendienst-Leitstellen Stiebel Eltron GmbH & Co. KG zentren Europa und Übersee Dr.-Stiebel-Str. 37603 Holzminden Dortmund Belgique Telefon 0 55 31 / 7 02-0...
