» Product information for this CPU cooler
» Produktinformationen zu diesem CPU-Kühler
» Informations produit pour ce système de refroidissement
» Información del producto para este refrigerador de CPU
» Informacje produktowe dla tego coolera CPU
» Engelstalige productinformatie voor deze processorkoeler
NL
» Produktinformation för den här processorkylaren, på
SE
engelska
» П одробнаяинформацияоданномкулередля
процессора
» 此CPU散熱器的產品資訊
» 此CPU散热器的产品信息
» 製品情報 （CPUクーラー）

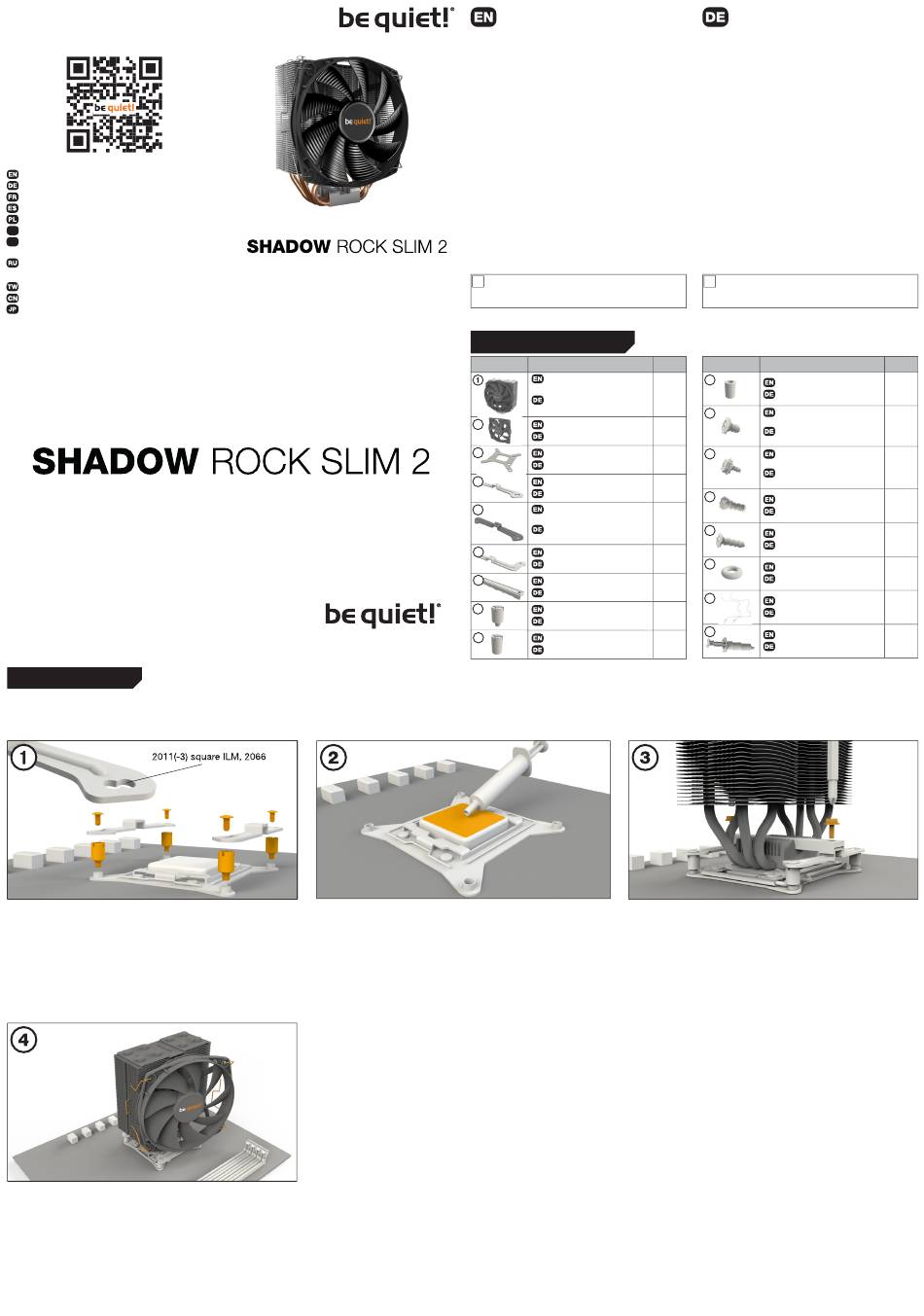

Intel: LGA 2011(-3) square ILM / LGA 2066
The following parts are needed for this:
1x Shadow Rock Slim 2 CPU cooler (1), 1x 135mm fan (2), 2x Intel mounting brackets (4), 1x cooler mounting bridge (7), 4x Intel
spacer nut A (8), 4x mounting bracket fastening screws (11), 2x mounting bridge fastening screws (12), 2x fan clips (16), 1x thermal
paste (17)
Assembly of the
Aufbau des
cooler mounting frame
Kühlerbefestigungsrahmens
First screw the Intel spacer nut A onto
Schrauben Sie zuerst die Intel Gewinde-
the threads of the socket frame. Place
bolzen A in die Gewinde des Sockel-
the Intel mounting brackets over the
rahmens. Platzieren Sie die beiden Intel
Intel spacer nut A and screw these tight
Montagebrücken auf den Intel Gewinde-
with the mounting bracket fastening
bolzen A und schrauben Sie diese mit
screws. You can use any cross-tip
den Befestigungsschrauben für die Intel
screwdriver for this.
Montagebrücken fest. Dafür können
Sie einen handelsüblichen Kreuzschrau-
bendreher verwenden.
Fasten the 135mm fan onto the cooler
Befestigen Sie den 135mm Lüfter
unit using fan clips. Connect the fan to
mit
Hilfe
the motherboard's PWM signal.
Kühler. Anschließend verbinden Sie
den Lüfter mit dem CPU-Lüfteranschluss
des Mainboards.
When dismantling the fan, push the
Zur Demontage des Lüfters drücken
notches of the fan clips towards the
Sie die Kerben der Lüfterklammern in
CPU cooler and unhook them.
Richtung des CPU-Kühlers und haken
diese aus.
Mounting the CPU cooler
First remove the protective foil from
the underside of the cooler. Spread the
thermal paste on the surface of the CPU.
The amount supplied is sufficient for one
or two applications.
Caution: The thermal paste supplied
is not suitable for human consumption.
If swallowed, drink lots of water and
urgently seek medical attention. Keep
it out of the reach of children. Avoid
contact with skin and eyes.
der
Lüfterklammern
am
Introduction: Thank you for deciding to purchase a be quiet!
product. The following instructions will guide you through the
installation process. If you do encounter installation problems,
please don't hesitate to contact our customer services by
mailing service@bequiet.com. Please note that be quiet! cannot
accept liability for damage caused by compatibility problems.
Warranty:
• 3-year manufacturer guarantee for consumers (original
purchase from authorized be quiet! dealers only)
• Guarantee work can only be processed with a copy
included of the purchase receipt from an authorized be
quiet! dealer
• Manipulation and structural changes of any kind, including
any damage caused by external mechanical force, will lead
to a complete voiding of the guarantee
• Our General Warranty Conditions apply, which can be
viewed on bequiet.com
Listan GmbH . Wilhelm-Bergner-Straße 11c . 21509 Glinde
Germany
For further information please visit our website:
www.bequiet.com
!
We recommend preparatory mounting of the cooler outside
the PC case for subsequent installation. The cooler should be
removed prior to transportation as well.
SCOPE OF DELIVERY / LIEFERUMFANG
Part name
be quiet! Shadow Rock Slim 2
CPU cooler
be quiet! Shadow Rock Slim 2
CPU-Kühler
2
135mm fan
135mm Lüfter
3
Intel backplate
Intel Backplate
4
Intel mounting brackets
Intel Montagebrücken
5
Intel mounting brackets
LGA 1700
Intel Montagebrücken
LGA 1700
6
Long AMD mounting brackets
Lange AMD Montagebrücken
7
Cooler mounting bridge
Kühler-Montagebrücke
8
Intel spacer nut A
Intel Gewindebolzen A
9
Intel spacer nut B
Intel Gewindebolzen B
Es werden folgende Bauteile benötigt:
1x Shadow Rock Slim 2 CPU-Kühler (1), 1x 135mm Lüfter (2), 2x Intel Montagebrücken (4), 1x Kühler-Montagebrücke (7), 4x Intel
Gewindebolzen A (8), 4x Befestigungsschrauben für die Montagebrücke (11), 2x Schrauben für die Kühler-Montagebrücke (12),
2x Lüfterklammern (16), 1x Wärmeleitpaste (17)
Position the cooler mounting bridge
Montage des CPU-Kühlers
centrally on the cooler. Next place the
Entfernen Sie zunächst die Schutzfolie
cooler unit onto the CPU. Insert the
von der Unterseite des Kühlers. Tragen
mounting bridge fastening screws from
Sie die Wärmeleitpaste auf die CPU-
above into the cooler mounting bridge
Oberfläche auf. Der Inhalt reicht für ca.
and then screw these alternately tight.
1 – 2 Anwendungen.
You can use any crosstip screwdriver
for this.
Vorsicht: Die mitgelieferte Wärmeleit-
paste ist nicht zum Verzehr geeignet.
Bei Verzehr ausreichend Wasser trinken
und umgehend einen Arzt aufsuchen.
Außerhalb der Reichweite von Kindern
aufbewahren. Vermeiden Sie Haut- und
Augenkontakt.
Einleitung: Vielen Dank, dass Sie sich für ein be quiet!
Produkt entschieden haben. Diese Anleitung wird Ihnen beim
Installationsprozess behilflich sein. Sollten bei der Installation
Schwierigkeiten auftreten, kontaktieren Sie bitte unseren
Kundenservice unter service@bequiet.com. be quiet! kann
keinerlei Haftung für durch Kompatibilitätsprobleme bedingte
Schäden übernehmen.
Garantie:
• 3 Jahre Herstellergarantie für Endkonsumenten (nur Erst-
erwerb vom autorisierten be quiet! Händler), ab Datum des
Kaufbelegs
• Eine Garantieabwicklung ist nur in Verbindung mit einer
beigefügten Kopie des Kaufbeleges eines autorisierten
be quiet! Händlers möglich
• Manipulationen und bauliche Veränderungen jeglicher
Art, sowie Beschädigungen durch äußere mechanische
Einwirkungen führen zum totalen Garantieverlust
• Es gelten unsere allgemeinen Garantiebestimmungen, die
Sie unter www.bequiet.com im Internet abrufen können
Listan GmbH . Wilhelm-Bergner-Straße 11c . 21509 Glinde
Deutschland
Für weitere Unterstützung besuchen Sie unsere Webseite:
www.bequiet.com
!
Für die Montage des Kühlers empfehlen wir die Installation
außerhalb des Gehäuses. Für einen Transport sollte der Kühler
ausgebaut werden.
V1/23
Quantity
Part name
10
AMD spacer nuts
1
AMD Abstandsbolzen
Mounting bracket fastening
11
screws
1
Befestigungsschrauben für
die Montagebrücke
12
Mounting bridge fastening
1
screws
Schrauben für die Kühler-
Montagebrücke
2
13
Intel backplate screws
Intel Backplate-Schrauben
2
14
AMD backplate screws
AMD Backplate-Schrauben
2
15
O-rings
O-Ringe
1
16
Fan clips
Lüfterklammern
4
17
Thermal paste
4
Wärmeleitpaste
Legen Sie die Kühler-Montagebrücke
mittig auf den Kühler. Anschlie-ßend
platzieren Sie den Kühler auf der CPU.
Stecken Sie die Schrauben der Kühler-
Montagebrücke
Kühler-Montagebrücke und schrauben
Sie diese abwechselnd fest.
können
Sie
Kreuzschraubendreher verwenden.
V1/23
Quantity
4
4
2
4
4
4
4
1
von
oben
auf
die
Dafür
einen
handelsüblichen
