2 Installation und Montage
2.4

Montagesituation

Anzeichnen und Befestigen der Wandkonsolen
Die Jubilo-Markise wird grundsätzlich mit zwei Konsolen (Konsolplatte-WK je
nach Windklasse, siehe Bedienungsanleitung 3.3 Sicherheit (CE-Konformität)
an der Wand oder der Decke befestigt. Die Position der Wandkonsolen und die
Befesigungslöcher (3 pro Konsole) müssen auf dem Montageuntergrund mittels
einer Wasserwaage angezeichnet bzw. übertragen werden.
Die Bohrlöcher der 70 mm breiten Konsole sind mittig eingebracht.
Der variable Schiebebereich ergibt sich aus den Einhängenasen und den
Konsolenbreiten.
259

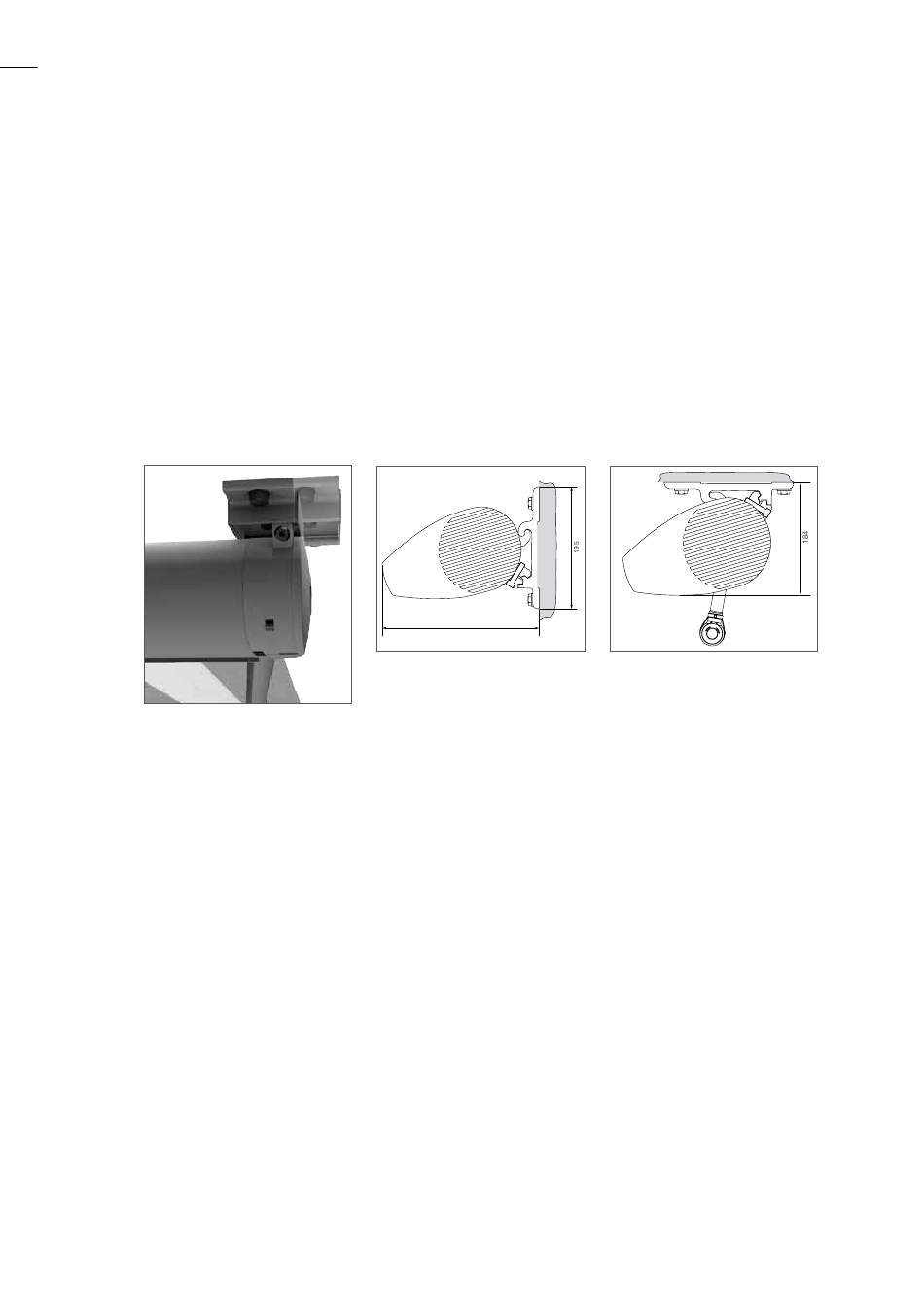

Abb. 4: Wandmontage Abb. 5: Deckenmontage
Abb. 3: Wandmontage
