Reflexa Jubilo Montage- Und Bedienungsanleitung Seite 19

Einstellung der Gelenkarme zueinander
1. Schraube 5, Abb. S. 15 leicht anziehen, Arm geht hoch, Schraube 5, Abb. S.
15 leicht lösen, Arm geht runter
2. Schraube 6, Abb. S. 15 nur leicht lösen, wenn sich bei Punkt 1 nichts ändert.
3. Wenn die Schraube 6, Abb. S. 15 gelöst wurde, nach dem Einstellen wieder
mit Bedacht anziehen (selbstsichernde Mutter).
Endkappen montieren
Die Endkappen werden seitlich aufgesteckt. Hierfür befindet sich bei jeder
Endkappe auf der Innenseite eine Schraube (4). Diese Schraube dient zur
Klemmarretierung der Endkappe.
Nun im Inneren des Ausfallprofils die Blechtreibschraube wieder eindrehen.

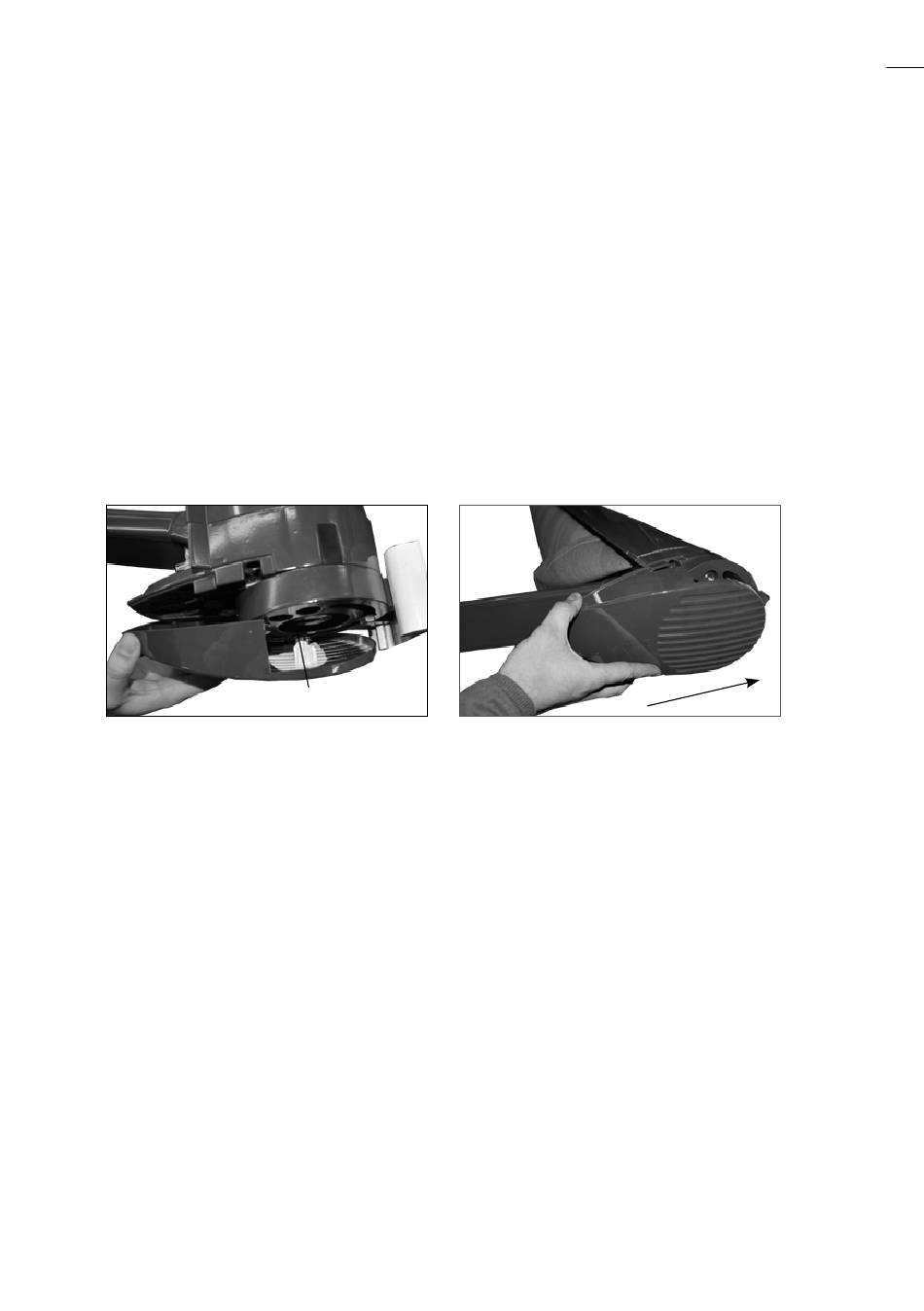

Abb. 19: Endkappe auf Seitenlagerschale
pressen, sodass die Schraube in das Langloch
ragt.
4
Abb. 20: Endkappe nach hinten schieben bis,
diese arretiert. Sollte die Arretierung zu locker
sein, Schraube Nr. 4 weiter eindrehen.
Gelenkarmmarkise Jubilo
19
