feet (feet have a separate installation manual) with the 24 bolts, included
with the mounting feet. Torque down all bolts in accordance to the torque
diagram on last page.
Test the proper fixation of the bolts periodically according to the torque
diagram on last page.
Due to manufacture process it can happen that between the segments
on the assembled roof rack small gaps appear. To cover this gap 4 rubber
rings are included with the boltlist. Slide them over the insertion pipe
where the gap occurs.
Tragkraft / load capacity:
300 kg statisch / static - 100 kg dynamisch / dynamic*
*
Die dynamische Belastbarkeit ist nicht die Freigabe des Herstellers.
Die Belastbarkeit des Herstellers darf nicht überschritten werden. Die
statische Last gibt die Ladekapazität im Stillstand an. Die dynamische
Belastbarkeit bezieht sich ausschließlich auf befestigte Straßen.Die
Last muss gleichmäßig, flächig verteilt aufliegen.
*
The dynamic load capacity is not the manufacturer's release.
The manufacturer's load capacity must not be exceeded. The static load
indicates the load capacity at standstill. The dynamic load capacity refers
exclusively to paved roads. The load must be evenly distributed over a
wide area.
10
2
Montage der optionalen Seitenrailing |
mounting of the optional railing
2
Abb. 2

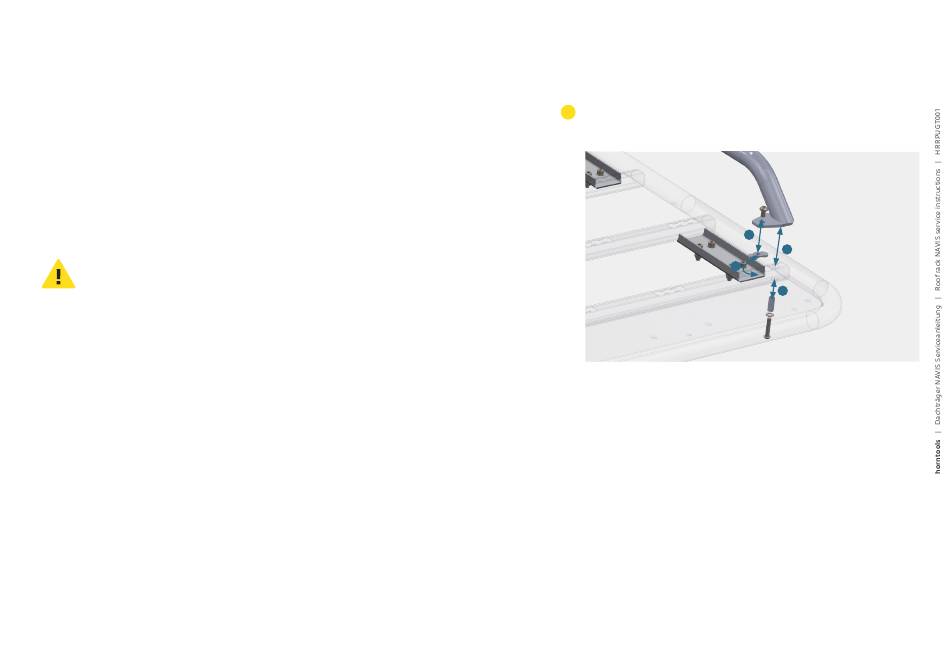

Reling in Grundträger einführen / insertion of optional railing
Zur Montage der Seiten Reling Airline-Verschraubungen lose an die
M8x16 Schrauben ansetzen, Nummer 1 in Abb.2 (vorne, mitte &
hinten). Dann Seiten Reling mit den Airline-Verschraubungen in die
Airline Öffnungen einführen.
In den Airline Öffnungen nach Außen verschieben damit die Scheibe
von Nr. 2 in Abb.2 in den mittleren kreisrunden Ausschnitt passt.
Nr.3 in Abb.2 vorne & hinten in den Dachträger einführen und
mit M8x40 Schraube befestigen. Wenn alle Schrauben angesetzt
sind entsprechend der Drehmomenttabelle auf der letzten Seite
festziehen. Sitz der Schrauben periodisch prüfen und gegebenenfalls
entsprechend der Drehmomenttabelle nachziehen.
1
4
3
