Winkelanpassung (Senkrechter Detektionsbereich)

Winkelfeinanpassung mit LAC-1

Passen Sie die Ausrichtung des Laserstrahls mit dem LAC-1 an.
Er zeigt mit einem LED- und Tonsignal den Empfang eines
Infrarotstrahls an und ermöglicht so die Kontrolle des gewünschten
Detektionsbereichs.
< TIPPS >
3 LEDs zeigen unabhängig voneinander die Empfindlichkeit des
Erfassungsbereichs an, um einen hochempfindlichen Bereich präzise
zu lokalisieren.

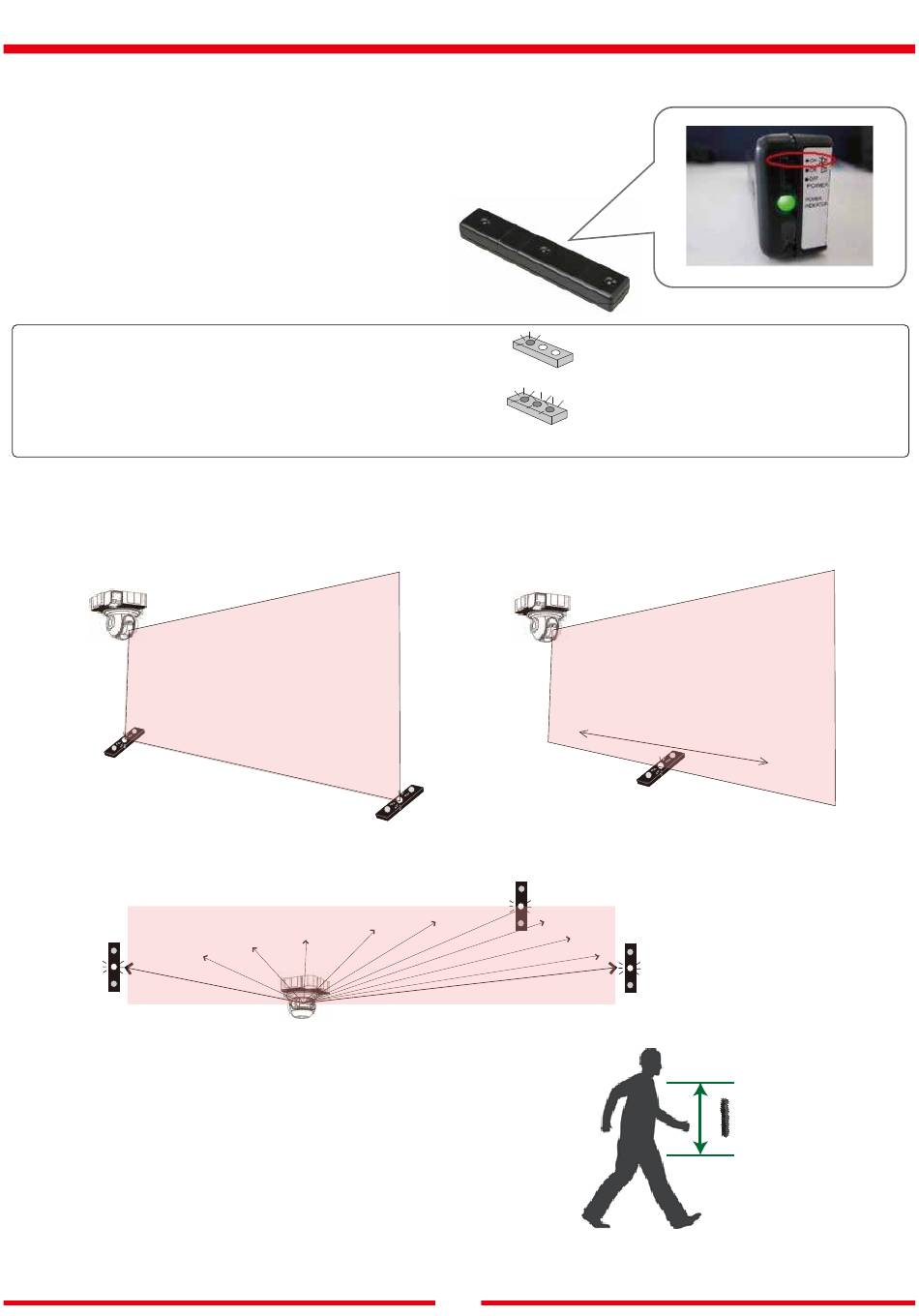

Beispiel 1: Bestätigung beider Enden des
Erfassungsbereichs
Beispiel 3: Bestätigung jeder Bereichsrichtung
1. Weisen Sie eine Person an, den LAC-1 zu halten und sich an eine der
beiden Seitenkanten des erforderlichen Schutzbereichs zu stellen.
2. Die Person sollte LAC-1 zwischen Schulter und Hüfte vor ihrem Körper
halten.
3. Passen Sie die Position der Laserstrahlen an, indem Sie das Hauptgerät
langsam bewegen, sodass LAC-1 blinkt.
Wenn eine von 3 LEDs schnell blinkt, bleibt sie im
hochempfindlichen Bereich, die anderen jedoch nicht.
Wenn alle 3 LEDs schnell blinken, bleiben alle im
hochempfindlichen Bereich, nämlich LAC-1 befindet
sich parallel zum Erfassungsbereich.
Beispiel 2: Bestätigung innerhalb des Erfassungsbereichs
6
1. Ersteinrichtung
Schulter
LAC-1
Hüftlinie
