Statusanzeige - Optex REDSCAN mini-Pro RLS-2020V Einrichtungsanleitung

RLS-2020V 1.x.x (xxxx/xx/xx)
Num X (mm) Y(mm) Size (mm)
002 -01203 02704 00284
001 -00939 01392 00248
000 -00864 00125 00110
Einstellungen öffnen
RLS-2020V 1.x.x (xxxx/xx/xx)
Num X (mm) Y(mm) Size (mm)
002 -01203 02704 00284
001 -00939 01392 00248
000 -00864 00125 00110
Einstellungen öffnen
?
Profile
1
?
Eingangsstatus
Eingang 1 N.O.
Eingang 2 N.O.
Ausgangsstatus
Ausgang 1 N.C.
Ausgang 2 N.C.
Ausgang 3 N.C.
Ausgang 4 N.C.
Ausgang 5 N.C.
Ausgang 6 N.C.
Alarmstatus
A1
Ereigniscodestatus
RLS126 TA
Melderstatus
Normalbetrieb
Fensterstatus
Fensterverschmutzung 0%
Profile
1
Figur ; Angemeldeter Benutzer.
Anleitung; Hier klicken, um neues Fenster zu öffnen.

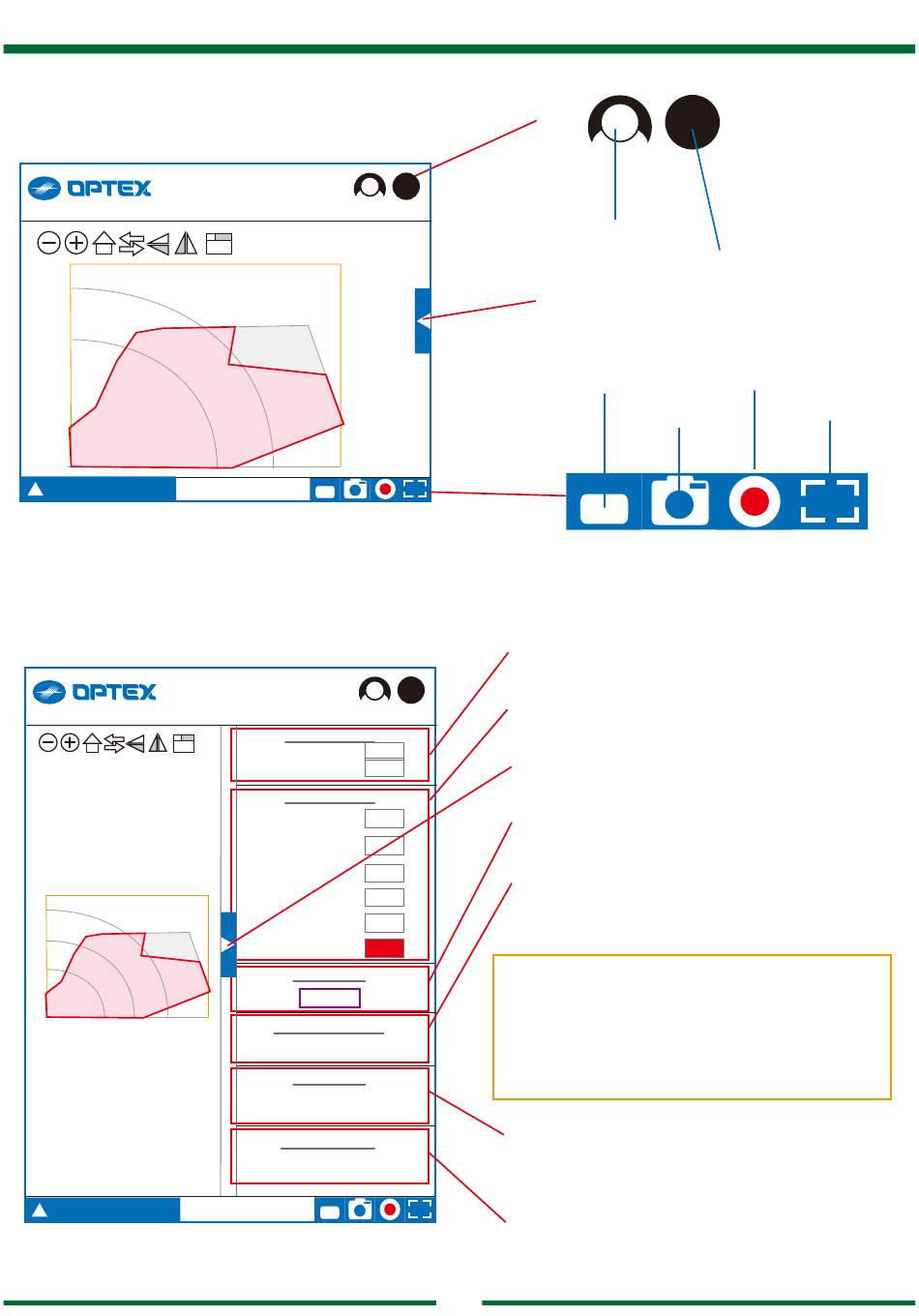

Statusanzeige

Klicken Sie auf , um den Status anzuzeigen.
Angezeigtes Profil wechseln
Schnappschuss
Profile
1
2-2. Statusanzeige
Eingangsstatus [
Aktueller Eingang wird rot angezeigt.
Ausgangsstatus
Aktueller Ausgang wird rot angezeigt.
Statusanzeige
Zum Öffnen/Schließen anklicken.
Alarmstatus
Aktueller Alarmstatus wird rot angezeigt.
Ereigniscodestatus
Alle aktuell ausgehenden Codes (R.E.C. = REDSCAN
Ereigniscode) werden aufgeführt.
R.E.C. = (REDSCAN Ereigniscode)
A1, A11, A12 .....: Zonenalarm
AM: Abdeckschutz
DM: Geräteüberwachung
MO: Master-Alarm
TA: Manipulationsausgang
Melderstatus
[ Normalbetrieb, Hardwarefehler, Überhitzung,
Kamerafehler, Anderer Fehler ]
Fensterstatus
Der Verschmutzungsgrad der Scheibe wird in %
angezeigt.
11
?
Aufzeichung starten/stoppen
N.C., N.O. ]
[ N.C., N.O. ]
AR: Verdrehschutz
DQ: Unzureichende Strahlenintensität
SO: Verschmutzung
TR: Gerätefehler
2. Anzeige
Vollbild
