3-2. ONVIF-Menü in Profil 1 und 2
Wenn Sie die Option „Immer erweiterte Einstellungen anzeigen" aktivieren, erscheinen
in den beiden Profilen 1 und 2 zwei ONVIF-Menüpunkte.
--> Siehe Abschnitt
RLS-2020V 1.x.x (xxxx/xx/xx)
Einstellungen schliessen/übernehmen
Scanreichweite
Erkennungsprofil 1
Detektionsbereich
Bereichsmaskierung/Bereichszuweisung
Erkennungseinstellungen
Erweiterte Erkennungseinstellungen
Dynamische Ereignisfilterung
Ausgangskonfigurationen

ONVIF-Digitaleingang

ONVIF-Bewegungsalarm
HTTP-Benachrichtigung
Erkennungsprofilkopie
Erkennungsprofil 2
(Fettgedruckte Buchstaben = erweiterte Einstellungen)
Speichern

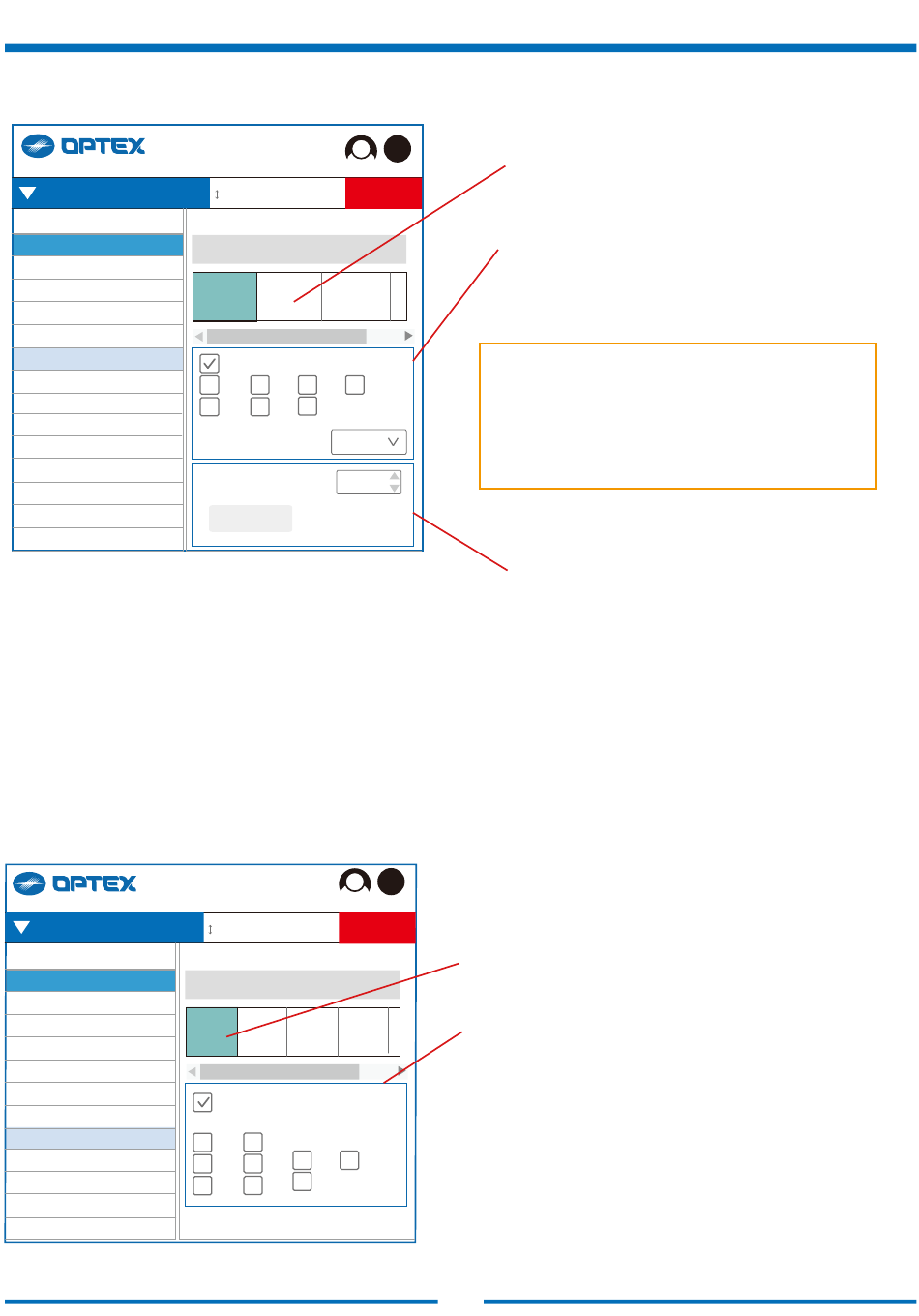

Ausgangskonfigurationen
Ausgang Ausgang Ausgang
2 3
1
A1
AM AR SO DQ
TR TA DM
Modus N.C.
Aktivierungszeit (s) 1
Aktivieren
„3. ONVIF-Einstellungen".
Speichern
ONVIF-Digitaleingang
DI#1 DI#2 DI#3 DI#4
1 2 3 4
Verknüpfung mit Ausgang 1
A1 B1
AM AR SO DQ
TR TA DM
4-2-6. Ausgangskonfigurationen
? Jeder Ausgang kann individuell konfiguriert werden.
Wählen Sie den Anschluss aus, den Sie konfigurieren
möchten.
Veranstaltungen auswählen
[ A1, A11, A12, A21, A22, B11, B12, B21, B22,
AM, AR, SO, DQ, TR, TA, DM ]
Ausgang, wenn das ausgewählte Ereignis eintritt.
R.E.C. = (REDSCAN Ereigniscode)
A1, A11, A12 .... B11, B12 .....: Zonenalarm
AM: Abdeckschutz
DM: Geräteüberwachung
MO: Master-Alarm
TA: Manipulationsausgang
Ausgabemodus auswählen
Aktivierungszeit
[ 1 bis 1.800
Stellen Sie die Zeit ein, um den Testausgang zu
aktivieren. Drücken Sie die Schaltfläche „Aktivieren"
für den Test.
4-2-7. ONVIF-Digitaleingang
?
Sie können jeden Anschluss einzeln im ONVIF-
Format konfigurieren.
Wählen Sie den Anschluss aus, den Sie konfigurieren
möchten.
[ DI#1, 2, 3, 4, 5, 6 ]
Verknüpfung mit Ausgang 1
Ereignisse festlegen.
[ A1, A11, A12, A21, A22, B11, B12, B21, B22,
AM, AR, SO, DQ, TR, TA, DM ]
Reaktion, wenn das ausgewählte Ereignis eintritt.
Die Auswahl wird nur angezeigt, wenn „Verknüpfung
mit Ausgang" nicht ausgewählt ist.
-> Siehe „4-2-6. Ausgangskonfigurationen"
für R.E.C (REDSCAN Ereigniscode)
26
[ Ausgang 1, 2, 3, 4, 5, 6 ]
AR: Verdrehschutz
DQ: Unzureichende Strahlenintensität
SO: Verschmutzung
TR: Gerätefehler
[ N.O., N.C. ]
( = 30 Min.) ]
