Quicklinks

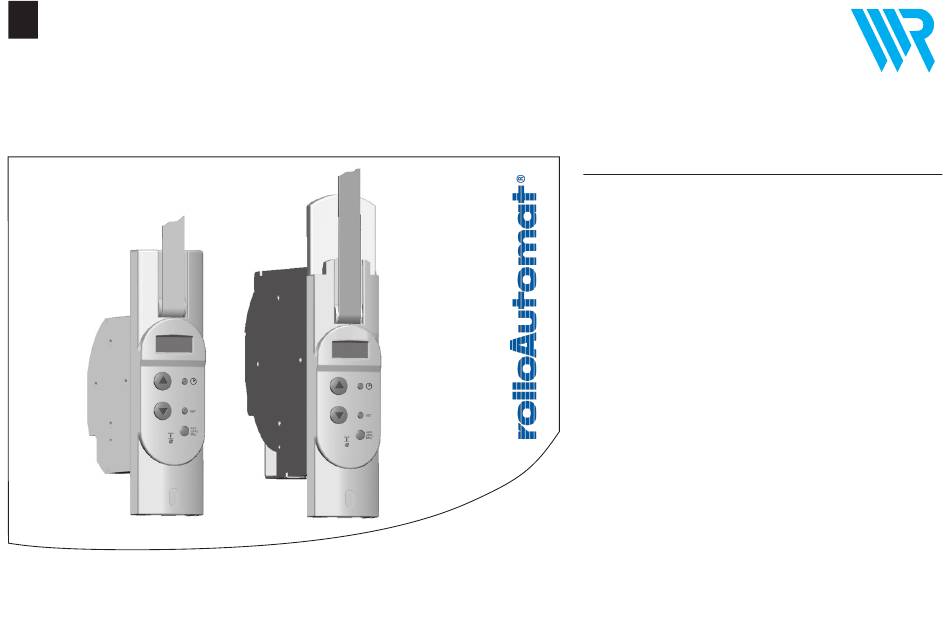

Elektrischer Rollladen-Gurtwickler rolloAutomat Comfort
D
Betriebs- und Montageanleitung
VBD 314-6 (02.14)
Artikel-Nr. :
rolloAutomat Comfort 9600 RU
rolloAutomat Comfort Minigurt 9640 RU
rolloAutomat Comfort Plus 9605 RU *
* für große Gurtkästen
RADEMACHER
VK 2-1010
VK 2-1011
VK 2-1014
Werbung
Verwandte Anleitungen für RADEMACHER rolloAutomat VK 2-1010
Inhaltszusammenfassung für RADEMACHER rolloAutomat VK 2-1010
- Seite 1 Elektrischer Rollladen-Gurtwickler rolloAutomat Comfort Betriebs- und Montageanleitung RADEMACHER Artikel-Nr. : rolloAutomat Comfort 9600 RU VK 2-1010 rolloAutomat Comfort Minigurt 9640 RU VK 2-1011 rolloAutomat Comfort Plus 9605 RU * VK 2-1014 * für große Gurtkästen VBD 314-6 (02.14)
- Seite 2 Sehr geehrte Kunden ... Diese Anleitung ..mit dem Kauf des Rollladen-Gurtwicklers rolloAutomat haben Sie sich für ein Qualitätsprodukt aus dem Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr ...beschreibt Ihnen die Montage, den elektrischen Anschluss Vertrauen. und die Bedienung Ihres Rollladen-Gurtwicklers.
- Seite 3 Inhaltsverzeichnis Lieferumfang ................. 4 18. Aktuelle Uhrzeit einstellen ..........23 Gesamtansicht Rollladen-Gurtwickler ......5 19. Zeitautomatik / Kurzbeschreibung ......24 Zeichenerklärung ..............6 19.1 Eine Öffnungszeit ( ▲ ) einstellen, z.B. 08:00 Uhr ............25 Allgemeine Sicherheitshinweise ........6 19.2 Eine Schließzeit ( ▼ ) einstellen, Richtige Verwendung ............
- Seite 4 1. Lieferumfang Legende 1. Rollladen-Gurtwickler – Comfort-Gerät oder – Comfort-Gerät für Minigurt oder 2. Rollladen-Gurtwickler für große Gurtkästen 3. Abdeckblende für Rollladen-Gurt- wickler für große Gurtkästen 4. 2 x Montageschrauben 5. Entriegelungsklammer (im Gehäuse) 6. Wickelradfachabdeckung 7. Abdeckblende 8. Zugentlastung für Comfort-Geräte oder Comfort-Geräte für Minigurt * 9.
- Seite 5 2. Gesamtansicht Rollladen-Gurtwickler * gilt analog auch für den Rollladen-Gurtwickler für große Gurtkästen Schaltzeiten Frontblende Befestigungslöcher Umlenkrolle Wickelradfach- ▲ ▼ AUTO MANU abdeckung Gurteinlass Betriebsarten Sonnen- und Dämme- Display Fahrtrichtung Auf/Ab rungsautomatik * * bei Verwendung eines Sonnen-/Dämmerungs- moduls Auf-Taste Uhr-Taste Wickelrad SET-Taste...
- Seite 6 3. Zeichenerklärung Lebensgefahr HINWEIS / WICHtIG durch Stromschlag. Auf diese Weise machen wir Sie auf weitere, für die ein- wandfreie Funktion, wichtige Inhalte aufmerksam. ◆ Dieses Zeichen weist Sie auf Gefahren bei Arbeiten an elektrischen Anschlüssen, Bauteilen etc. hin. Es fordert Sicherheitsmaßnahmen zum Schutz von Gesundheit und Leben.
- Seite 7 4. Allgemeine Sicherheitshinweise Bei unsachgemäßem Gebrauch besteht erhöhte Nach der Norm DIN EN 13659 muss dafür Sorge getragen STOP Verletzungsgefahr. werden, dass die für die Behänge festgelegten Verschiebe- bedingungen nach EN 12045 eingehalten werden. In ◆ Unterweisen Sie alle Personen im sicheren Gebrauch ausgerollter Stellung muss bei einer Kraft von 150 N in des Rollladen-Gurtwicklers.
- Seite 8 5. Richtige Verwendung Einsatzbedingungen Verwenden Sie den Rollladen-Gurtwickler nur ..zum Heben und Senken von Rollläden mit zulässigem ◆ Betreiben Sie den Rollladen-Gurtwickler nur in trocke- Gurtband, s. Seite 9 Tabellen 1 / 2. nen Räumen. ◆ Für den elektrischen Anschluss muss am Einbauort Verwenden Sie nur Original-Ersatzteile ständig ein 230 V / 50 Hz Stromanschluss mit bauseiti- des Herstellers.
- Seite 9 7. Zulässige Rollladen-Gurtbänder WICHtIG HINWEIS Verwenden Sie nur Gurtbänder in den zulässigen Längen. Die Angaben sind Richtwerte und gelten für eine ideale Werden längere Gurtbänder eingezogen, kann das zur Einbausituation. Auf Grund von bauseitigen Gegebenhei- Beschädigung des Rollladen-Gurtwicklers führen. ten können die Werte abweichen. tabelle 1: Zulässige Rollladen-Gurtbänder für große Rollladen-Gurtwickler...
- Seite 10 8. Kurzbeschreibung Funktionsmerkmale und Der Rollladen-Gurtwickler ist ein Rollladenantrieb für den Innenbereich. Die Montage erfolgt als Unterputzgerät. Steuerungsmöglichkeiten: Die Stromversorgung erfolgt über ein Anschlusskabel mit Netzstecker oder über eine fest verlegte Zuleitung. ◆ Manuelle Bedienung ◆ Zeitautomatik, je eine Schaltzeit für AUF ( ▲...
- Seite 11 9.1 Sie benötigen folgende Werkzeuge ◆ Schraubendreher ◆ Kreuzschlitzschraubendreher ◆ Schere ◆ Zollstock oder Maßband ◆ Stift 9.2 Montagevorbereitungen Maße nehmen. ◆ Prüfen Sie, ob der Gurtkasten ausreichend Platz für den Rollladen-Gurtwickler bietet. Abbildung A) Comfort-Gerät / Comfort-Gerät für Minigurt Abbildung B) Gerät für große Gurtkästen Alle Maßangaben in mm...
- Seite 12 9.2 Montagevorbereitungen Den alten Gurtwickler ausbauen, falls Sie eine bestehende Rollladenanlage umrüsten. ◆ Lassen Sie den Rollladen ganz herunter, bis die Lamel- len vollständig geschlossen sind. ◆ Bauen Sie den alten Gurtwickler aus und wickeln Sie das Gurtband ab. Es besteht Verletzungsgefahr durch die vorgespannte Feder im alten Gurtwickler.
- Seite 13 10. Sicherheitshinweise zum elektrischen Anschluss Bei allen Arbeiten an elektrischen Anlagen besteht HINWEIS Lebensgefahr durch Stromschlag. Der elektrische Anschluss des Rollladen-Gurtwicklers kann sowohl mit einem Anschlusskabel mit Netzstecker ◆ Der elektrische Anschluss und alle Arbeiten an elek- als auch über eine fest verlegte Zuleitung erfolgen. trischen Anlagen müssen durch eine zugelassene Elektrofachkraft, nach den Anschlussplänen in dieser WICHtIG...
- Seite 14 10.1 Elektrischer Anschluss Comfort-Gerät Gerät für große Gurtkästen Die gewünschte Zuleitung anschließen. Die Farbbelegung ist beim Anschluss nicht relevant. Beschädigte Kabel können einen Kurzschluss verursachen. ◆ Achten Sie auf eine sichere Verlegung. Zugent- lastung ◆ Das Anschlusskabel darf beim Anschrauben des Gurt- wicklers nicht gequetscht und beschädigt werden.
- Seite 15 11. Das Gurtband einziehen und befestigen Gurtband von oben einführen. Stecken Sie den Netzstecker in die Steckdose oder schalten Sie die Netzversorgung ein. Die [ Uhr ]-taste kurz drücken, bis in der Anzeige [ 12:00 ] erscheint. Drücken Sie dann die [ Auf ]-taste solange, bis der Befestigungshaken im Wickelradfach gut erreichbar ist.
- Seite 16 12. Den Rollladen-Gurtwickler einbauen Bauen Sie den Rollladen-Gurtwickler möglichst gerade ein, Comfort-Gerät Gerät für große Gurtkästen damit sich das Gurtband korrekt aufwickeln kann. Achten Sie darauf, dass der Rollladen-Gurtwickler frei im Gurtkasten sitzt und nicht am Mauerwerk anliegt, es kann sonst zu Geräuschbildung kommen.
- Seite 17 13. Kurzbeschreibung der tastenfunktionen Die Bedientasten [Auf / Ab ] SEt-taste ◆ Einstellen (setzen) verschiedener Funktionen in Kom- ◆ Manuelle Bedienung [ Auf ▲ / Ab ▼ ]. bination mit anderen Tasten. Setztaste [ Uhr ]-taste ◆ Einstellen (setzen) der Endpunkte. ◆...
- Seite 18 14. Kurzbeschreibung der Betriebsarten Manuelle Bedienung [ MANU ] Zufallsfunktion [ ZUFALL ] I 2 : 0 0 22 : 1 0 MANU AUTO Die Zufallsfunktion ermöglicht eine zufällige Verzögerung Im manuellen Betrieb können Sie mit der [ Auf ▲ ]- und [ Ab ▼...
- Seite 19 15. Den Rollladen-Gurtwickler in Betrieb nehmen Schalten Sie die Netzversorgung ein oder Stecken Sie Drücken Sie kurz die [ Uhr ]-taste den Netzstecker in die 230 V / 50 Hz Netzsteckdose. bis die folgende Anzeige erscheint. I 2 : 0 0 1.1 Weiter mit Pkt.
- Seite 20 16. Endpunkte einstellen WICHtIG Damit der Rollladen oben und unten an der von Ihnen gewünschten Stelle stehenbleibt, müssen die Endpunkte eingestellt werden. Sie müssen unbedingt beide Endpunkte einstellen, sonst kann es zu Funktionsstörungen kommen. Den oberen Endpunkt einstellen WICHtIG Die Setztast drücken und gedrückt halten.
- Seite 21 16. Endpunkte einstellen Den unteren Endpunkt einstellen WICHtIG Die Setztaste drücken und Achten Sie beim Einstellen des unteren Endpunktes darauf, gedrückt halten. dass das Gurtband beim Erreichen des Endpunktes nicht zu schlaff wird. 1 x die [ Ab ]-taste drücken. Der Rollladen fährt herunter.
- Seite 22 17. Manuelle Bedienung Nach dem Einstellen der Endanschläge können Sie den Rollladen-Gurtwickler mit Hilfe der beiden Bedientasten steuern. Die Bedienung von Hand ist in jeder Betriebsart möglich und hat Vorrang vor den Automatikfunktionen. Den Rollladen öffnen. Der Rollladen fährt durch Tastendruck bis zum oberen Endpunkt.
- Seite 23 18. Aktuelle Uhrzeit einstellen Einstelloptionen: Damit die Öffnungs- und Schließzeit der Zeitautomatik ausgeführt werden können, müssen Sie zuvor die aktuelle Uhrzeit einstellen. Langsamer Zeitvor/-rücklauf Die Zeit verstellt sich jeweils um eine Minute vor oder zurück. Drücken und halten, ... Schneller Zeitvor/-rücklauf wenn Sie z.
- Seite 24 19. Zeitautomatik / Kurzbeschreibung Gleiche Schaltzeiten für alle tage HINWEIS Sie können am Gurtwickler je eine Öffnungs- und Schließ- Sie müssen mindestens eine Schaltzeit einstellen, zeit einstellen, die an allen Tagen gilt. Beim Erreichen dieser damit die Zeitautomatik aktiv wird. Zeit öffnet oder schließt sich Ihr Rollladen automatisch.
- Seite 25 19.1 Eine Öffnungszeit einstellen, z.B. 08:00 Uhr ( ▲ ) Einstelloptionen: Drücken und halten (schneller Zeit- vorlauf). Langsamer Zeitvorlauf 7 : 0 0 Drücken und halten kurz tippen AUTO ▲ ▼ Schneller Zeitvorlauf Die tasten loslassen sobald die ge- Drücken und halten Drücken und halten wünschte Öffnungszeit (z.
- Seite 26 19.2 Eine Schließzeit einstellen, z.B. 19:30 Uhr ( ▼ ) Einstelloptionen: Drücken und halten (schneller Zeit- rücklauf). Langsamer Zeitvorlauf 20 : 00 Drücken und halten kurz tippen AUTO ▲ ▼ Schneller Zeitvorlauf Die tasten loslassen sobald die ge- Drücken und halten Drücken und halten wünschte Schließzeit (z.B.
- Seite 27 20. Alle Einstellungen löschen, Reset Bei Bedarf können Sie alle Einstellungen löschen und den Stellen Sie die Uhrzeit neu ein, Auslieferungszustand des Rollladen-Gurtwicklers wieder s. Seite 23. herstellen. I 2 : 0 0 Nach einem Reset sind alle Einstellungen gelöscht: ◆...
- Seite 28 21. Den Rollladen-Gurtwickler ausbauen (z. B. bei Umzug) Comfort-Gerät Gerät für große Gurtkästen Den Rollladen vollständig schließen. Alle Einstellungen löschen. Dazu die Tasten ca. 8 Sekunden lang drücken, s. Seite 27. Die [ Uhr ]-taste kurz drücken, bis in der Anzeige [ 12:00 ] erscheint.
- Seite 29 21. Den Rollladen-Gurtwickler ausbauen (z. B. bei Umzug) Kontrollieren Sie die Position des Befestigungshakens und fahren Sie, wenn nötig, den Haken in eine leicht zugängliche Position. Schalten Sie anschließend die Netzversorgung endgül- tig ab und lösen Sie die Netzverbindung des Rollladen- Gurtwicklers.
- Seite 30 22. Das Gurtband bei Geräteausfall entfernen Sollte der Rollladen-Gurtwickler einmal ausfallen und Comfort- Getriebe- Gerät der Motor nicht mehr laufen, können Sie mit Hilfe der entriegelung Getriebeentriegelung das Gurtband vollständig aus dem Gurtwickler ziehen, ohne es zerschneiden zu müssen. Ziehen Sie den Netzstecker aus der Steckdose oder schalten Sie die Netzversorgung aus.
- Seite 31 23. Was tun, wenn... ? Störung Mögliche Ursache / Lösung ... der Rollladen-Gurtwickler keine Funktion zeigt? Überprüfen Sie die Stromversorgung inkl. Anschlusskabel und Anschlussstecker..die Anzeige blinkt? Es einen Netzausfall gegeben. Beheben Sie de Ursache für den Netzaus- fall und überprüfen Sie die Anzeige: a) Erscheint die aktuelle Uhrzeit, ist der Rollladen-Gurtwickler weiter aktiv.
- Seite 32 23. Was tun, wenn... ? Störung Mögliche Ursache / Lösung ... der Rollladen im Tieflauf stehen bleibt? a) Der Rollladen ist eventuell auf ein Hindernis gelaufen. Fahren Sie den Rollladen wieder hoch und entfernen Sie das Hindernis. b) Die Lamellen haben sicher verschoben. Fahren Sie, wenn möglich, den Rollladen wieder hoch und richten Sie die Lamellen aus.
- Seite 33 23. Was tun, wenn... ? Störung Mögliche Ursache / Lösung ... der Rollladen-Gurtwickler morgens zur eingestellten Die Elektronik hat den Antrieb nach dem Schließen des Rollladens Schaltzeit nicht reagiert? abgeschaltet, da sich die Umlenkrolle nicht mehr bewegt hat. Das ist dann der Fall, wenn: a) beim Einstellen des unteren Endpunktes die [ Ab ]-Taste zu lange gedrückt wurde.
- Seite 34 24. Hinweise zur Wartung und Pflege Pflege Wartung ACHtUNG Sie können den Rollladen-Gurtwickler mit einem ange- feuchteten Tuch reinigen. Verwenden Sie bitte keine Eine mangelhafte Wartung kann zur Gefährdung aggressiven oder scheuernden Reinigungsmittel. von Personen durch Beschädigung Ihres Rollladen- Gurtwicklers und der Rollladenanlage führen. ◆...
- Seite 35 25. technische Daten Versorgungsspannung: 230 V / 50 Hz Nennleistung: 70 W Leistung Stand-by: < 0,5 W Nenndrehmoment: 10 Nm (Comfort-Gerät und Comfort-Gerät für Minigurt) 14 Nm (Gerät für große Gurtkästen) Maximale Drehzahl: 30 U/min. (Comfort-Gerät und Comfort-Gerät für Minigurt) 24 U/min.
- Seite 36 Die Konformität wurde nachgewiesen, die entsprechen- Comfort (Art.-Nr. VK 2-1010 / VK 2-1011 / VK 2-1014) erfül- den Erklärungen und Unterlagen sind beim Hersteller len die Anforderungen der geltenden europäischen und hinterlegt. nationalen Richtlinien: RADEMACHER Geräte-Elektronik GmbH 2006/42/EG Maschinenrichtlinie Buschkamp 7 2006/95/EG Niederspannungs-...
- Seite 37 28. Garantiebedingungen RADEMACHER Geräte-Elektronik GmbH gibt eine 24-mona- ◆ Verwendung ungeeigneter Zubehörteile ◆ Schäden durch unzulässige Überspannungen tige Garantie für Neugeräte, die entsprechend der Einbau- (z. B. Blitzeinschlag ) anleitung montiert wurden. Von der Garantie abgedeckt ◆ Funktionsstörungen durch Funkfrequenzüberlagerun- sind alle Konstruktionsfehler, Materialfehler und Fabri- gen und sonstige Funkstörungen...
