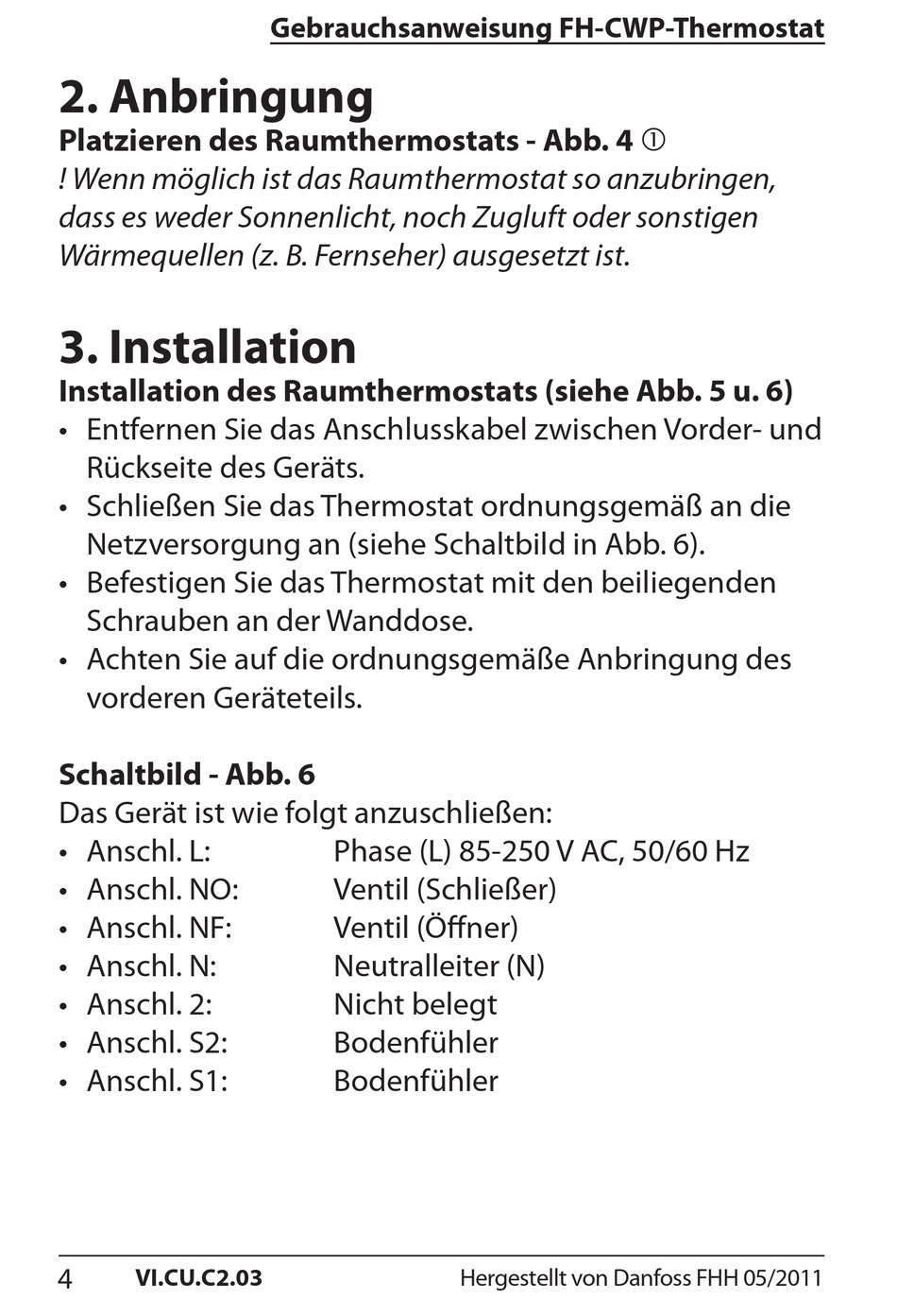

2. Anbringung

Platzieren des Raumthermostats - Abb. 4 
! Wenn möglich ist das Raumthermostat so anzubringen,
dass es weder Sonnenlicht, noch Zugluft oder sonstigen
Wärmequellen (z. B. Fernseher) ausgesetzt ist.

3. Installation

Installation des Raumthermostats (siehe Abb. 5 u. 6)
• Entfernen Sie das Anschlusskabel zwischen Vorder- und
Rückseite des Geräts.
• Schließen Sie das Thermostat ordnungsgemäß an die
Netzversorgung an (siehe Schaltbild in Abb. 6).
• Befestigen Sie das Thermostat mit den beiliegenden
Schrauben an der Wanddose.
• Achten Sie auf die ordnungsgemäße Anbringung des
vorderen Geräteteils.
Schaltbild - Abb. 6
Das Gerät ist wie folgt anzuschließen:
• Anschl. L:
• Anschl. NO:
• Anschl. NF:
• Anschl. N:
• Anschl. 2:
• Anschl. S2:
• Anschl. S1:
4
VI.CU.C2.03
Gebrauchsanweisung FH-CWP-Thermostat
Phase (L) 85-250 V AC, 50/60 Hz
Ventil (Schließer)
Ventil (Öffner)
Neutralleiter (N)
Nicht belegt
Bodenfühler
Bodenfühler
