Montage
1 Montage
Lieferumfang und Auspacken des Gerätes
Packen Sie das Gerät vorsichtig aus. Kontrollieren
Sie die Lieferung auf Transportschäden und auf Voll-
ständigkeit.
Zum Lieferumfang gehören:
– Fronteinheit APT2000PH Transmitter
– Untergehäuse
– Kurzbedienungsanleitung
– diese Bedienungsanleitung
– HART Command Specification
(nur bei Typ APT2000PH-H-..)
Montage
(Zur Abdichtung
bei Wandmontage)

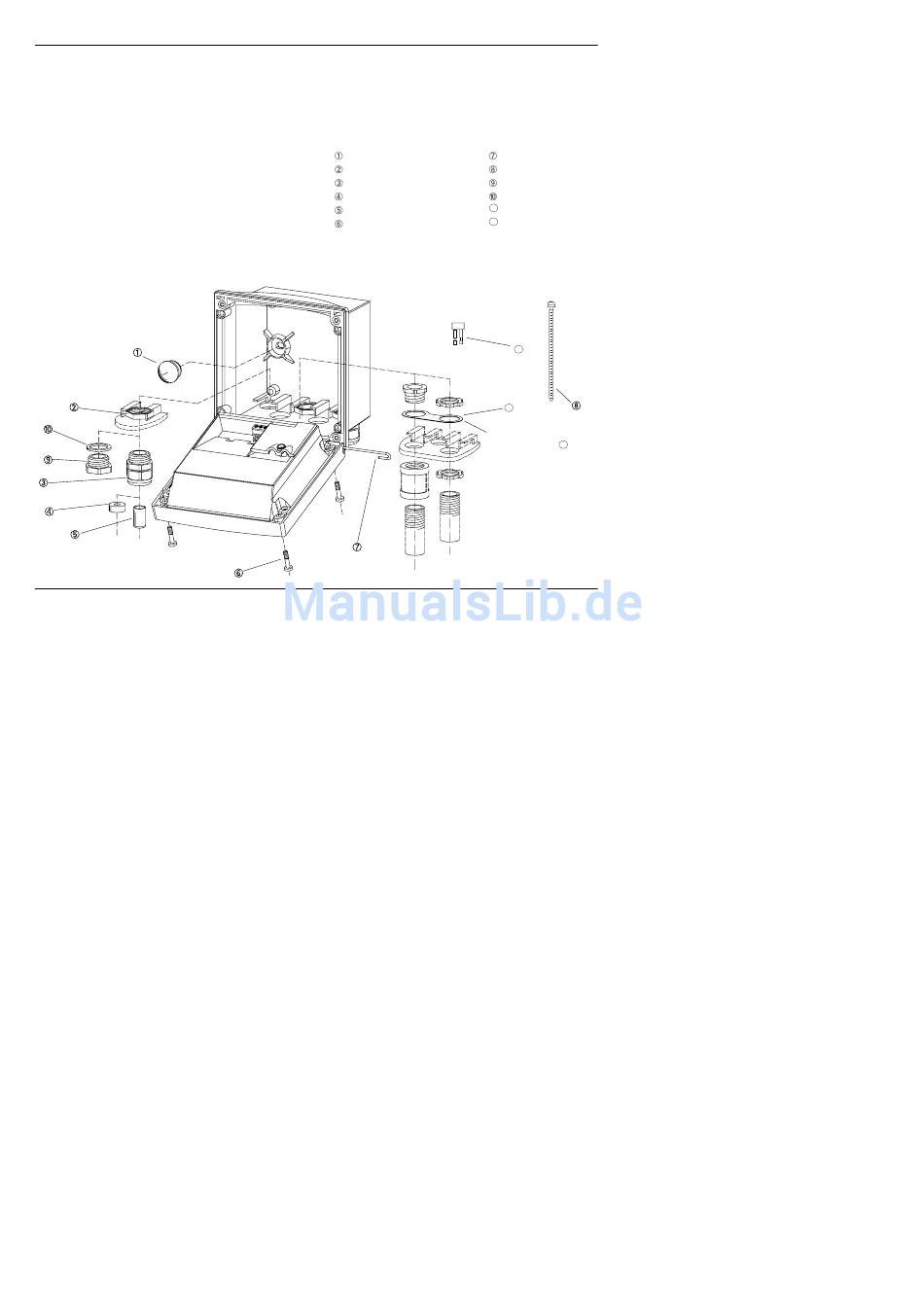

Abb. 1 Montage des Gehäuses
6
– Beutel mit:
2 Dichtstopfen
5 Sechskantmuttern
3 Pg-Verschraubungen
1 Reduziergummi
1 Pg-Verschlußpfropfen
11
4 Gehäuseschrauben
12
Für Conduit-Mon-
tage: Scheibe
zwischen Gehäuse
und Mutter legen.
(von beiden Sei-
ten steckbar)
1 Scharnierstift
3 Kabelbinder
3 Blindstopfen
3 Dichtringe
1 Scheibe
1 Kurzschluß-
brücke
12
11
11
