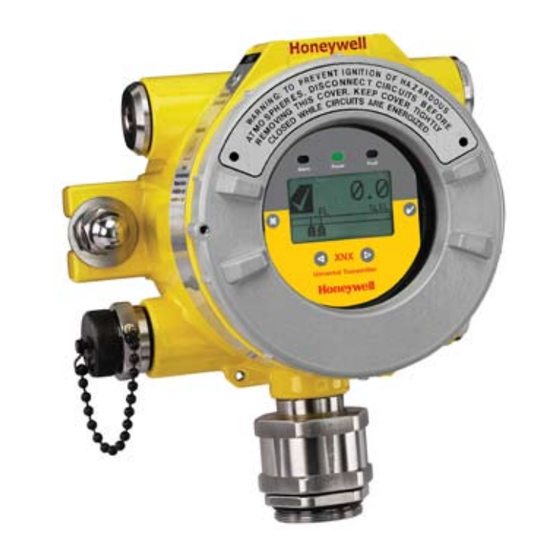

- Seite 1 XNX Universal Transmitter Ein universaler Transmitter für alle Honeywell Analytics Gassensortechnologien...
- Seite 2 Öl-/Gas-Gewinnung und -bohrung Installationsort lässt sich der XNX mühelos Ersatzteilbestands und damit zu einer Senkung • Raffinerien neu konfigurieren. Der XNX ist zudem auf die der Lagerhaltungskosten. • Chemie- und Petrochemieanlagen Installation weiterer Ausgangsmodule ausgelegt, Der XNX ermöglicht die Auswahl der optimalen •...
- Seite 3 XNX-Transmitter Kompatibilität des XNX-Transmitters Der XNX verfügt über weltweite Zertifizierungen Der XNX ist mit allen stationären Darüber hinaus sind mit dem XNX zwei neue für Ex-Bereiche und messtechnische Industriegassensoren von Honeywell Analytics Sensoren verfügbar. Der neue Mehrzweck- Zulassungen. Der Transmitter ist in einschließlich Searchline Excel, Searchpoint...
- Seite 4 Vertikale oder horizontale Rohrmontage Deckenmontage Oberflächenmontage Montage an Kanalleitung Optionaler Bausatz zur (unter Verwendung der optionalen dezentralen Montage eines Rohrmontagehalterung) XNX EC-Sensors Hinweis: Weiteres Sensorzubehör ist je nach Sensortyp verfügbar. Für weitere Informationen wenden Sie sich bitte an Honeywell Analytics.
- Seite 5 Installation Darstellung der Installationsabmessungen Der XNX ist am Transmittergehäuse mit zwei integrierten Montagelaschen ausgestattet. Der Transmitter kann direkt auf einer Montagefläche oder mittels eines U-Bolzens und einer Rohrmontagehalterung an einer horizontalen bzw. vertikalen Rohrleitung/Struktur mit einem Durchmesser von 100 bis 150 mm befestigt werden. Unten sind die Installationsabmessungen bei Oberflächenmontage für die verschiedenen XNX- Konfigurationen angegeben.
- Seite 6 Installation Darstellung der Installationsabmessungen XNX IR mit Searchpoint Optima Plus 165 MIN. F. C. 302 (6”-Rohr) 204 (2”-Rohr) 281 (MAX.) Rohrmontage Deckenmontage XNX IR mit Searchline Excel 5 - 40 m Open-Path- Reichweite Rohrmontage Rohrmontage Oberflächenmontage...
- Seite 7 Modell 705 HT Sensor Verdrahtungsschemata Der XNX-Transmitter kann als Stromsenke (Source), Stromquelle (Sink) oder isoliert konfiguriert werden. Diese Optionen erhöhen die Vielfalt der verwendbaren Steuerungssysteme für den Detektor. Die Auswahl zwischen Source/Sink/Isoliert erfolgt über den Schalter an der Rückseite des POD. Controller...
- Seite 8 Elektrik Elektrik Der XNX wurde für den Einsatz in potenziell explosionsgefährdeten Atmosphären entwickelt. Entsprechend muss die Installation gemäß nationalen Richtlinien und unter Verwendung geeigneter, mechanisch geschützter Kabel und Durchführungen (M25 oder ¾” NPT) bzw. Kabelkanäle erfolgen. Je nach Bedarf Kabel mit einem Querschnitt von 0,5 mm...
- Seite 9 äquivalenten Handkonfigurationsgeräts ® im laufenden Betrieb Installation Wird an einem der Kabeleingänge am XNX-Transmitter befestigt. Die Option kann werkseitig oder vor Ort von einem qualifizierten Servicetechniker installiert werden. Schutzart Schutz des Anschlusses durch IP66/67-konforme Abdeckung bei Nichtbenutzung Relaismodul (optional) Beschreibung Umfasst drei vollständig konfigurierbare Relaisausgänge, die je nach aktueller Gaskonzentration und/oder Transmitterstatus umschaltbar sind.
- Seite 10 Die Leistungsangaben wurden mit auf 50% vom Endwert kalibrierten Testgeräten gemessen. Für weitere Daten oder Details wenden Sie sich bitte an Honeywell Analytics. **Der Standard-Temperaturbereich für XNX EC-Sensoren liegt zwischen -20°C und +55°C. Der erweiterte Temperaturbereich für die XNX EC-Sensoren liegt zwischen -40°C und +65°C. Die Genauigkeit beträgt ±30% des zugeführten Gases von -20°C bis -40°C und von +55°C bis +65°C. Der Betrieb der XNX EC-Sensoren über einen Zeitraum von mehr als 12 Stunden in erweiterten Temperaturbereichen kann die Leistung und Lebensdauer der Sensoren beeinträchtigen.
- Seite 11 Standardlieferumfang: Der XNX Universaltransmitter wird vollständig mit integrierten Laschen für die Wandmontage, 5 x M25-Kabeleingängen (ATEX/IECEx) oder 5 x 3/4" NPT-Kanalzuführungen (UL/CSA), Magnetstift/Schraubendreher, Inbusschlüssel, 3 x Blindstopfen, Kurzanleitung und Handbuch auf CD geliefert. MPD- oder XNX EC-Sensors und Kartuschen werden am unteren Eingang montiert geliefert, sofern bestellt.
- Seite 12 Unser Produktportfolio Stationäre Tragbare Service und Support Gasüberwachung Gasüberwachung Bei Honeywell Analytics glauben wir an den Wert von erstklassigem Service und Honeywell Analytics bietet umfassende Für den Schutz von Personen vor aufmerksamer Betreuung unserer Kunden. Lösungen zur stationären Gasüberwachung Gasgefahren bietet Honeywell Analytics Wenn Sie mehr erfahren möchten...
