VOLTCRAFT Ms-440 Bedienungsanleitung

Bedienungsanleitung
Magnetfeld-Tester Ms-440
Best.-Nr. 2986823
1 Herunterladen von Bedienungsanleitungen
Verwenden Sie den Link www.conrad.com/downloads
die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn ver-
fügbar). Folgen Sie den Anweisungen auf der Webseite.
2 Bestimmungsgemäße Verwendung
Der Magnetfeld-Tester dient zum Prüfen von magnetischen Gleich- und Wechselfeldern. Der
Tester ist ideal geeignet um stromdurchflossene Spulen wie z.B. in Relais, in Magnet-Ventilen
etc. auf Funktion zu Prüfen. Der Tester arbeitet berührungsfrei, so dass die Gehäuse meist
nicht geöffnet werden müssen. Wird ein Magnetfeld erkannt, beginnt die Prüfspitze zu leuchten
und ein Signalton erklingt. Ein Test-Dauermagnet zur Funktionsprüfung liegt bei.
Zusätzlich ist im Tester eine LED-Lampe eingebaut.
Der Magnetfeld-Tester wird mit zwei Micro-Batterien betrieben. Eine andere Spannungsquelle
darf nicht verwendet werden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann
das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefah-
ren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
3 Lieferumfang
Magnetfeld-Tester
Test-Dauermagnet
4 Symbolerklärung
Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:
Das Symbol warnt vor Gefahren, die zu Verletzungen führen können.
Das Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch Strom-
schlag führen kann.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungs-
anleitung enthaltenen Sicherheitshinweise und Informationen für einen ord-
nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung
für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus
erlischt in solchen Fällen die Gewährleistung/Garantie.
5.1 Personen / Produkt
Das Gerät enthält magnetische Teile. Halten Sie diese Teile von Personen mit empfindli-
chen Implantaten (z.B. Herzschrittmacher etc.) fern.
Das Gehäuse des Magnetfeld-Testers darf bis auf das Öffnen des Batteriefachdeckels
nicht zerlegt werden.
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungs-
mitteln.
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr ge-
währleistet, wenn das Produkt:
– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert
wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
(oder scannen Sie den QR-Code), um
2 Micro-Batterien (AAA), Alkaline
Bedienungsanleitung
5.2 Batterien/Akkus
Achten beim Einlegen der Batterien/Akkus auf die richtige Polung.
Entfernen Sie bei längerem Nichtgebrauch die Batterien/Akkus, um Beschädigungen durch
Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien/Akkus können bei Haut-
kontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien/Akkus
sollten Sie daher Schutzhandschuhe tragen.
Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie Bat-
terien / Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt
werden könnten.
Batterien/Akkus sind stets zum selben Zeitpunkt zu ersetzen bzw. auszutauschen. Das
Mischen von alten und neuen Batterien/Akkus im Gerät kann zum Auslaufen der Batterien/
Akkus und zur Beschädigung des Geräts führen.
Nehmen Sie keine Batterien/Akkus auseinander, schließen Sie sie nicht kurz und werfen
Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es
besteht Explosionsgefahr!
5.3 Sonstiges
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten
sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen
Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.
Voltcraft, Lindenweg 15, D-92242 Hirschau, Tel. 0180/586 582 7.
6 Bedienelemente

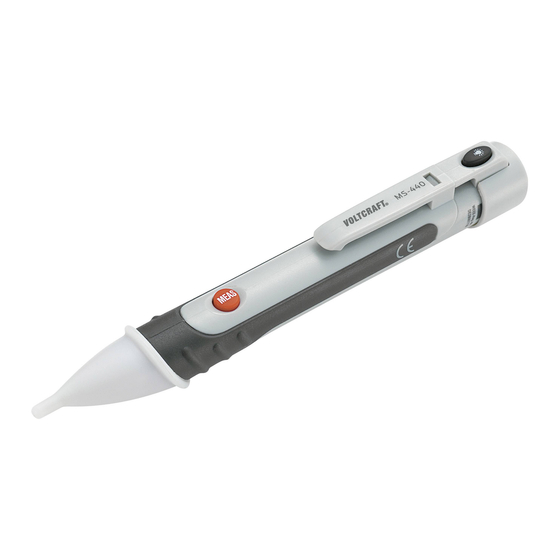

1. Prüfspitze
2. Prüfanzeige
3. Messtaste
4. Befestigungsclip
7 Einlegen/Wechseln der Batterien
Bei Erstinbetriebnahme und wenn der Tester bzw, die LED-Lampe nicht mehr funktionieren,
wird ein Batteriewechsel erforderlich. 2 Batterien liegen dem Tester bei.
Zum Einsetzen/Wechseln gehen Sie wie folgt vor:
1. Drücken Sie den Steg zwischen Be-
festigungsclip (4) und Schalter für
LED-Lampe (5) vorsichtig nach unten
und ziehen das Batteriefach (6) nach
hinten vom Tester.
2. Legen Sie zwei Micro-Batterien (AAA)
in das Batteriefach ein. Beachten Sie
die Polaritätsangabe im Batteriefach.
Verwenden Sie möglichst Alkaline-Bat-
terien, da diese eine längere Betriebs-
zeit garantieren.
3. Schließen Sie das Batteriefach wieder
sorgfältig.
8 Inbetriebnahme
Überprüfen Sie vor jeder Messung den Magnetfeld-Tester mit dem beiliegen-
den Test-Magneten auf Funktion.
8.1 Funktionstest
Kontrollieren Sie vor jeder Prüfung die korrekte Funktion des Magnetfeld-Testers. Dazu steht
ein Test-Dauermagnet zur Verfügung.
1. Schieben Sie den Magneten (7) nach hinten vom Gerät.
2. Drücken Sie die Messtaste (3) und halten Sie diese für die Dauer der Prüfung gedrückt.
3. Führen Sie den Magneten von vorne an die Prüfspitze heran.
4. Die Prüfanzeige (2) leuchtet und ein Signalton ertönt, wenn ein Magnetfeld erkannt wurde.
Ist dies nicht der Fall, so kontrollieren Sie bitte die Batterien und führen ggf. einen Batte-
riewechsel durch.
5. Nach dem Loslassen der Messtaste ist der Tester ausgeschaltet. Befestigen Sie den Ma-
gneten wieder am Tester.
5. Schalter für LED-Lampe
6. LED-Lampe und integriertes Batteriefach
7. Test-Dauermagnet zur Funktionsprüfung
