hypercharger – Betriebs und Installationsanleitung
Hardwareteil
Version 2-3
2 Produktbeschreibung
Um eine Ruhestromauslösung zu aktivieren, schließen Sie bitte die Kontakte C1 und NO
an. Dieser Modus ermöglicht den Betrieb der Ladesäule, wenn das Relais aktiviert ist und
Spannung anliegt.
Die Arbeitsstromauslösung ermöglicht den Betrieb der Ladestation, wenn das Relais nicht
aktiviert ist. Wenn Spannung an den Kontakten N, L und PE anliegt, öffnet sich dieser Kon-
takt und die Ladesäule befindet sich im Notaus. Um diesen Modus zu aktivieren, schließen
Sie bitte die Kontakte C2 und N2 an.
Das Relais sollte auf „auto" eingestellt werden. Um die Funktionalität zu überprüfen, können
Sie das Relais manuell auf "0" oder "1" stellen, achten Sie jedoch darauf, es anschließend
wieder auf "auto" zu setzen.

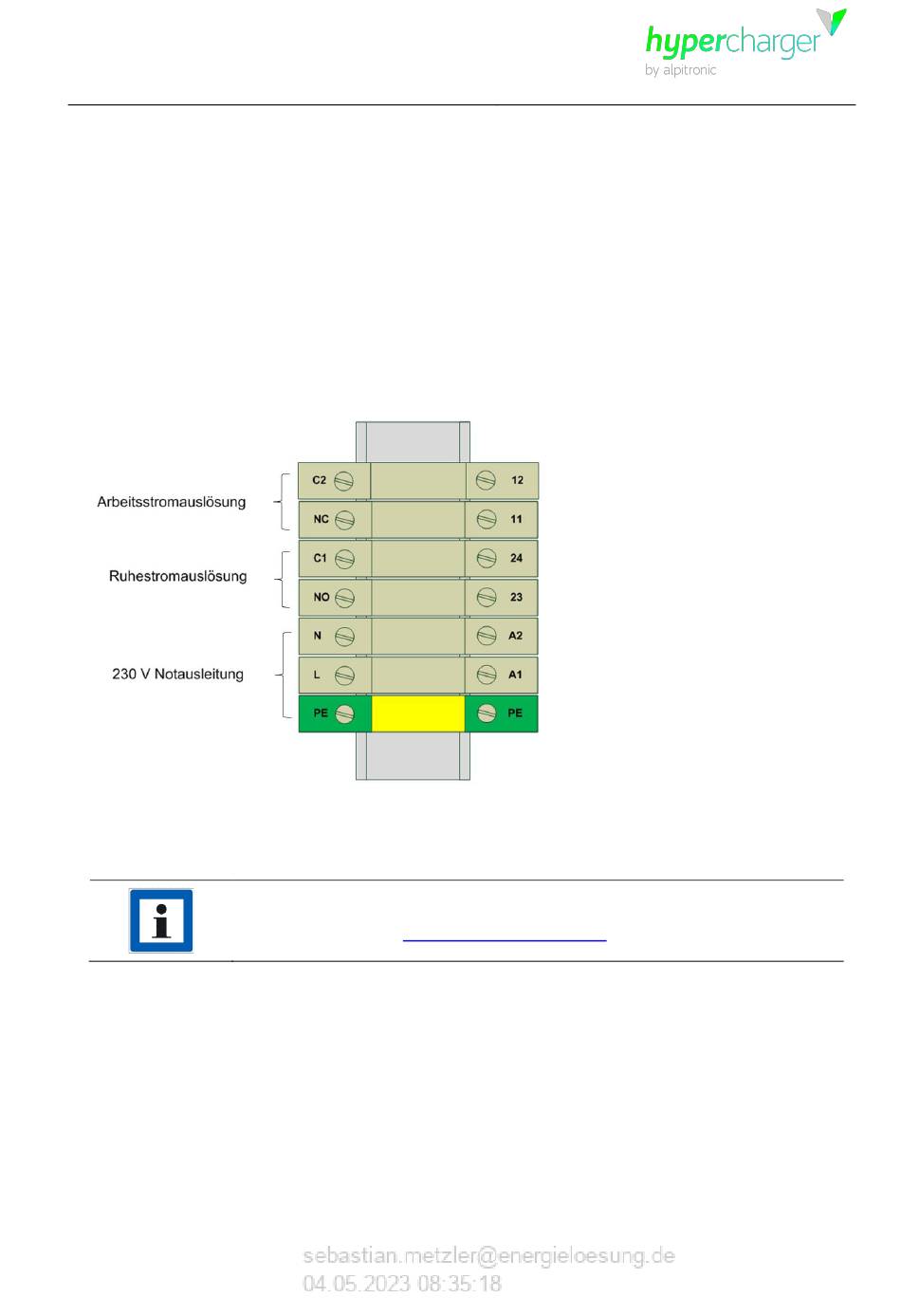

Abbildung 31: Anschlussmöglichkeiten externes Notaus
Hinweis
2.6.3. Crash Sensoren (optional)
Es können optional Crash Sensoren im hypercharger verbaut werden. Diese können vom
Kunden selbst oder auch auf Wunsch von alpitronic verbaut werden, wobei diese vom Kun-
den beigestellt werden müssen.
2.6.4. Türkontaktschalter (optional)
Um das Öffnen der hypercharger Türen über das Kundenbackend zu erkennen, können
optional Türkontaktschalter bestellt werden.
Alle Rechte vorbehalten. Die Vervielfältigung dieses Dokuments, auch auszugsweise, ist nur mit Genehmigung von alpitronic
GmbH gestattet.
Eine detaillierte Installationsanleitung können Sie beim hypercharger
Support anfordern (support@hypercharger.it).
Seite 43 von 91
