hypercharger – Betriebs und Installationsanleitung
Hardwareteil
Version 2-3
Seite 30 von 91 2 Produktbeschreibung

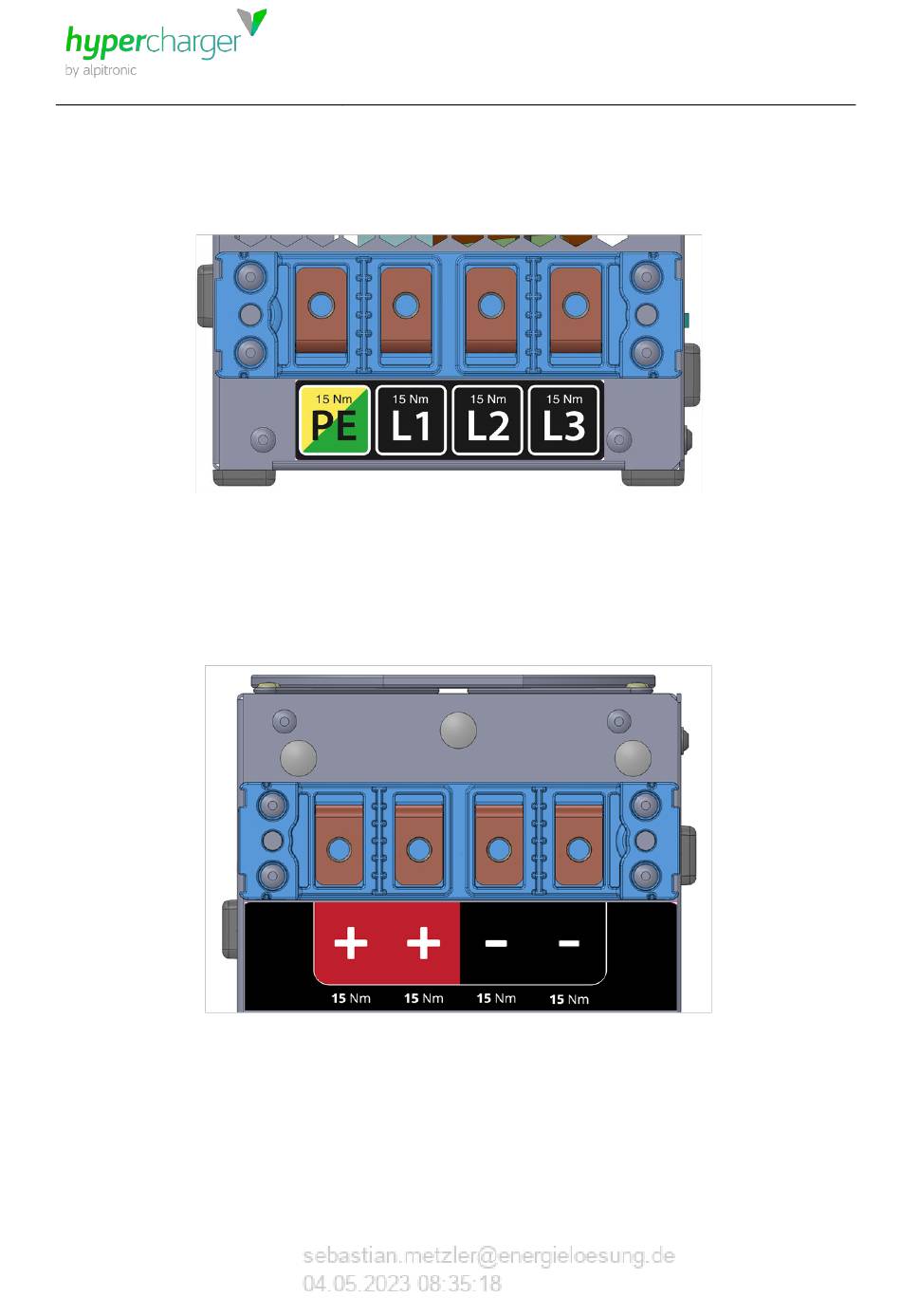

Die Versorgungsleitungen am AC-Anschlussblock sind mit einem Mindestquerschnitt von
50 mm² auszuführen. Das Anzugsdrehmoment beträgt 15 Nm. Abbildung 17 zeigt den AC-
Anschlussblock am unteren Ende des Power-Stacks.
Abbildung 17: AC-Anschlussblock
Die Ausgangsleitungen am DC-Anschlussblock sind mit einem Mindestquerschnitt von
35 mm² auszuführen. Das Anzugsdrehmoment beträgt 15 Nm. Abbildung 18 zeigt den DC-
Anschlussblock am oberen Ende des Power-Stacks.
Abbildung 18: DC-Anschlussblock
