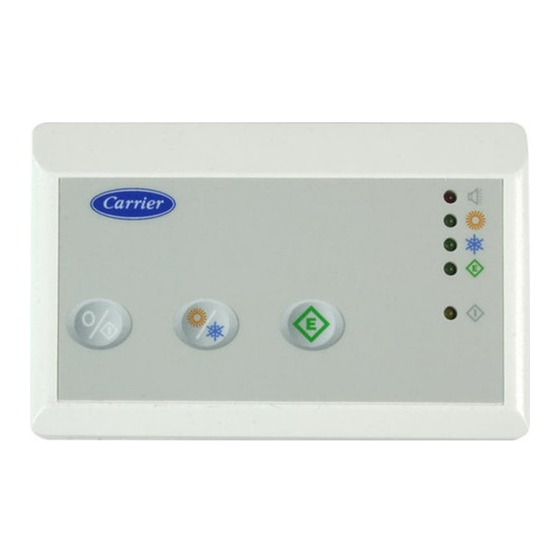

- Seite 1 AquAsnAp pLus Remote Controller 33AW-RC1 OWnER's MAnuAL BEDIEnInG En OnDERHOuD GEBRAuCHsAnWEIsunG MAnuALE DELL'uTEnTE MAnuAL DEL usuARIO MAnuEL DE L’uTILIsATEuR...
- Seite 2 aquasnap EnGLIsH Remote controller ITaLIanO Comando remoto FRanÇaIs Commande à distance DEuTsCH Fernbedienung EspaÑOL Control remoto nEDERLanDs Bedieningspaneel...
- Seite 3 Remote Controller Owner’s manual This control system only operates with 30AW units: For operation and maintenance instructions of this unit, refer to the relevant manuals. Contents Page General information ................. Characteristics ..................Switching on .................... Normal operation ..................Diagnostics ..................... System check ..................
- Seite 4 Remote Controller General information and characteristics IMPORTANT: Read this manual carefully before using the appliance. • For correct use, the control must operate only within the limits indicated in the “Operating Limits” table shown in the remote controller installation manual. If the control is made to work outside the limits in this table, ...
- Seite 5 Remote Controller Switching on and normal operation E N G L I S H Operating control mode ECO control By pressing the COOLING/HEATING button, By pressing the ECO button, the green Eco the remote control selects the operating mode will come on and the outdoor unit by switching on the LED corresponding to the will change its reference value for the desired selection made (cooling...
- Seite 6 Remote Controller System check Fault Code Table Code Fault Safety Input Frozen plates exchanger (see unit manual for more information) Actual Refrigerant Temperature Sensor (TR) Outdoor Air Sensor of GMC Loss communication to NUI control NUI control Room Sensor Flow Switch error / Water Pump EEProm Corrupt User interface setting mismatch 4 Way valve error...
- Seite 7 Controllo remoto Manuale dell’utente Questo sistema di controllo funziona solo con unità 30AW: Per le istruzioni di installazione di queste unità fare riferimento ai relativi manuali. Indice Pagina Informazioni generali ................Caratteristiche ..................Accensione ..................... Funzionamento normale ................Diagnostica ..................... Verifica del sistema .................
- Seite 8 Controllo remoto Informazioni generali e caratteristiche IMPORTANTE: Leggere attentamente questo manuale prima di utilizzare l’apparecchio. • Per un corretto uso il controllo deve operare solo entro le temperature indicate nella tabella “Limiti di Funzionamento” riportate nel manuale di installazione comando remoto. ...
- Seite 9 Controllo remoto Accensione e funzionamento normale ITALIANO Controllo modo di funzionamento Controllo ECO Premendo il tasto rAFFrESCAMENTO/ Premendo il tasto ECO il LED verde rISCALDAMENTO il comando remoto esegue si accenderà e l’unità esterna la commutazione del modo di funzionamento modificherà...
- Seite 10 Controllo remoto Verifica sistema Tabella dei codici di errore Codice Descrizione Segnale allarme esterno Scambiatore di piastre congelato (consultare il manuale per maggiori informazioni) Sensore temperatura refrigerante (TR) Sensore temperatura aria GMC Perdita comunicazione con controllo NUI Sensore temperatura ambiente controllo NUI Errore sensore acqua / pompa acqua EEProm Corrotta Mancata corrispondenza nell’impostazione dell’interfaccia utente...
- Seite 11 Commande à distance Manuel de l’utilisateur Ce commande à distance ne fonctionne qu’avec des unités 30AW. Pour les consignes de fonctionnement et de maintenance, voir les manuels correspondants. Sommaire Page Information générale ................Caractéristiques ..................Mise sous tension ..................Fonctionnement normal ................Diagnostics .....................
- Seite 12 Commande à distance Information générale et caractéristiques ATTENTION: Lire attentivement ce manuel avant d’utiliser l’appareil. • Il faut que le commande à distance fonctionne dans les limites indiquées dans le tableau “ Limites de fonctionnement ” reproduit dans le manuel d’installation du commande à distance afin de garantir un bon fonctionnement de l’appareil.
- Seite 13 Commande à distance Mise sous tension et fonctionnement normal FRANÇAIS Mode de fonctionnement Bouton ECO Quand on presse sur le bouton Quand on presse sur le bouton ECO, la LED rEFrOIDISSEMENT/CHAUFFAGE, la verte Eco s’allume et l’unité extérieure commande à distance sélectionne le mode modifie sa valeur de référence pour passer de fonctionnement en allumant la LED d’une température normale à...
- Seite 14 Commande à distance Vérification système Tableau Codes d’Erreur Code Erreur Entrée sécurité Échangeur à plaques givré (voir manuel de l’unité pour plus d’informations) Capteur de température réfrigérant (TR) (Sonde entrée échangeur) Capteur température air GMC (Commande de l'unité intérieure) Perte communication avec contrôle NUI Capteur température ambiante contrôle NUI Erreur capteur eau / pompe à...
- Seite 15 Fernbedienung Betriebsanweisung Dieses Regelsystem kann nur für 30AW-Geräte eingesetzt werden. Für Betriebsanweisungen zu diesen Geräten auf die entsprechenden Prospekte Bezug nehmen. Inhalt Seite Allgemeine Informationen ................ Daten ...................... Einschalten ..................... Normaler Betrieb ..................Diagnose ....................Fernsteuerung ..................D - 1...
- Seite 16 Fernbedienung Allgemeine Informationen und daten WICHTIG: das gesamte Handbuch lesen, ehe mit der Installation begonnen wird. • Für korrekten Betrieb muß die regelung innerhalb der Grenzwerte betrieben werden, die in den Fernbedienungs- Installationsanweisungen aufgeführt sind. Wird das Gerät außerhalb dieser Grenzwerte betrieben, kann es zu Störungen kommen.
- Seite 17 Fernbedienung Einschalten und normaler Betrieb D E U T S C H Betriebmodus-Regelung Sparbetrieb-Regelung Wenn die Taste KÜHLUNG/HEIZUNG gedrückt Wird die Sparbetrieb-Taste gedrückt, leuchtet wird, wählt die Fernbedienung die Betriebsart die grüne Sparbetrieb-Leuchtdiode auf, und schaltet die entsprechende Leuchtdiode und das Außengerät ändert seinen Bezugswert ein (Kühlung ...
- Seite 18 Fernbedienung Fernsteuerung Fehlercode-Tabelle Fehlercode Beschreibung Sicherheits-Eingabe Vereisung des Plattenwärmetauschers (siehe Gerätehandbuch für weitere Informationen) Sensor derzeitige Kühlmitteltemperatur (TR) Lufttemperatursensor GMC Kommunikationsverlust mit NUI Steuerung Umgebungstemperatursensor NUI Fehler Wassersensor / Wasserpumpe EEProm korrupt Fehlerhafte Einstellung der Benutzerschnittstelle Fehler des 4-Wege-Ventils Kommunikationsverlust R S485 (Systemkonfiguration System Typ 6) Verlust des Signals von der Inverterplatine oder Hochtemperaturauslöser Temperatursensor Wasserauslauf (LWT) Alarm Test...
- Seite 19 Control remoto Manual del propietario Este control remoto sólo funciona con las unidades 30AW: Para obtener información sobre las instrucciones de funcionamiento y mantenimiento de estas unidades, véanse los manuales respectivos. Índice Página Información general ................. Características ..................Puesta en marcha ................... Funcionamiento normal ................
- Seite 20 Control remoto Información general y características IMPORTANTE: Leer detenidamente este manual antes de utilizar el equipo. • Para un uso correcto, el controlador debe funcionar sólo dentro de los límites indicados en la tabla “Límites de funciona miento” incluida en el manual de instalación del control remoto. Si se hace funcionar el controlador fuera de los límites ...
- Seite 21 Control remoto Puesta en marcha y funcionamiento normal E S PA Ñ O L Modo de control de funcionamiento Control ECO Pulsando el botón rEFrIGErACIÓN/ Al pulsar el botón ECO se enciende el LED CALEFACCIÓN, el control remoto selecciona verde ECO se enciende ...
- Seite 22 Control remoto Control del sistema Tabla de códigos de fallos Código Descripción Entrada seguridad Intercambiador de placas congelado (encontrará más información en el manual de la unidad) Detector de temperatura líquido refrigerante (TR) Sensor de temperatura del aire GMC Pérdida de comunicación con control NUI Sensor de temperatura ambiente control NUI Error en sensor agua / bomba del agua EEProm alterada...
- Seite 23 Bedieningspaneel Bediening Dit regelsysteem werkt alleen met 30AW units: Zie voor montage en onderhoudsinstructies van deze apparatuur de betreffende afzonderlijke handleidingen. Inhoud Blz. Algemene informatie ................Kenmerken ....................Aanschakelen ..................Normaal bedrijf ..................Storingsdiagnose ..................Controle systeem ..................NL - 1...
- Seite 24 Bedieningspaneel Algemene informatie en kenmerken BELANGRIJK: Lees deze gebruiksaanwijzing goed door voordat u de apparatuur in gebruik neemt. • Voor een goede werking moet de regelaar werken binnen de bedrijfslimieten zoals aangegeven in de tabel “Bedrijfslimieten” in de brochure “Montage-instructies” van het bedieningspaneel. ...
- Seite 25 Bedieningspaneel Aanschakelen en normaal bedrijf NEDERLANDS Keuze bedrijfstype ECO regeling Wanneer de toets KOELING/VErWArMING Wanneer de ECO toets wordt ingedrukt, gaat de wordt ingedrukt, gaat de regelaar in het groene ECO LED branden en de 30RA/ gekozen bedrijfstype werken door het rH unit wijzigt de referentiewaarde voor de aanschakelen van de LED die bij de gemaakte gewenste temperatuur van de normale condities...
- Seite 26 Bedieningspaneel Controle systeem Faultcode Table Foutcode Beschrijving Veilige invoer Bevroren platenwarmtewisselaar (zie het handboek van de unit voor meer informatie) Huidige temperatuursensor koudemiddel (TR) Temperatuursensor lucht GMC Communicatieverlies met besturing NUI Temperatuursensor omgeving besturing NUI Fout sensor water / waterpomp EEProm beschadigd Verkeerde instelling bedieningspaneel 4-weg klep fout...
- Seite 27 Lidická 323 - 266 39 Beroun 3 - Czech Republic Order No.: L010128H96, 02.2016 - Supersedes order No.: L010128H96, 02.2010 The manufacturer reserves the right to change any product specifications without notice. Printed in the European Union. N° L010128H96, 02.2016 - Remplace N°: L010128H96, 02.2010 Le fabricant se réserve le droit de modifier sans préavis les spécifications du produit.
