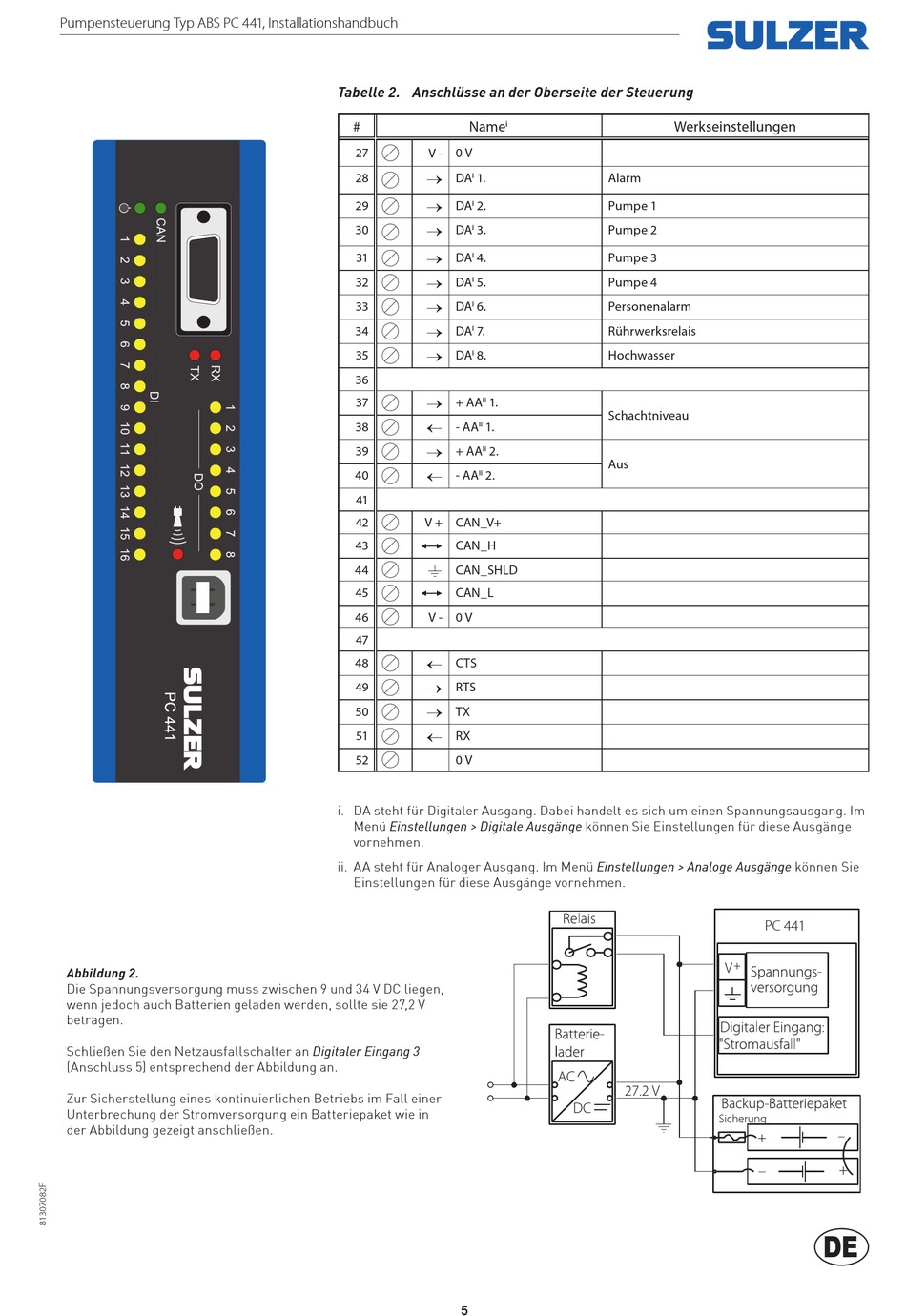

Pumpensteuerung Typ ABS PC 441, Installationshandbuch
Abbildung 2.
Die Spannungsversorgung muss zwischen 9 und 34 V DC liegen,
wenn jedoch auch Batterien geladen werden, sollte sie 27,2 V
betragen.
Schließen Sie den Netzausfallschalter an Digitaler Eingang 3
(Anschluss 5) entsprechend der Abbildung an.
Zur Sicherstellung eines kontinuierlichen Betriebs im Fall einer
Unterbrechung der Stromversorgung ein Batteriepaket wie in
der Abbildung gezeigt anschließen.
Tabelle 2. Anschlüsse an der Oberseite der Steuerung
#
Name
i
27
V - 0 V
→
28
DA
1.
i
→
29
DA
2.
i
→
30
DA
i
3.
→
31
DA
4.
i
→
32
DA
5.
i
→
33
DA
6.
i
→
34
DA
7.
i
→
35
DA
8.
i
36
→
37
+ AA
1.
ii
←
38
- AA
1.
ii
→
39
+ AA
ii
2.
←
40
- AA
2.
ii
41
42
V + CAN_V+
43
CAN_H
44
CAN_SHLD
45
CAN_L
46
V - 0 V
47
←
48
CTS
→
49
RTS
→
50
TX
←
51
RX
52
0 V
i. DA steht für Digitaler Ausgang. Dabei handelt es sich um einen Spannungsausgang. Im
Menü Einstellungen > Digitale Ausgänge können Sie Einstellungen für diese Ausgänge
vornehmen.
ii. AA steht für Analoger Ausgang. Im Menü Einstellungen > Analoge Ausgänge können Sie
Einstellungen für diese Ausgänge vornehmen.
5
Werkseinstellungen
Alarm
Pumpe 1
Pumpe 2
Pumpe 3
Pumpe 4
Personenalarm
Rührwerksrelais
Hochwasser
Schachtniveau
Aus
PC 441
