Kabeltypen

Die Gesamtlänge des CANBus-Netzwerks darf 70 m nicht überschreiten.
Es müssen Kabel mit folgenden Spezifikationen eingesetzt werden:

5.2.1 Verdrillte 2-Drahtleitung (Twisted Pair Kabel)

0,25 bis 1 mm
Wellenwiderstand von 100 bis 120
Kapazität von 17 pF/m Leiter-zu-Leiter oder weniger.
1 mm
Kabel entspricht nicht dieser Spezifikation.
2
Abschirmung verdrillt oder Aluminium
5.2.2 Kompatible Kabel Produkte
Belden 9841
Belden 82841
Windy City Draht 42002-S
5.2.3 Kompatible halogenfreie Kabel Produkte
Belden 9841NH
LappKabel UNITRONIC® BUS LD FD P
5.3

Netzwerkkonfiguration

Delta Controls setzt voraus, dass in den CAN-Bus-Netzwerken eine
Konfiguration
verwendet wird. Eine andere Netzwerk-Verdrahtungskonfiguration ist
nicht
zulässig (z. B. Ring-, Bus oder Sternverkabelung)
Daisy- Chain bedeutet, dass pro Netzwerkklemme max. nur zwei Adern aufgelegt sein
dürfen und jeder Netzwerteilnehmer direkt entlang dieses Segmentes verbunden ist.

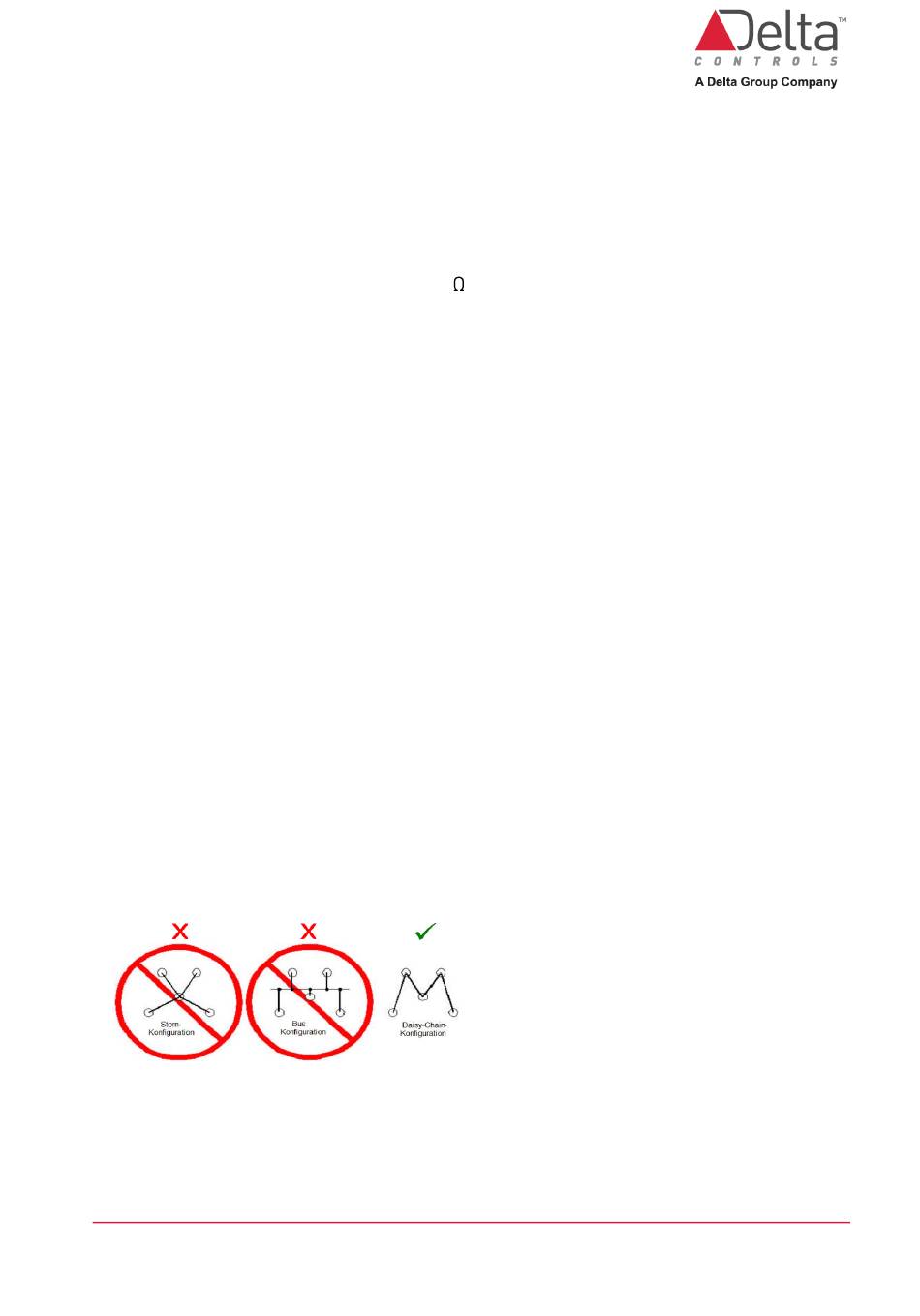

Die nächste Abbildung zeigt zwei falsche Netzwerkkonfigurationen und die richtige
Daisy-Chain-Konfiguration.
Nur
die Daisy-Chain-Konfiguration ist für ein CAN-Bus -Netzwerk zulässig.
DE-Red5-EXPAND-04 Installationsanleitung.docx
verdrillte, geschirmte 2-Drahtleitung als Kommunikationskabel
2
Daisy-Chain-
Seite 14
© Delta Controls Germany 2023
