6.2
Installationsrichtlinien für MS/TP und LINKnet Netzwerke
Das Gerät kommuniziert über ein RS-485-LAN unter Verwendung des BACnet MS/TP-
Protokolls.
Weitere
Installationsrichtlinien von Delta Controls.
6.3
MS/TP (RS-485) Verdrahtung
Detaillierte Informationen zur MS/TP- und LINKnet-Verkabelung finden Sie in den
Verdrahtungs- und Installationsrichtlinien von Delta Controls.
• Um eine zuverlässige Kommunikation zu gewährleisten, muss die richtige
Verkabelung verwendet werden. (22-24 AWG verdrilltes Kabel, 100-120 Ohm
Impedanz, 17 pF/ft oder geringere Kapazität, mit geflochtener Abschirmung oder
Aluminiumfolie).
• Die Controller müssen in einer Verkettung miteinander verbunden werden. Der
Versuch, sie über eine Stern- oder Buskonfiguration zu verbinden, führt zu
Problemen im Netzwerk.
• Netzwerke mit einer Gesamtlänge von mehr als 1200 m oder mit mehr als 64
Controllern erfordern einen DZNR-768-Repeater.
• LINKnet-Netzwerke mit nur 1-2 Controllern und einer Kabellänge von weniger als
30 m benötigen keine Netzwerkabschlüsse (TRM-768).

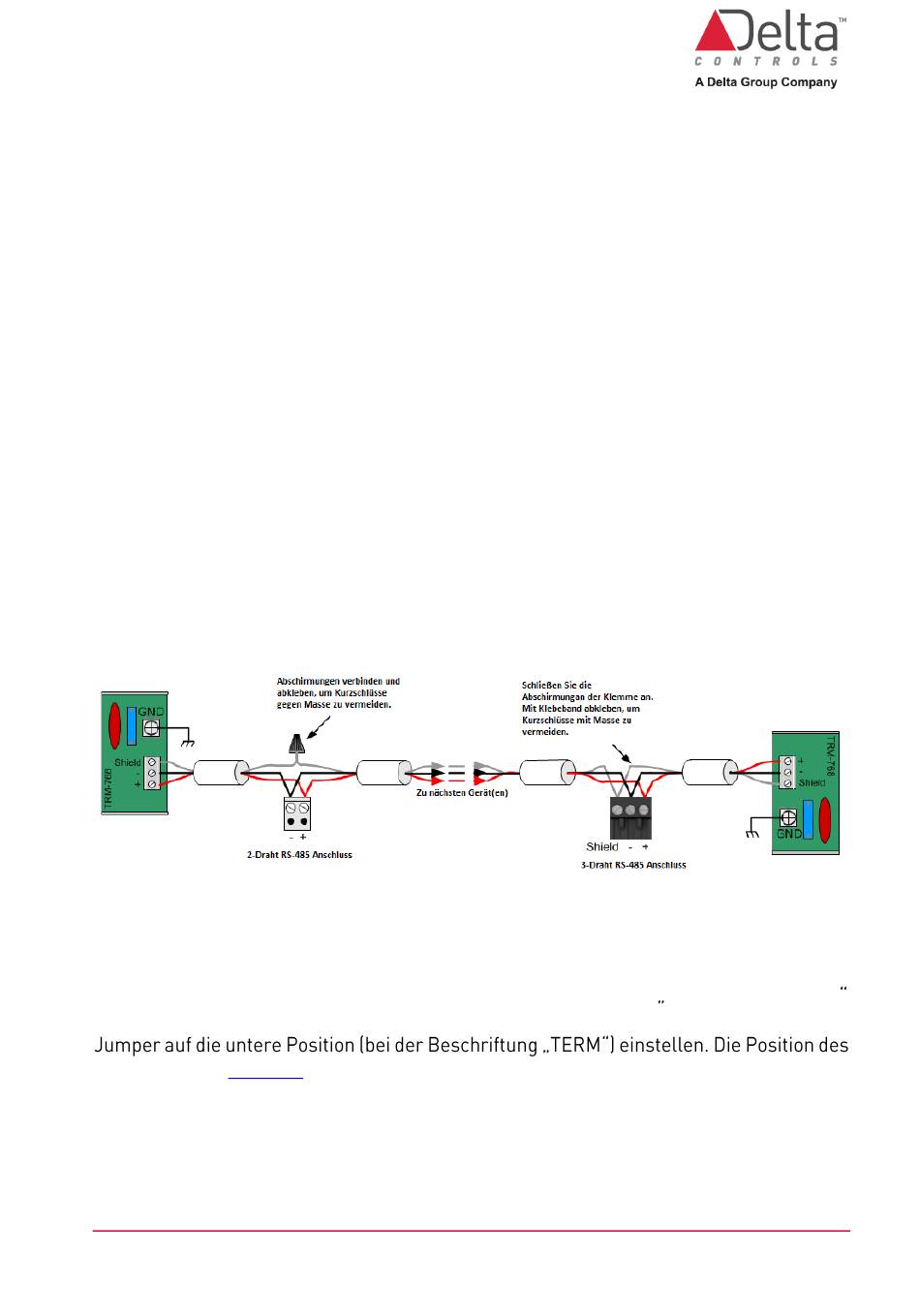

6.4
MS/TP-Netzwerkverkabelung mit ordnungsgemäßem Abschluss
unter Verwendung von TRM-768s
6.4.1 RS485 Abschlussjumper
Das eZNT-Wi hat einen eingebauten RS485 Abschlussjumper, der anstatt eines TRM-768
verwendet werden kann. Werksseitig ist der Jumper auf
eingestellt. Sie können den Abschluss des eZNT Segments konfigurieren, indem Sie den
Jumpers ist im
Kapitel 4
DE-eZNT-Wi-T304 Installationsanleitung.docx
Einzelheiten
finden
dargestellt.
Sie
in
den
Verdrahtungs-
ohne Terminierung
© Delta Controls Germany 2024
und
Seite 11 von 16
