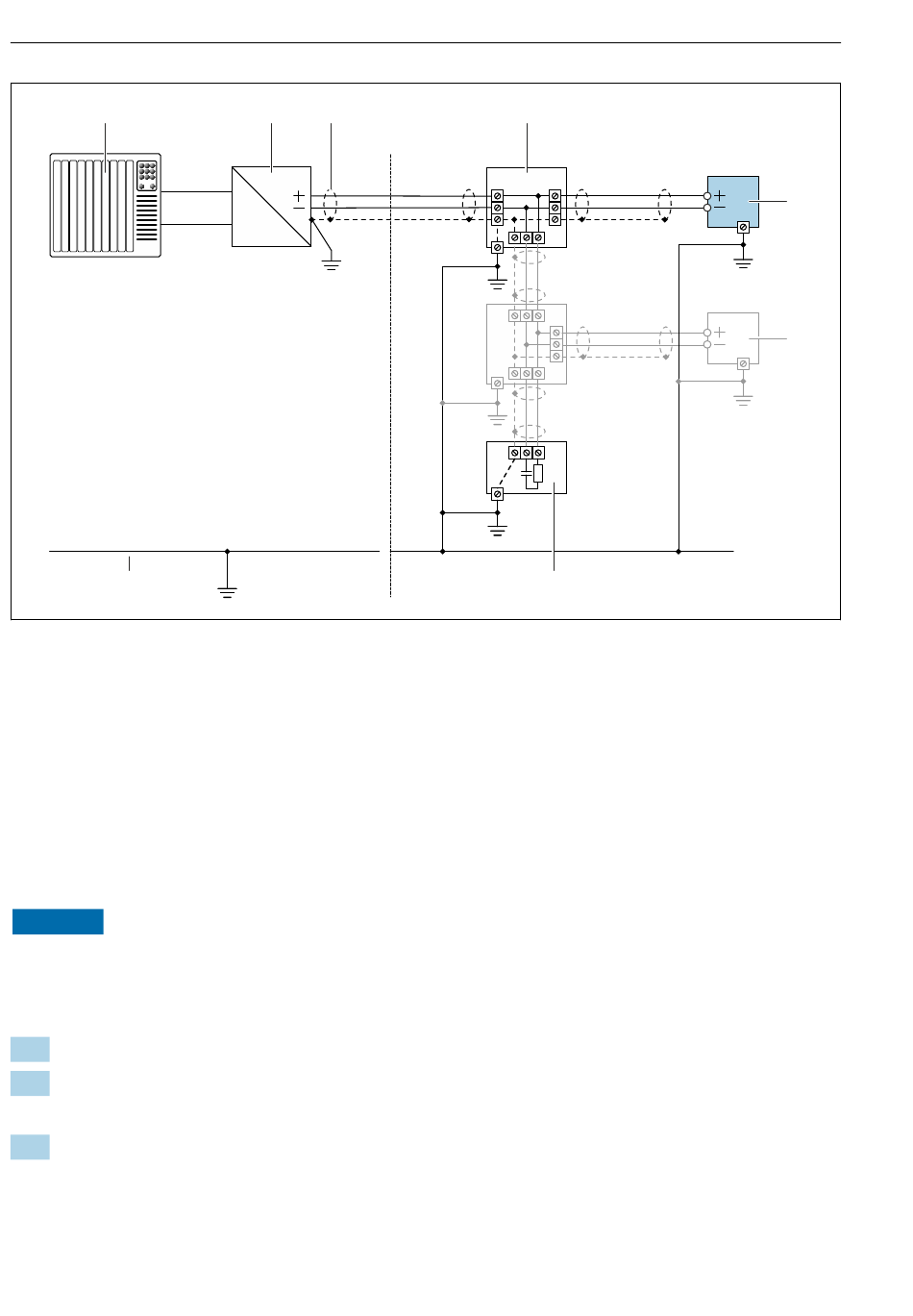

Elektrischer Anschluss
1
8
1
Automatisierungsgerät (z.B. SPS)
2
Segmentkoppler PROFIBUS DP/PA
3
Kabelschirm
4
T-Verteiler
5
Messgerät
6
Lokale Erdung
7
Busabschluss (Terminator)
8
Potentialausgleichsleiter
5.1.6
Messgerät vorbereiten
HINWEIS
Mangelnde Gehäusedichtheit!
Aufheben der Funktionstüchtigkeit des Messgeräts möglich.
‣
Passende, der Schutzart entsprechende Kabelverschraubungen verwenden.
1.
Wenn vorhanden: Blindstopfen entfernen.
2.
Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen.
3.
Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird:
Anforderungen an Anschlusskabel beachten → 11.
14
2
3
6
4
6
6
6
7
Proline 100 PROFIBUS DP
5
6
5
6
A0028768
