2.4.2
Systemverdrahtung
Nehmen Sie die Verdrahtung der C-BOX 300 wie im Folgenden beschrieben vor:
1)
Öffnen Sie die C-BOX 300 wie im Abschnitt 2.2 beschrieben.
2)
Kontrollieren Sie, dass die C-BOX 300 abgeschaltet ist
(Betriebsspannungsschalter in der Stellung OFF, siehe Abbildung 6).
3)
Lösen Sie die Muttern der Kabelverschraubung(en) und führen Sie alle Kabel in das Gehäuse der
C-BOX 300 ein.
4)
So schließen Sie Versorgung und Eingangs-/Ausgangssignale an:
•
Isolieren Sie alle erforderlichen Kabel so ab, dass ca. 1 cm der Adern frei liegt.
•
Drücken Sie den Kontakthebel direkt neben der zu verdrahtenden Klemme mit einem kleinen
Schraubendreher nach unten wie in Abbildung 8 gezeigt.
•
Führen Sie die Ader in die Klemme ein und lassen Sie den Kontakthebel wieder los.
Die Ader wird nun mit Federkraft in der Klemme gehalten.
Die Verdrahtung kann mit Volldraht oder Litze erfolgen, solange folgende Spezifikationen eingehalten
werden:
Für alle Leitungen:
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
______________________________________________________________________________________________________________________________
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621-1111 • Telefax +49 621 776-1000 Internet
http://www.pepperl-fuchs.com

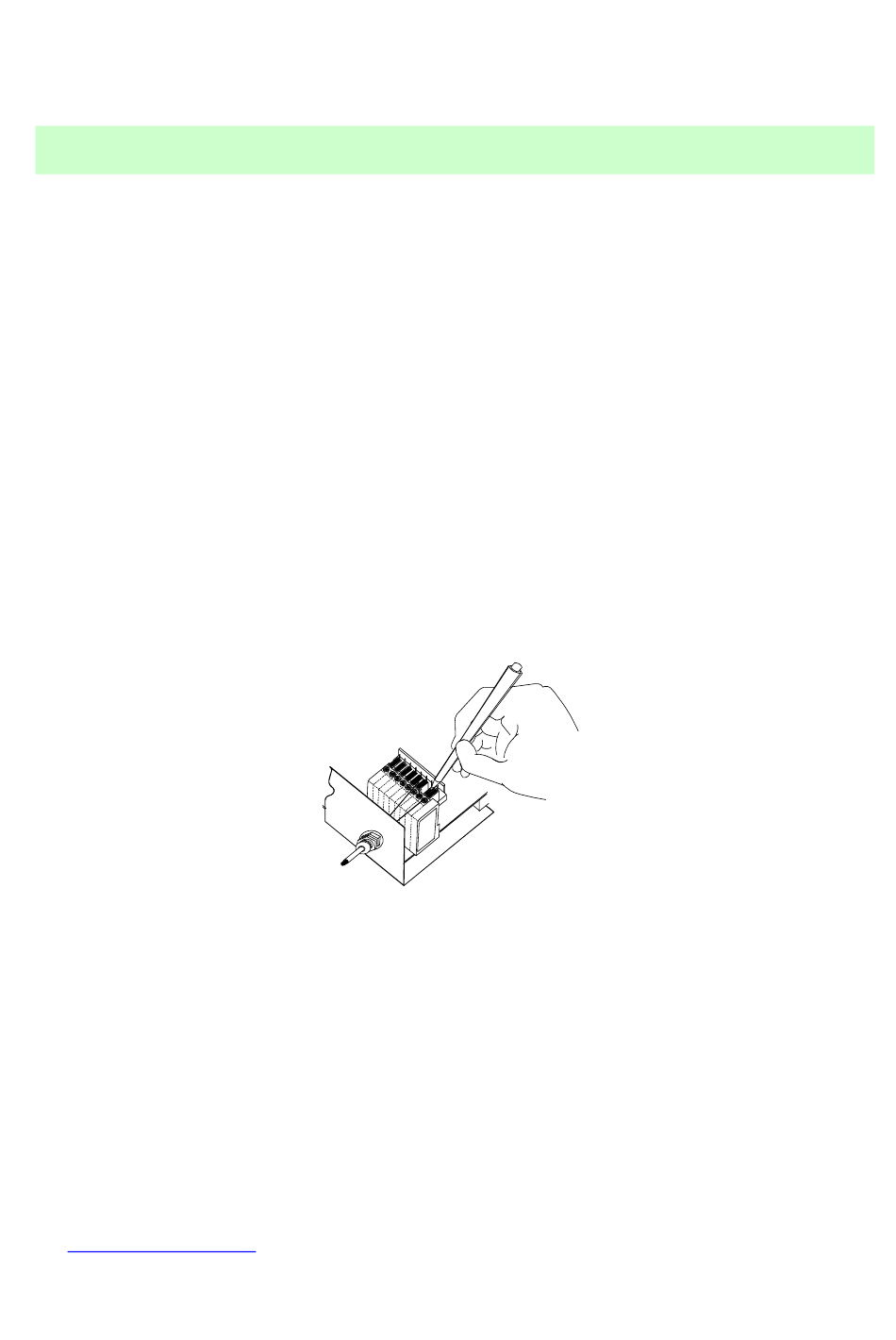

Abbildung 8 - Anschließen der Leitungen
0,2 - 1,5 mm²
24 - 16 AWG
Copyright Pepperl+Fuchs, Printed in Germany
C-Box 300
Installation
17
