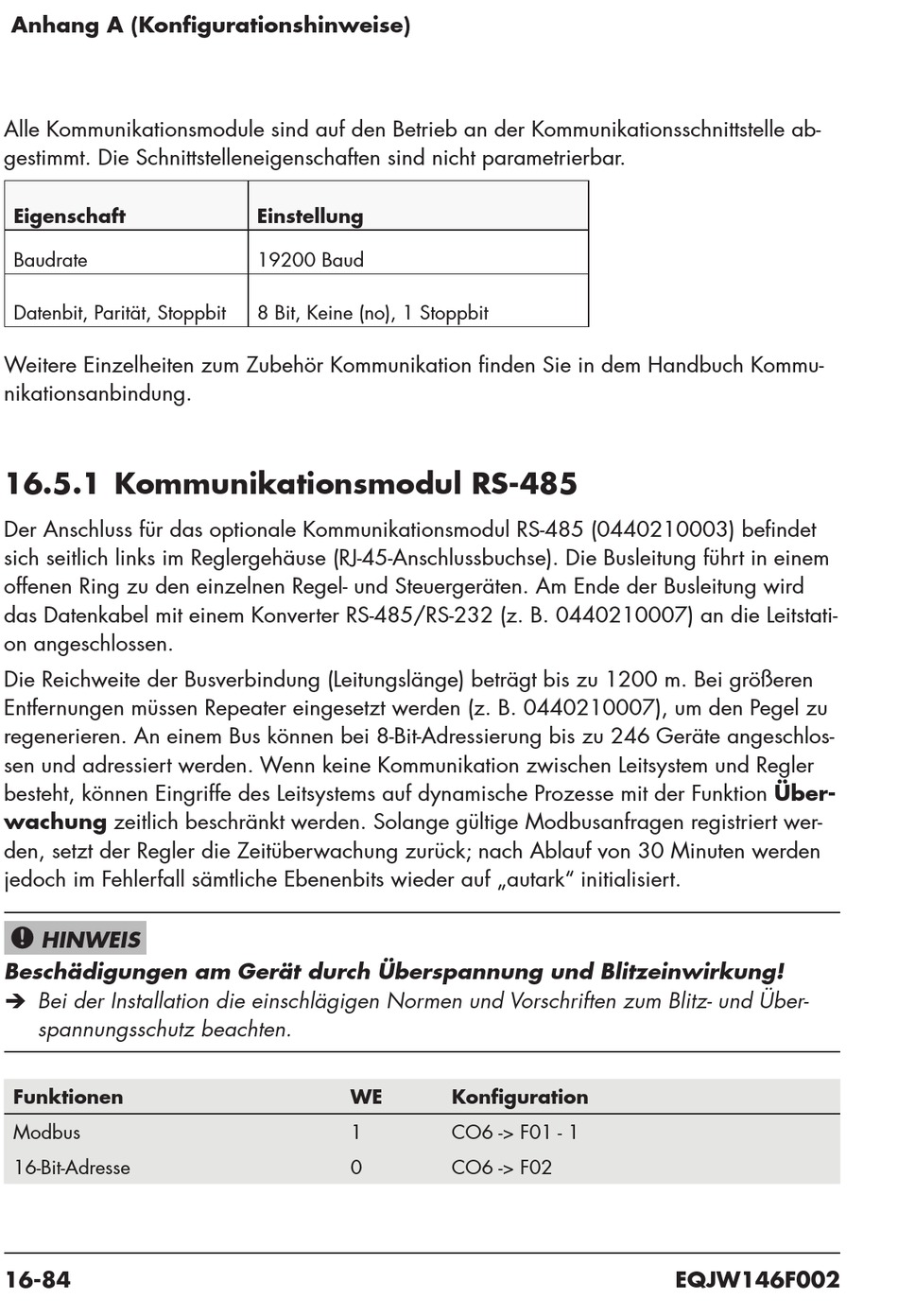

Anhang A (Konfigurationshinweise)
Alle Kommunikationsmodule sind auf den Betrieb an der Kommunikationsschnittstelle ab-
gestimmt. Die Schnittstelleneigenschaften sind nicht parametrierbar.
Eigenschaft
Baudrate
Datenbit, Parität, Stoppbit
Weitere Einzelheiten zum Zubehör Kommunikation finden Sie in dem Handbuch Kommu-
nikationsanbindung.

16.5.1 Kommunikationsmodul RS-485

Der Anschluss für das optionale Kommunikationsmodul RS-485 (0440210003) befindet
sich seitlich links im Reglergehäuse (RJ-45-Anschlussbuchse). Die Busleitung führt in einem
offenen Ring zu den einzelnen Regel- und Steuergeräten. Am Ende der Busleitung wird
das Datenkabel mit einem Konverter RS-485/RS-232 (z. B. 0440210007) an die Leitstati-
on angeschlossen.
Die Reichweite der Busverbindung (Leitungslänge) beträgt bis zu 1200 m. Bei größeren
Entfernungen müssen Repeater eingesetzt werden (z. B. 0440210007), um den Pegel zu
regenerieren. An einem Bus können bei 8-Bit-Adressierung bis zu 246 Geräte angeschlos-
sen und adressiert werden. Wenn keine Kommunikation zwischen Leitsystem und Regler
besteht, können Eingriffe des Leitsystems auf dynamische Prozesse mit der Funktion Über-
wachung zeitlich beschränkt werden. Solange gültige Modbusanfragen registriert wer-
den, setzt der Regler die Zeitüberwachung zurück; nach Ablauf von 30 Minuten werden
jedoch im Fehlerfall sämtliche Ebenenbits wieder auf „autark" initialisiert.
HINWEIS
!
Beschädigungen am Gerät durch Überspannung und Blitzeinwirkung!
Î Bei der Installation die einschlägigen Normen und Vorschriften zum Blitz- und Über-
spannungsschutz beachten.
Funktionen
Modbus
16-Bit-Adresse
16-84
Einstellung
19200 Baud
8 Bit, Keine (no), 1 Stoppbit
WE
1
0
Konfiguration
CO6 -> F01 - 1
CO6 -> F02
EQJW146F002
