LAGERBÜCHSEN DER GELENKE W LEICHTER
BAUART DEMONTIEREN
WARNUNG
VORSICHT

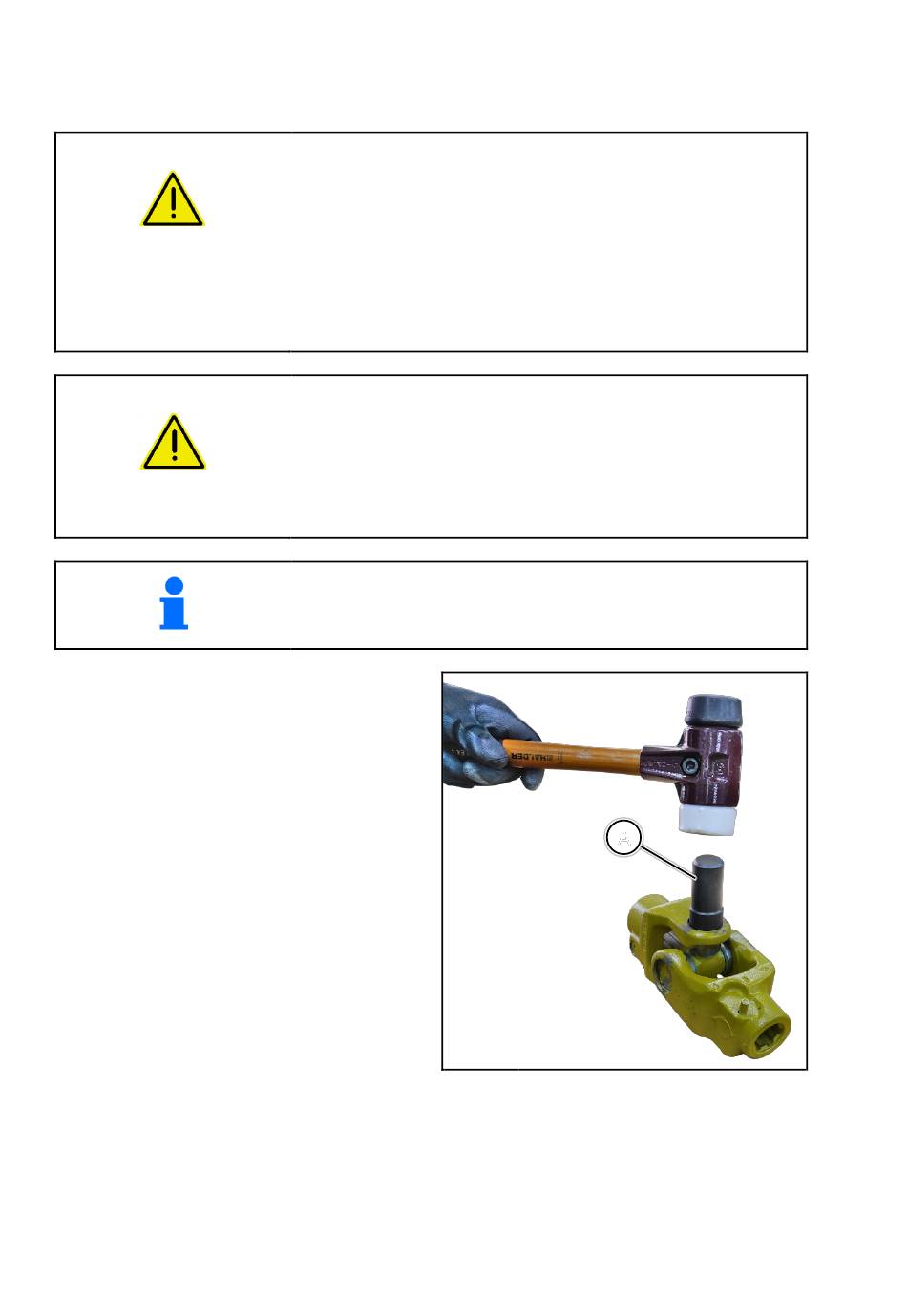

1. Geeigneten Austreiber (A) auswählen.
2. Schutzbrille aufsetzen.
3. Sicherungsringe durch leichte
Hammerschläge auf Austreiber (A)
entspannen.
34
Gefährdungen durch Quetschen beim Verfahren des
Hydraulikzylinders durch Annäherung eines sich
bewegenden Teiles an ein feststehendes Teil!
•
Greifen Sie niemals in die Gefahrenstelle, solange sich
Teile bewegen können.
•
Verweisen Sie dritte Personen aus dem
Gefahrenbereich des Sonderwerkzeuges, bevor Sie die
Hydraulik-Handpumpe betätigen.
Beschädigungen der Kreuzzapfen und Lagernadeln der
Lagerbüchsen bei der Demontage der Lagerbüchsen
aus den Gelenkgabeln mittels Hammerschläge.
Benutzen Sie in allen Phasen der Demontage der
Lagerbüchsen ausschließlich das Sonderwerkzeug in der
abgebildeten und beschriebenen Art und Weise.
Die Bildfolge zeigt die zweckmäßigen Arbeitsabläufe zum
Demontieren der Lagerbüchsen mit dem Sonderwerkzeug
SW44, der Text gibt die nötigen Hinweise.
Fig. 9
A
