LAGERBÜCHSEN DER GELENKE W LEICHTER
BAUART DEMONTIEREN

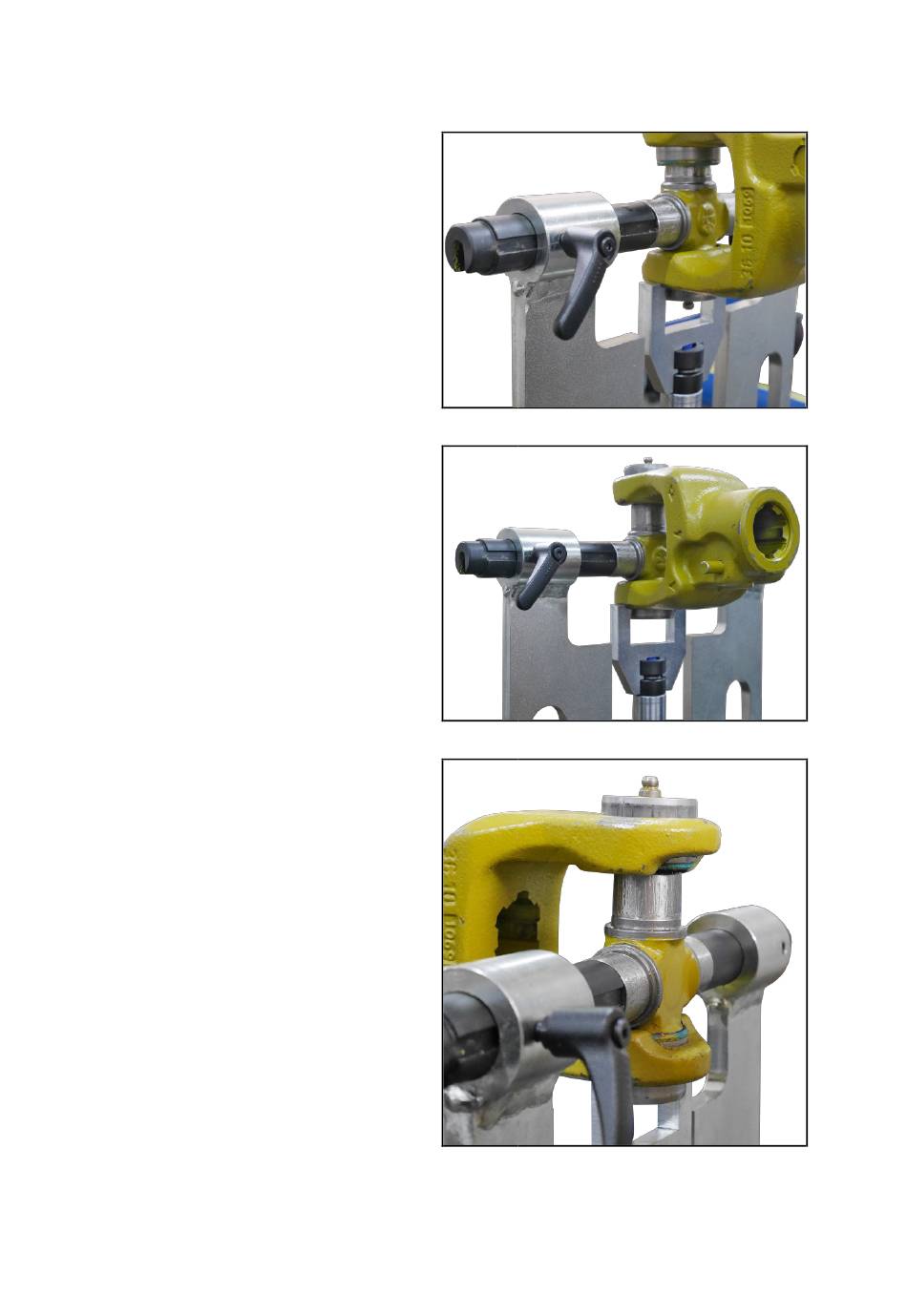

36. Handpumpe betätigen und
Gelenkgabel nach oben bis gegen
Kreuzgarnitur drücken.
→ Lagerbüchse ist teilweise aus der
Gelenkgabel herausgedrückt.
37. Eine Knebelschraube lösen, so dass
der eine Haltedorn das Kreuzgelenk
freigibt.
38. Gelenkgabel entnehmen, um 180°
drehen und erneut zwischen
Haltedornen fixieren.
39. Handpumpe betätigen und
Gelenkgabel nach oben bis gegen
Kreuzgarnitur drücken.
→ Beide Lagerbüchsen sind jetzt
teilweise aus der Gelenkgabel
herausgedrückt.
42
Fig. 30
Fig. 31
Fig. 32
