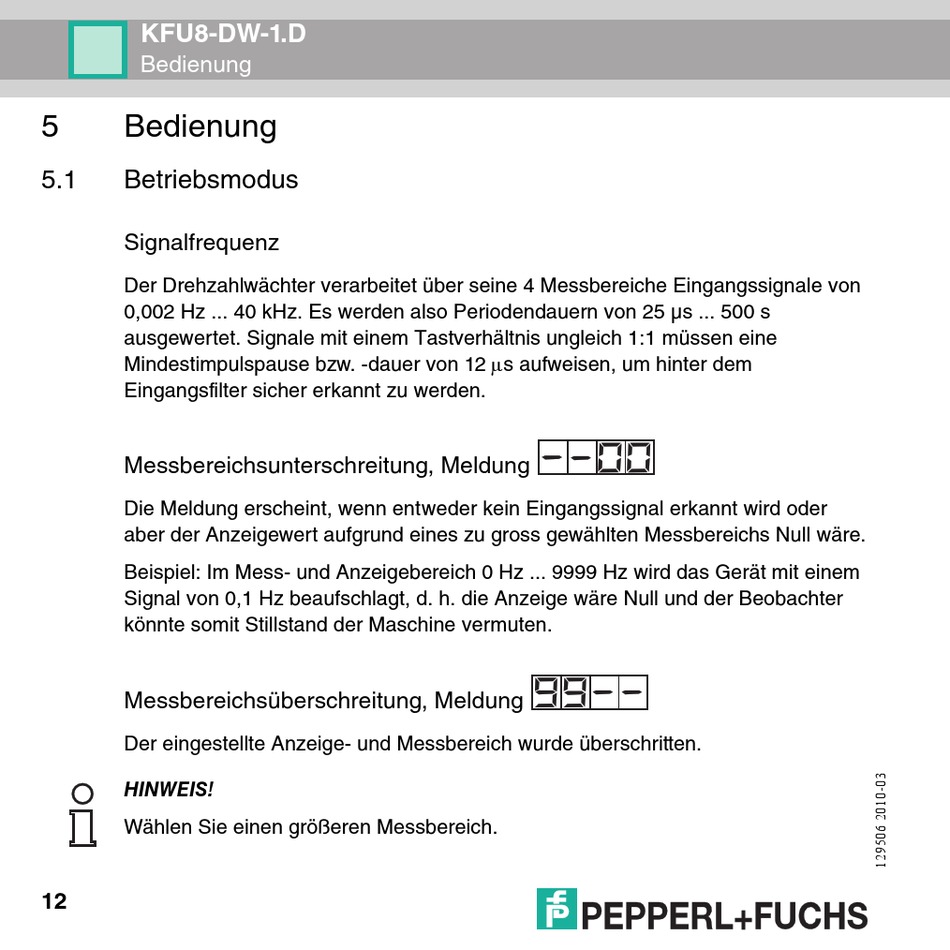

KFU8-DW-1.D
Bedienung
5
Bedienung
5.1
Betriebsmodus
Signalfrequenz
Der Drehzahlwächter verarbeitet über seine 4 Messbereiche Eingangssignale von
0,002 Hz ... 40 kHz. Es werden also Periodendauern von 25 μs ... 500 s
ausgewertet. Signale mit einem Tastverhältnis ungleich 1:1 müssen eine
Mindestimpulspause bzw. -dauer von 12 s aufweisen, um hinter dem
Eingangsfilter sicher erkannt zu werden.
Messbereichsunterschreitung, Meldung
Die Meldung erscheint, wenn entweder kein Eingangssignal erkannt wird oder
aber der Anzeigewert aufgrund eines zu gross gewählten Messbereichs Null wäre.
Beispiel: Im Mess- und Anzeigebereich 0 Hz ... 9999 Hz wird das Gerät mit einem
Signal von 0,1 Hz beaufschlagt, d. h. die Anzeige wäre Null und der Beobachter
könnte somit Stillstand der Maschine vermuten.
Messbereichsüberschreitung, Meldung
Der eingestellte Anzeige- und Messbereich wurde überschritten.
HINWEIS!
Wählen Sie einen größeren Messbereich.
12
