Exhausto VEX300 Serie Originalbetriebsanleitung Seite 11

3004110-2012-03-22

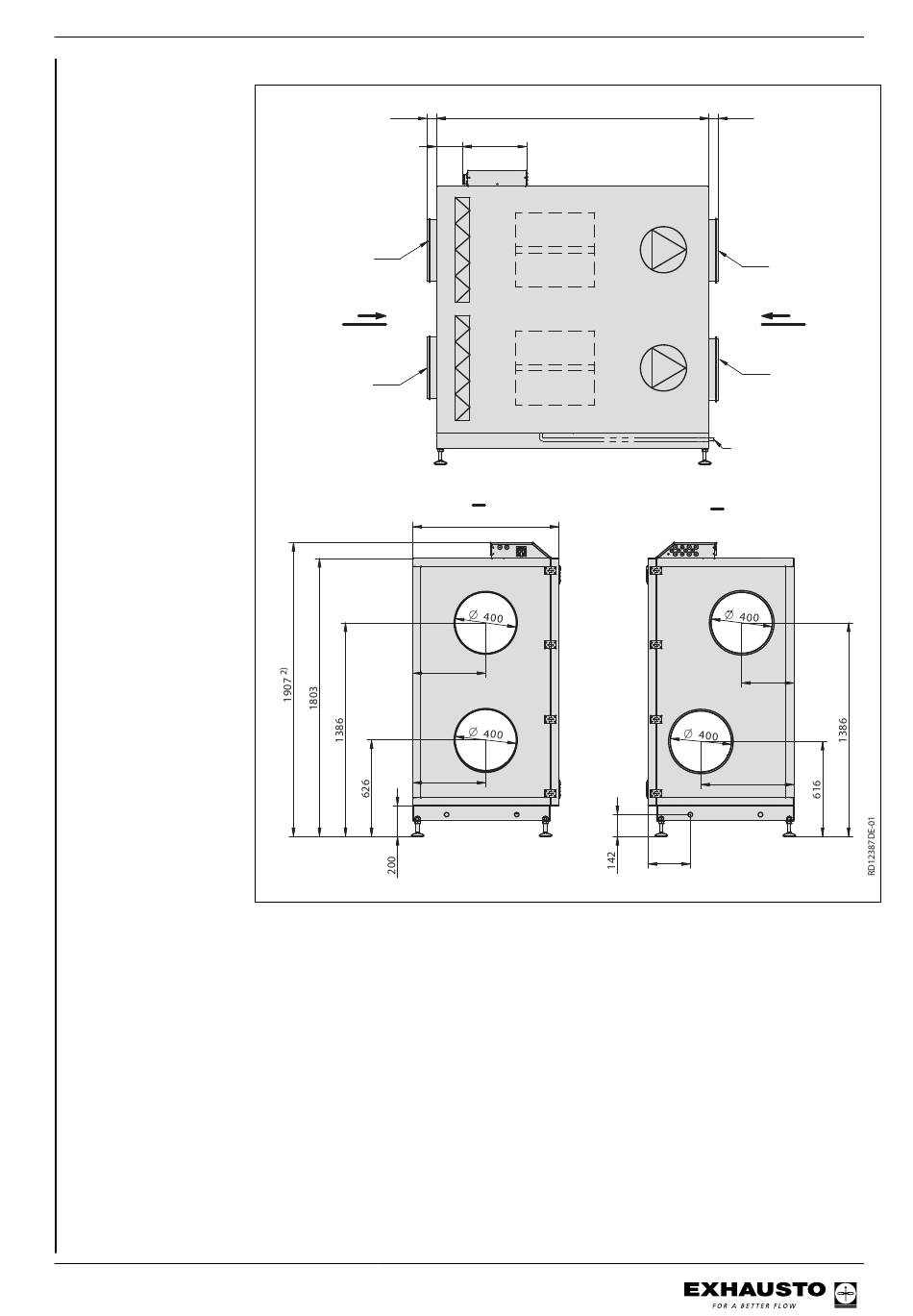

VEX340H, rechts
62
Right
2,1
Außenluft
M
1,1
Abluft
1) Platz vor dem VEX-Gerät einplanen, damit die Türen geöffnet werden können.
2) Genügend Höhe über dem VEX-Gerät einplanen, so dass eine Bedienung des
Anschlusskastens möglich ist (siehe auch den Abschnitt "Platzbedarf").
1765
168 415
M
1)
946
2,1
472
1,1
472
11/28
Produktinformation
62
1,2
Fortluft
N
2,2
Zuluft
DN15(½")
N
1,2
339
2,2
604
273
