Installationsplan - GFA ELECTROMATEN ST5 Elektrische Betriebsanleitung

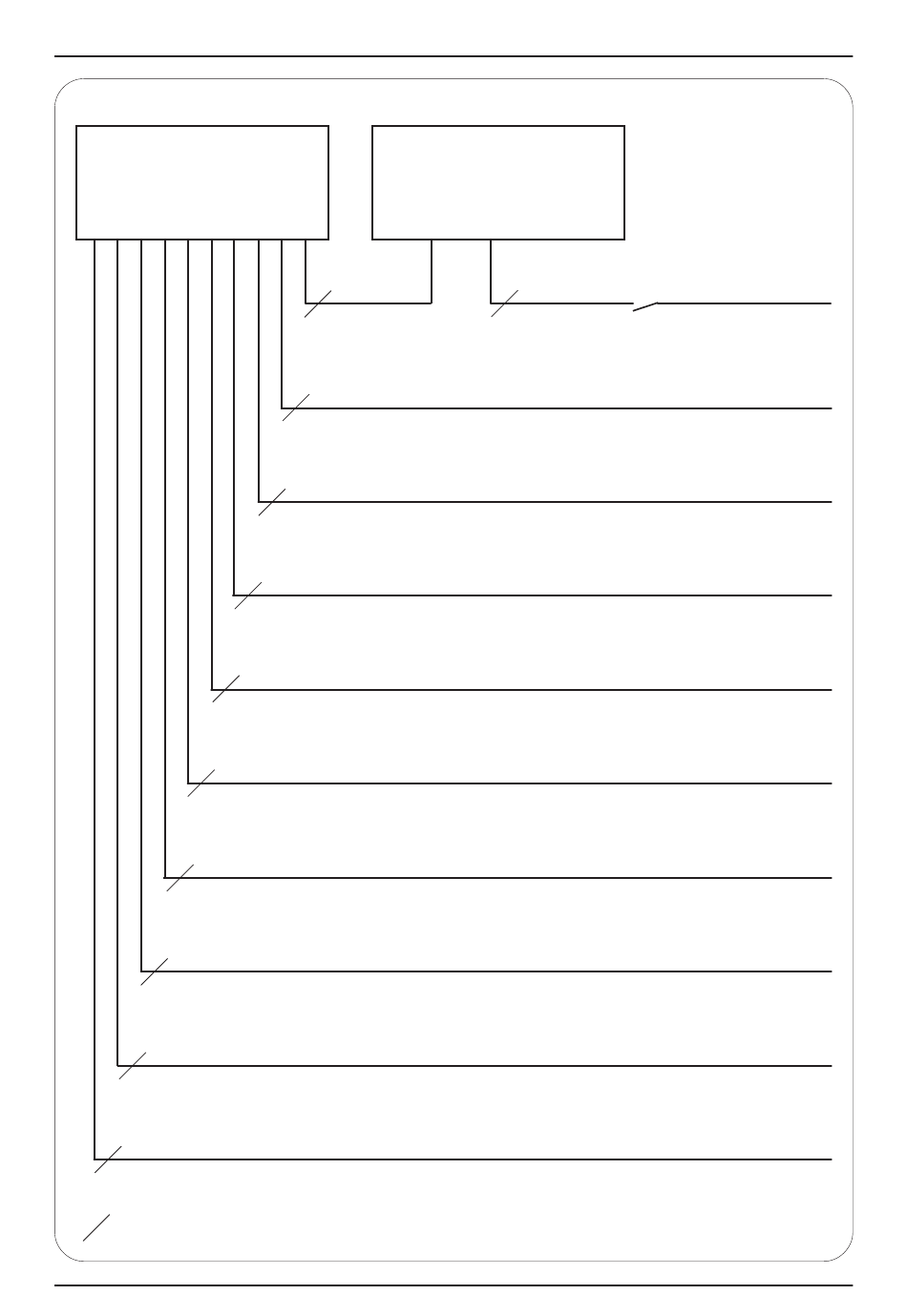

INSTALLATIONSPLAN

TORSTEUERUNG ST5
UND
TORSTEUERUNG ST6
5 x 1,5
3 x 1,5
3 x 1,5
5 x 1,5
5 x 1,5
( )
Aderanzahl des Kabels
GfA - ELEKTROMAT
7 x 1,5
Garagenlichtansteuerung
3 x 1,5
Ampel innen ST6
5 x 1,5
5 x 1,5
Ampel außen ST6 (ST5)
Fangvorrichtung, Schlupftür
3 x 1,5
oder Schlaffseilschalter
Schlüsseltaster Auf -Zu
mit NOTAUS
AUF innen
z.B. Zugtaster
AUF außen
z.B. Kartenleser
Lichtschranke: Zubewegung
und / oder Schaltleiste
Schaltleiste: Aufbewegung
5 x 2,5
Seite 7
Haupt-
schalter
Anschluss-
klemmen
X1 8-9
X2 11-13
X2 14-16
X5 17-18
X5 19-20
X5 21-24
X5 25-26
X5 27-28
X6 29-31
X6 32-33
X6 37-38
