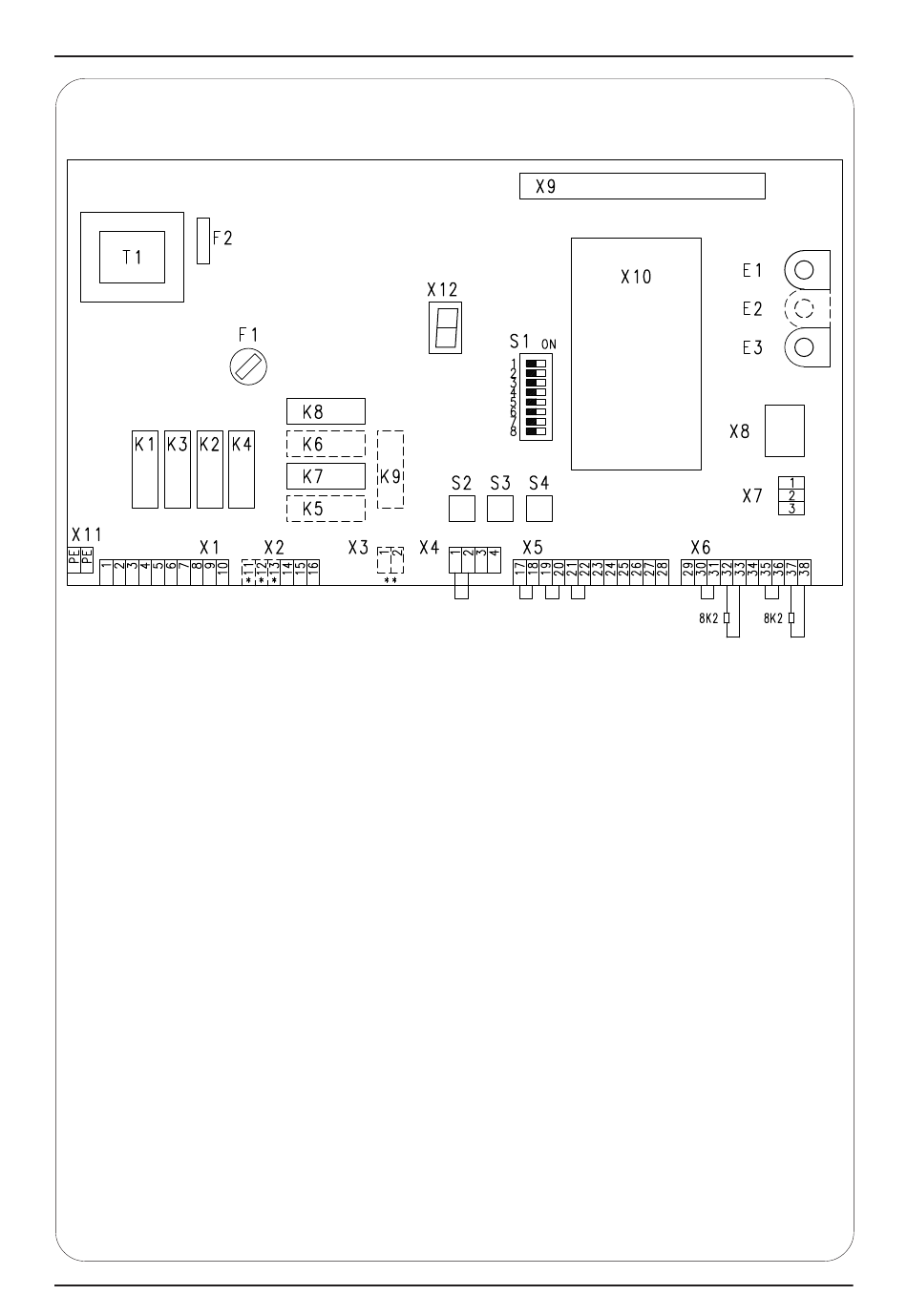

PLATINENÜBERSICHT
Benennung:
E1
Offenzeit Einfahrt
E2* Offenzeit Ausfahrt
E3
Räumphase
F1
Feinsicherung 1A 230V
F2
Feinsicherung 0,4A 24V
K1
Relais EIN
K2
Relais ZU
K3
Relais AUF
K4
Relais IMPULS
K5* Relais Rotampel innen
K6* Relais Grünampel außen
K7
Relais Grünampel innen
K8
Relais Rotampel außen
K9** Relais Sonderfunktion
S1
Codierschalter
S2
Taste AUF (schwarz)
S3
Taste ZU (weiß)
S4
Taste SPEICHERN (rot)
T1
Steuertrafo
X1
Klemmenleiste 230/24V AC
X2
Klemmenleiste 230V AC
X3** Klemmenleiste Sonderfunktion
X4
Klemmenleiste 24V DC
X5
Klemmenleiste 24V DC
X6
Klemmenleiste 24V DC
X7
Anschluss LED (Endlagenmeldung)
X8
Schleifendetektor (Steckanschluss)
X9
Funkempfänger (Steckanschluss)
X10 Uhrmodul (Steckanschluss)
X11 Klemmenleiste PE - Stützpunkt
X12 Segmentanzeige
*
nur bei Torsteuerung ST 6
**
Sonderausführung
Seite 6
