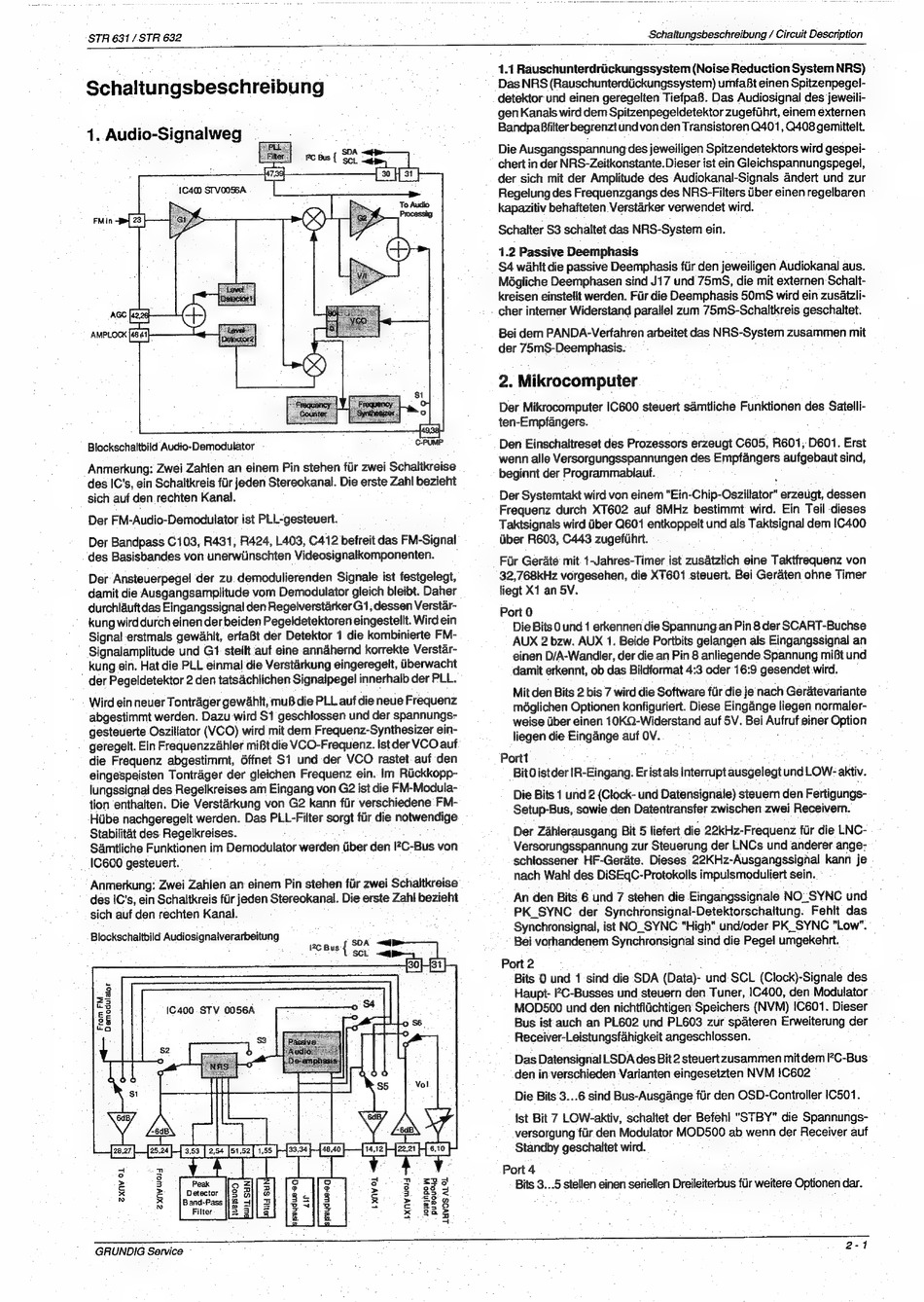

Schaltungsbeschreibung / Circuit Description
Schaltungsbeschreibung
1. Audio-Signalweg
[1939
Blockschaltbild Audio-Demodulator
-
C-PUMP
Anmerkung: Zwei Zahlen an einem Pin stehen fir zwei Schaltkreise
des IC's, ein Schaltkreis fiir jeden Stereokanal. Die erste Zahl bezieht
sich auf den rechten Kanal.
Der FM-Audio-Demodulator ist PLL-gesteuert.
Der Bandpass C103, R431, R424, L403, C412 befreit das FM-Signal
des Basisbandes von unerwiinschten Videosignalkomponenten.
Der Ansteuerpegel der zu demodulierenden Signale ist festgelegt,
damit die Ausgangsamplitude vom Demodulator gleich bleibt. Daher
durchlauftdas Eingangssignal den Regelverstarker G 1 , dessen Verstar-
kung wird durch einen der beiden Pegeldetektoren eingestellt. Wird ein
Signal erstmals gewahit, erfaBt der Detektor 1 die kombinierte FM-
Signalamplitude und G1 stellt.auf eine annahernd korrekte Verstar-
kung ein. Hat die PLL einmal die Verstarkung eingeregelt, Uberwacht
' der Pegeldetektor 2 den tatsachlichen Signalpegel innerhalb der PLL.
Wird ein neuer Tontrager gewahit, muB die PLL auf die neue Frequenz
abgestimmt werden. Dazu wird S1 geschlossen und der spannungs-
gesteuerte Oszillator (VCO) wird mit dem Frequenz-Synthesizer ein-
geregelt. Ein Frequenzzahler mift die VCO-Frequenz. Ist der VCO auf
die Frequenz abgestimmt, 6ffnet S1 und der VCO rastet auf den
eingespeisten Tonirager der gleichen Frequenz ein. im Riickkopp-
lungssignal des Regelkreises am Eingang von G2 ist die FM-Modula-
tion enthalten. Die Verstarkung von G2 kann fiir verschiedene FM-
Hiibe nachgeregelt werden. Das PLL-Filter sorgt fir die notwendige
Stabilitat des Regelkreises.
:
i
S4mtliche Funktionen im Demodulator werden Gber den l?C-Bus von
IC600 gesteuert.
Anmerkung: Zwei Zahien an einem Pin stehen fiir zwei Schaltkreise
des IC's, ein Schaltkreis fiir jeden Stereokanal. Die erste Zahl bezieht
sich auf den rechten Kanal.
Blockschaitbild Audiosignalverarbeitung
1C400 STV 0056A
From
FM
. Demodulator
a
nm
"
3
z
PS
g
3 23a
é
3
x
&
3.
832
ny
>
E28 a
3
z 328
Ete
tant 4
