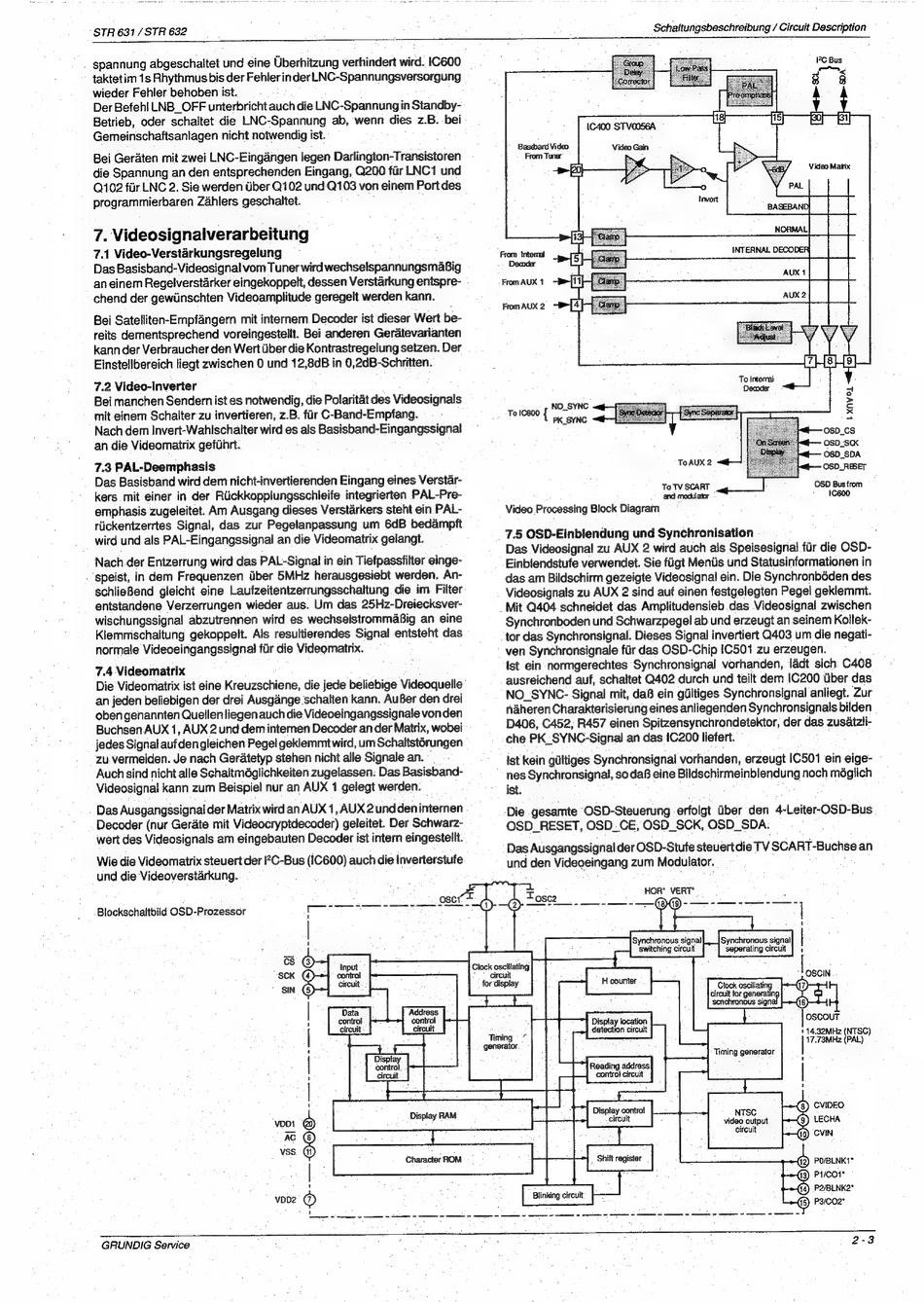

STR 631 /STR 632
Schaltungsbeschreibung/ Circuit Description
taktetim 1s Rhythmus bis der Fehlerin der LNC-Spannungsversorgung
wieder Fehler behoben ist.
:
Der Befehl LNB_OFF unterbricht auch die LNC-Spannung in Standby-
Betrieb, oder schaltet die LNC-Spannung ab, wenn dies z.B. bei
Gemeinschaftsantagen nicht notwendig ist.
Bei Geraten mit zwei LNC-Eingangen legen Darlington-Transistoren
die Spannung an den entsprechenden Eingang, Q200 fir LNC1 und
Q102 fiir LNC 2. Sie werden Uber Q102 und:Q103 von einem Port des
programmierbaren Zahlers geschaltet.
;
7. Videosignalverarbeitung
7.1 Video-Verstarkungsregelung
Das Basisband-Videosignal vom Tuner wird wechselspannungsmaBig
an einem Regelverstarker eingekoppelt, dessen Verstarkung entspre-
chend der gewiinschten Videoamplitude geregelt werden kann.
Bei Satelliten-Empfangern mit internem. Decoder ist dieser Wert be-
reits dementsprechend voreingestellt. Bei anderen Geratevarianten
kann der Verbraucher den Wert liber die Kontrastregelung setzen. Der
Einstellbereich liegt zwischen 0 und 12,8dB in 0,2dB-Schritten.
7.2 Video-Inverter
Bei manchen Sendern ist es notwendig, die Polaritat des Videosignais
mit einem Schalter zu invertieren; z.B. fiir C-Band-Empfang.
Nach dem Invert-WahIschalter wird es als Basisband-Eingangssignal
an die Videomatrix gefiihrt.
7.3 PAL-Deemphasis
Das Basisband wird dem nicht-invertierenden Eingang eines Verstar-
kers. mit einer in der Riickkopplungsschleife integrierten PAL-Pre-
emphasis zugeleitet. Am Ausgang dieses Verstarkers steht ein PAL-
riickentzerrtes Signal, das zur Pegelanpassung um 6dB bedampit
wird und als PAL-Eingangssignal an die Videomatrix gelangt.
Nach der Entzerrung wird das PAL-Signal in ein Tiefpassfilter einge-
. speist, in dem Frequenzen tber 5MHz herausgesiebt werden. An-
schlieBend gleicht eine Laufzeitentzerrungsschaltung die im Filter
entstandene Verzerrungen wieder aus. Um das 25Hz-Dreiecksver-
wischungssignal abzutrennen wird es wechselstrommaBig an eine
Klemmschaltung gekoppelt. Als resultierendes Signal entsteht das
normale Videoeingangssignal fur die Videomatrix.
7.4 Videomatrix
Die Videomatrix ist eine Kreuzschiene, die jede beliebige Videoquelle
an jeden beliebigen der drei Ausgange schalten kann. AuBer den drei
oben genannten Quellen liegen auch die Videoeingangssignale vonden
Buchsen AUX 1, AUX 2und dem internen Decoder an der Matrix, wobei
jedes Signal auf dengleichen Pegel geklemmt wird, um Schaltstérungen
zu vermeiden. Je nach Geratetyp stehen nicht alle Signale an.
Auch sind nicht alle Schaltméglichkeiten zugelassen: Das Basisband-
Videosignal kann zum Beispiel nur an AUX 1 gelegt werden.
Das Ausgangssignal der Matrix wird an AUX 1, AUX 2unddeninternen
Decoder (nur Gerate mit Videocryptdecoder) geleitet. Der Schwarz-
wert des Videosignals am eingebauten Decoder ist intern eingestellt.
Wie die Videomatrix steuert der I?C-Bus (IC600) auch die Inverterstufe
und die Videoverstarkung.
Blockschaltbiid OSD-Prozessor
cs
SCK
~ SIN
GRUNDIG Service
From AUX 1 ~B>[11]
From AUX 2
NO_SYNC
To tc600 { a ene
To AUX 2
To TV SCART
and modulator
Video Processing Block Diagram
7.5 OSD-Einblendung und Synchronisation
i
Das Videosignal zu AUX 2 wird auch als Speisesignal fir die OSD-
Einblendstufe verwendet. Sie fiigt Mentis und Statusinformationen in
das am Bildschirm gezeigte Videosignal ein. Die Synchronbéden des
Videosignals zu AUX 2 sind auf einen festgelegten Pegel geklemmt.
Mit Q404 schneidet das Amplitudensieb das Videosignal zwischen
Synchronboden und Schwarzpegel ab und erzeugt an seinem Kollek-
tor das Synchronsignal. Dieses Signal invertiert Q403 um die negati-
ven Synchronsignale fiir das OSD-Chip IC501 zu erzeugen.
Ist ein normgerechtes Synchronsignal vorhanden, ladt sich C408
ausreichend auf, schaltet Q402 durch und teilt dem 1C200 Uber das
NO_SYNC- Signal mit, da8 ein giiltiges Synchronsignal anliegt. Zur
naheren Charakterisierung eines anliegenden Synchronsignals bilden
D406, C452, R457 einen Spitzensynchrondetektor, der das zusaizli-
che PK_SYNC-Signal an das 1€200 liefert.
ist kein giiltiges Synchronsignal vorhanden, erzeugt IC501 ein eige-
nes Synchronsignal, so daB eine Bildschirmeinblendung noch méglich
ist.
Die gesamte OSD-Steuerung erfolgt iber den 4-Leiter-OSD-Bus
OSD_RESET, OSD_CE, OSD_SCK, OSD_SDA.
Das Ausgangssignal der OSD-Stufe steuert die TV SCART-Buchse an
und den Videgeingang zum Modulator.
HOR* VERT'
Synchronous signal
seperating circuit
Clock oscillatit
Circuit for generating B=:
senchronous sign:
(46)
OSCOUT
* 14.32MHz (NTSC)
| 17.73MHz (PAL)
Reading address
control circuit
video output
LECHA
circuit
(6) CVIN
Blinking circuit
