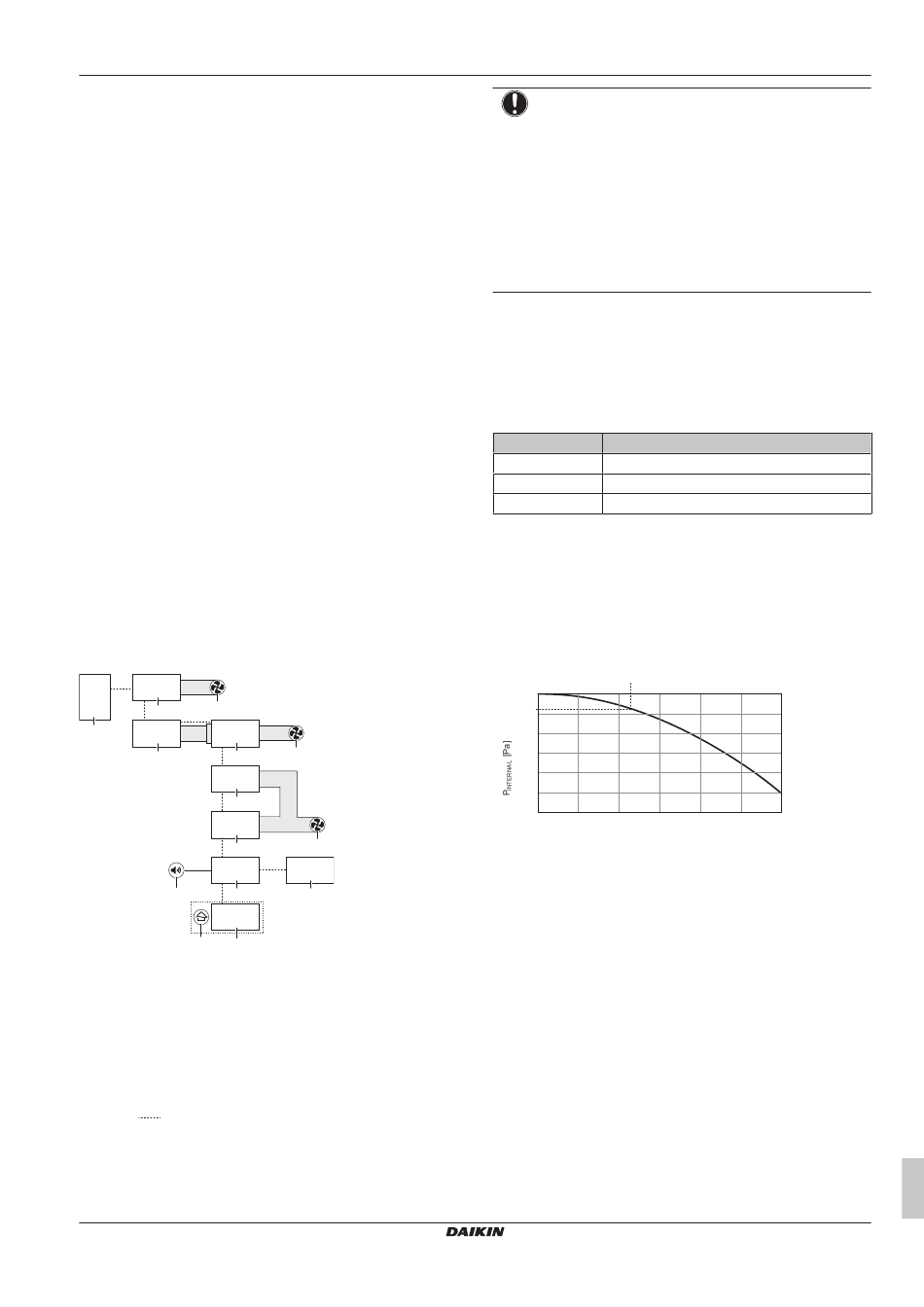

durchgeführt und Sicherheitseinrichtungen
installiert sind. Auch wenn
erforderlich sind, ist es notwendig, diesen Probelauf der SV-Einheit
durchzuführen und das Ergebnis zu bestätigen, da der Probelauf der
Außeneinheit diese Bestätigung bei allen SV-Einheiten im System
überprüft.
Abhängig von den Sicherheitseinrichtungen und der Konfiguration
der SV-Einheit ist es zudem erforderlich, den Probelauf bei einer
bestimmten SV-Einheit des Systems durchzuführen.
Hinweis: Den Probelauf bei SV-Einheiten nur einzeln und
nacheinander durchführen, falls mehrere SV-Einheiten im System
sind.
▪ Keine Sicherheitseinrichtung:
Sicherheitseinrichtungen.
▪ Externer Alarmgeber: alle SV-Einheiten mit einem externen
Alarmgeber.
▪ Natürliche Ventilation: alle
Ventilation
▪ Ventiliertes Gehäuse –
Absaugventilator: alle SV-Einheiten mit einem ventiliertem
Gehäuse – Eins-zu-Eins-Konfiguration.
▪ Ventiliertes Gehäuse – mehrere SV-Einheiten an einen
Absaugventilator, Parallel-Konfiguration: alle SV-Einheiten mit
einem ventilierten Gehäuse – Parallel-Konfiguration.
▪ Ventiliertes Gehäuse – mehrere SV-Einheiten an einen
Absaugventilator, In Reihe-Schaltung-Konfiguration: nur eine
SV-Einheit mit einem ventilierten Gehäuse – In-Reihe-Schaltung-
Konfiguration. Tipp: Wählen Sie die am weitesten "upstream"
gelegene SV-Einheit, bei der der Lufteinlass (Luftklappe) frei ist
und Sie den Luftdurchsatz messen können.
Beispiel
Im Beispiel unten: Die Einstellung [2-3] , ändern, um den Probelauf
bei den folgenden SV-Einheiten zu starten: a, b, d, e, f, g und h.
k
a
l
c
b
d
e
j
g
i h
a SV-Einheit mit Eins-zu-eins-Konfiguration
b SV-Einheit mit In-Reihe-Schaltung-Konfiguration
c SV-Einheit mit In-Reihe-Schaltung-Konfiguration
d SV-Einheit mit Parallel-Konfiguration
e SV-Einheit mit Parallel-Konfiguration
f SV-Einheit ohne Sicherheitseinrichtung
g SV-Einheit mit externem Alarmgeber
h SV-Einheit mit natürlicher Ventilation
i Natürliche Ventilation
j Externer Alarmgeber
k Absaugventilator
l Außeneinheit
Verbindungskabel
Falls die Sicherheitsvorkehrungen
erfordern, muss der Probelauf der SV-Einheit eine Messung der
tatsächlichen Abluft-Durchsatzrate beinhalten, um zu bestätigen,
dass den gesetzlichen Anforderungen entsprochen wird.
SV1A25AJV1B+SV4~8A14AJV1B
VRV 5 Sicherheitsventil
4P709466-1 – 2023.09
ordnungsgemäß
keine Sicherheitseinrichtungen
alle SV-Einheiten ohne
SV-Einheiten mit natürlicher
eine SV-Einheit an einen
k
k
f
ein ventiliertes Gehäuse
HINWEIS
Vor Einschalten der Einheiten (Außeneinheit, SV-Einheit
oder Inneneinheit) muss die Installation der Kältemittel-
Rohrleitungen unbedingt
Einschalten der Einheiten werden die Expansionsventile
initialisiert. Das bedeutet, dass die Ventile geschlossen
werden.
Wenn ein Teil des Systems bereits eingeschaltet worden
ist, muss bei der Außeneinheit ZUERST die Einstellung
[2-21] aktiviert werden, um die Expansionsventile wieder
zu öffnen. DANN die Einheit ausschalten, um den Test der
SV-Einheit durchzuführen.
17.2.2 Luftstrom-Anforderungen
Wenn ein ventiliertes Gehäuse erforderlich ist, sind folgende
Anforderungen zu erfüllen:
▪ Der Druck innerhalb der SV-Einheit muss um mehr als 20 Pa
unter dem Umgebungsdruck liegen.
▪ Mindest-Luftdurchsatz:
Modell Mindest-Luftdurchsatz [m³/h]
SV1A 82
SV4A 82
SV6~8A 84
Beispiel
Eine SV8A-Einheit mit einem Luftdurchsatz von 115 m³/h beim
Probelauf. Die Druckabfall-Grafik zeigt, das dies herauskommt bei
einem Innendruck, der um 38 Pa unter dem Umgebungsdruck liegt.
Beide Anforderungen werden erfüllt:
▪ Der Druck innerhalb der SV-Einheit liegt um mehr als 20 Pa unter
dem Umgebungsdruck (38 Pa).
▪ Der Luftdurchsatz ist höher als 84 m³/h (115 m³/h).
115
0 50 100 150
0
- 38.01
-50
-100
-150
-200
-250
-300
AFR
OUT
AFR Luftdurchsatz [m³/h]
OUT
P Interner Druck unterhalb des Umgebungsdrucks [Pa]
internal
Druckabfall-Kurven finden Sie in der jüngsten Version des
technischen Datenbuchs für die SV-Einheit.
17.2.3 Luftdurchsatz messen
Es obliegt dem Installateur, den Luftdurchsatz zu messen und die
korrekten Daten zu liefern. In den folgenden Abschnitten werden
zwei Möglichkeiten empfohlen, wobei es dem Installateur überlassen
bleibt, wie er die Messung durchführt.
Mit einem Flügelradanemometer messen
▪ Wobei: Den Luftdurchsatz am Lufteinlass (Luftklappe) der SV-
Einheit messen.
▪ Tipp: Verwenden Sie das Kanalanschluss-Kit (EKBSDCK) und ein
Anemometer mit Trichter, damit der gesamte Luftstrom durch das
Anemometer geleitet wird.
▪ Aufgabe danach: Das Kit entfernen, sobald die Messung
durchgeführt ist.
17 Inbetriebnahme
abgeschlossen sein. Nach
200 250 300
[m³/h]
