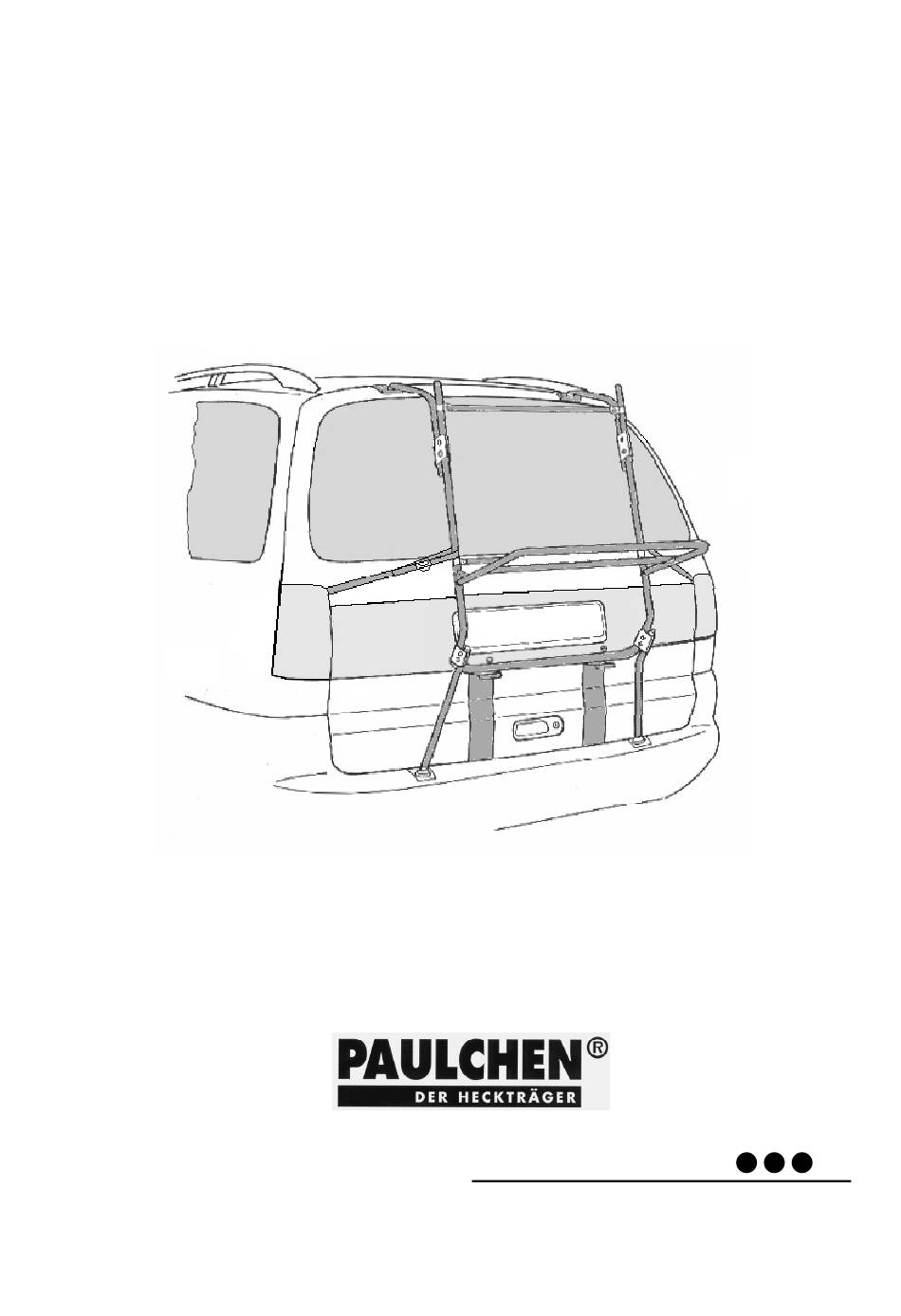

- Seite 1 Montageanleitung VW SHARAN Montage-Kit Art. Nr. 811704 Zuladung 70 kg STAND: 07/03 Bitte folgen ® B-28 811704 K7-WLR-QLR-M...
- Seite 2 • Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen und den Lieferumfang kontrollieren. • Bevor die oberen und die unteren Montageelemente eingehängt werden, muß die Heckklappe gründlich gereinigt werden. Zur fachgerechten Montage benötigen Sie folgendes Werkzeug: Einen 13er Ring- oder Maulschlüssel. 4R - Rechts 4L - Links Teile Nr.
- Seite 3 ® 1/2 Montage der Befestigungselemente. . Befestigen Sie die Gummiformteile (24) an den oberen Montageelementen (4L - Links und 4R - Rechts). 2. Hängen Sie die oberen Montageelemente L-Links, R-Rechts in die halb geöffnete Heckklappe ein. Der Abstand zwischen den Innenkanten der oberen Montageelemente muß 530 mm betragen. Siehe Abb. Tip: Sie können beide Montageelemente (4L, 4R) bei halb geöffneter Heckklappe von einer Seite aus einhängen.
- Seite 4 ® 3.2./ 3.3./ 3.4. Montage der Tragarme. 3.2. 3.3. 3.4. 3.2. Der Fixierstift (F) ist werkseitig in die richtige 3.3. Stecken Sie die Gurthalter über die oberen 3.4. Trägerlänge jetzt Position eingepreßt. Die Lochposition sollte unter Schloßschrauben und umschließen Sie die verbundenen fahrzeugspezifisch genau angepasst.
- Seite 5 ® 4/5 Montage des Trägers. 5. Verbinden Sie die unteren Montageelemente (3) mit dem Trägergestell (1). Hierzu ziehen Sie das Trägergestell herunter und zu sich heran, bis sich die Bohrung im Trägerrohr genau in der Flucht Vierkantstanzung unteren 4. Befestigen Sie die Gummiformteile (24) an Montageelemente befindet.
- Seite 6 Nach dem Entfernen der Montagelemente können im Bereich der Gummiformteile Talkumspuren auftreten. Diese stellen keine Gefahr für Ihren Fahrzeuglack dar und können leicht mit Wasser abgewischt werden (Nicht trocken wegpolieren!). Hinweis für unsere Vertriebspartner: Bitte übergeben Sie Ihrem Kunden diese Montageanleitung nach erfolgtem PAULCHEN – Anbau.
- Seite 7 Bitte montieren Sie das System nach vorliegender Anleitung; es geht ganz einfach. Sofern Sie dennoch Probleme haben sollten, rufen Sie uns gern über unten genannte Hotline an. Wir wünschen Ihnen viel Freude mit PAULCHEN. Vielen Dank auch für die Beachtung der nachfolgenden Hinweise: Überschreiten Sie nicht die angegebene Traglast Ihres Trägers.
