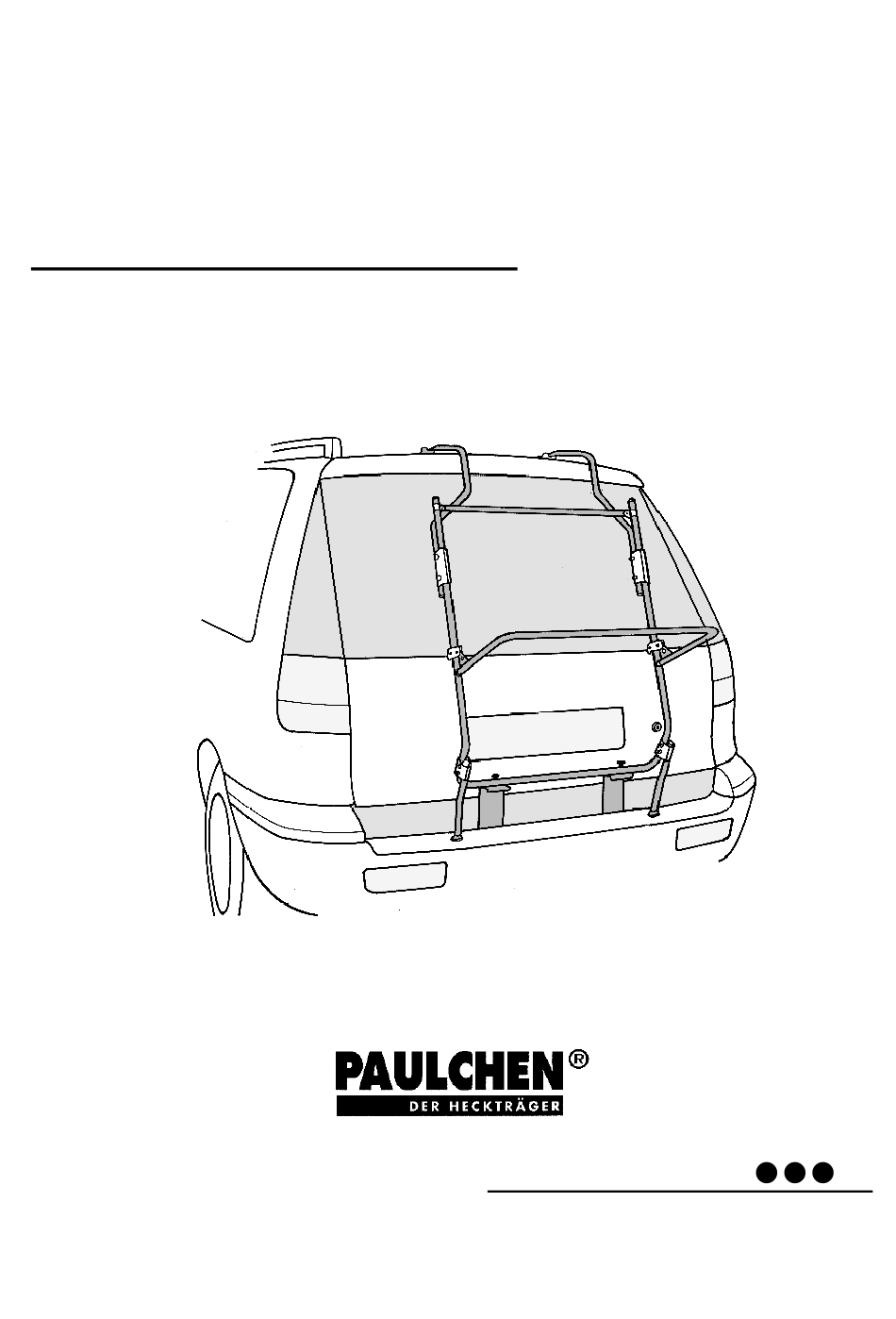

- Seite 1 Montageanleitung Heckträger für: Art. Nr. 822701 Renault Laguna Grandtour Zuladung 50 kg Achtung! Bei montiertem Trägergestell, darf das Heckfenster nicht geöffnet werden. STAND: 11/00 Bitte folgen ® C-29 822701...
- Seite 2 • Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen und den Lieferumfang kontrollieren. • Bevor die oberen und die unteren Montageelemente eingehängt werden, muß die Heckklappe gründlich gereinigt werden. Zur fachgerechten Montage benötigen Sie folgendes Werkzeug: Zwei 10er Ring- oder Maulschlüssel. Einen 13er Ring- oder Maulschlüssel.
- Seite 3 ® 1/2 Montage der Befestigungselemente. 1. Befestigen Sie die Gummiformteile (24) an den oberen Montageelementen (4L-Links und 4R-Rechts)). Bei einigen Montageelementen wurden bereits werkseitig transparente Lackschutzfolien eingeklebt, die keinesfalls entfernt werden dürfen. Beispiel siehe unten. Unsere Montagewinkel sind fahrzeugspezifisch. Lackschutzfolie Die im Montagesatz enthaltenen Winkel können daher in der Form von den abgebildeten Winkeln abweichen.
- Seite 4 ® 4/5 Einstellung der Trägerlänge. 4. Befestigen Sie die Gummiformteile (24) an den unteren Montageelementen gem. Abb. und hängen Sie sie in die Heckklappe ein. Richten Sie die unteren Montageelemente (3) so aus, daß die Vierkantstanzungen der unteren Montageelemente (3) genau unter den Bohrungen des Trägerrohres liegen.
- Seite 5 ® 6 Montage des Trägers. 6. Anschließend verbinden Sie die unteren Montageelemente (3) mit dem Trägergestell (1): Ziehen Sie das Trägergestell herunter, führen Sie die Spannschrauben (14) durch die Öffnungen Montageelementen Trägerrohr. Anschließend drehen Rändelmuttern (13) so fest an, bis das Trägerrohr auf den unteren Montageelementen (3) aufliegt.
- Seite 6 Abb. zwischen den Schellen (15) und dem Lastenrahmen (2) eingesetzt werden. Allgemeine Informationen : ® Mit dem PAULCHEN - Heckträger haben Sie ein vielseitig nutzbares PAULCHEN-Heckträger befördern Fahrräder ohne • Qualitätsprodukt erworben, das speziell auch auf Ihr Fahrzeug angepaßt Radtransporthüllen.
