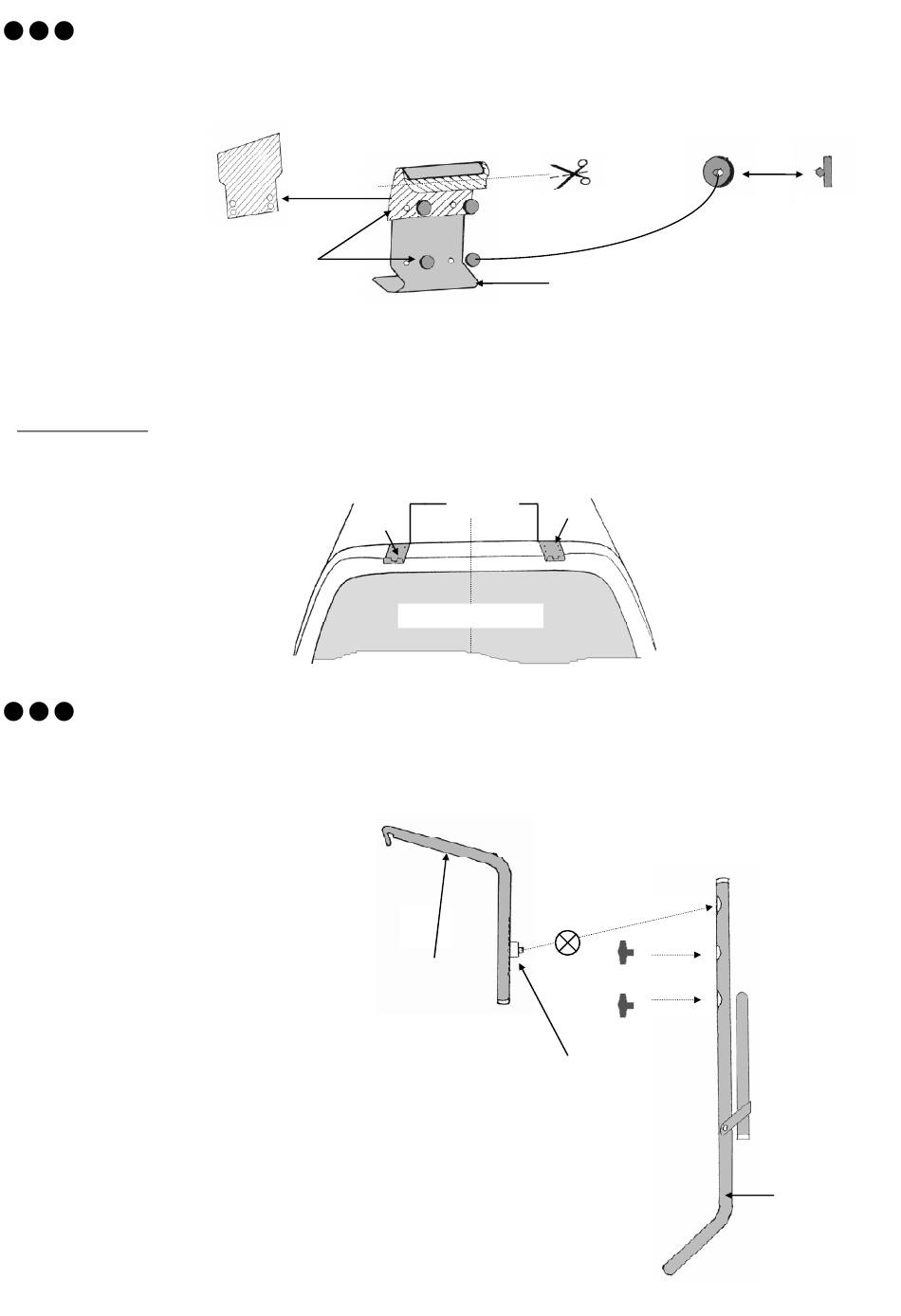

® 1/2 Montage der Befestigungselemente.
1
. Befestigen Sie die Gummiformteile (24) an den oberen Montageelementen (4L - Links und 4R - Rechts).
2. Hängen Sie die oberen Montageelemente L-Links, R-Rechts in die halb geöffnete Heckklappe ein. Der Abstand zwischen
den Innenkanten der oberen Montageelemente muß 530 mm betragen. Siehe Abb.
Tip: Sie können beide Montageelemente (4L, 4R) bei halb geöffneter Heckklappe von einer Seite aus einhängen. Anschließend
verschieben Sie die Montageelemente bei geschlossener Hecktür seitlich (mittig ausrichten).
Wichtiger Hinweis: Halten Sie die Montageelemente beim Öffnen und Schließen der Heckklappe fest. Ein verrutschtes
Montageelement kann beim Öffnen der Heckklappe verkanten und zu Schäden an Ihrem Fahrzeug führen.
® 3.1. Montage der Tragarme.
3.1. Stecken Sie die Tragarme (6) mit den Fixierstiften (F) in die angekreuzten Bohrungen der Trägerrohre.
Die nicht benötigten Bohrungen der Trägerrohre werden mit den beigefügten Kunststoffstopfen verschlossen.
24
4L
3.1.
6
4 L
530 mm
4R
Mitte
F
Träger Seiten Ansicht.
