Verwandte Anleitungen für Paulchen Fahrradhaltesystem First Class
Inhaltszusammenfassung für Paulchen Fahrradhaltesystem First Class

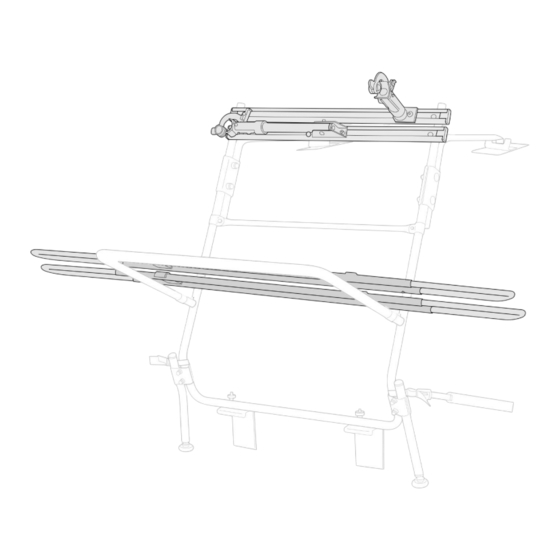

- Seite 1 Fahrradhaltesystem First Class Montageanleitung Art.-Nr.: 3020...
- Seite 2 Bezeichnung Menge Teleskopschiene 5cm Gewindeschelle Gewindeschellen Gummi Sechsrundschraube M8 x 12mm C-Schiene 67,5cm Flachmutter Endkappe für C-Schiene Profihalter I Profihalter II Schlüssel für Profihalter Sechsrundschlüssel TR40 Innensechskantschlüssel 3 mm Teleskopschienen-Adapter Teleskopschienen-Adapterschelle Radaufnahme Schlossschraube M6 x 20mm Sicherheitsmutter M6 Schutzkappe M6 Gurt 45 cm Benötigt wird ein Sechsrundschlüssel TR40 und ein Hammer Required a 6lobe TR40 key and a hammer...
- Seite 3 Hinweise Attention 2&3 180622-3020-1.2 Seite 3 von 15...
- Seite 4 180622-3020-1.2 Seite 4 von 15...
- Seite 5 180622-3020-1.2 Seite 5 von 15...
- Seite 6 Beachten Sie, dass bei der Montage des Lastenrahmen und Fahrradschienen die Rückleuchten des Fahrzeugs frei bleiben! Please note that when the load frame and bicycle rails are installed, the taillights of the vehicle remain free! 180622-3020-1.2 Seite 6 von 15...
- Seite 7 Messen Sie den Radabstand jedes Fahrrades; Folgen Sie der Anleitung anhand Ihres Maßes. Measure the wheel distance of any bike; Follow the instructions on the basis of your measurements. bis 117 cm ab 118 cm up to 117 cm from 118 cm 180622-3020-1.2 Seite 7 von 15...
- Seite 8 Teleskopschienenadapter Telescopic rail adapter Es wird lediglich ein Adapter pro Schiene benötigt. It only requires one adapter per rail. 180622-3020-1.2 Seite 8 von 15...
-
Seite 9: Hinweise Für Die Bedienung
Hinweise für die Bedienung für Profihalter I und II Weiter / Wider Enger / Tighter 180622-3020-1.2 Seite 9 von 15... - Seite 10 Bedienungsanleitung für das erste Fahrrad Operating instructions for the 1st Bicycle A 2x B 2x not ok 180622-3020-1.2 Seite 10 von 15...
- Seite 11 Der Fahrradhalter muss stramm eingestellt werden! Der Fahrradrahmen darf sich nicht im Fahrradhalter bewegen! Adjust the holder so that the bicycle frame has no clearance in the holder! 180622-3020-1.2 Seite 11 von 15...
- Seite 12 not ok ca. 5% ca. 95% Bei E-Bikes müssen die Fahrräder mit Hilfe der beigelegten Gurte an der Fahrradschiene festgemacht werden. Siehe Abb. In the case of e-bikes, the bicycles must be fixed to the bicycle rail using the attached straps. See Fig.
- Seite 13 Bedienungsanleitung für das zweite Fahrrad Operating instructions for the 2nd Bicycle A 2x B 2x not ok 180622-3020-1.2 Seite 13 von 15...
- Seite 14 Stellen Sie den Fahrradhalter so ein, dass der Fahrradrahmen kein Spiel hat! Adjust the holder so that the bicycle frame has no clearance in the holder! 180622-3020-1.2 Seite 14 von 15...
- Seite 15 not ok ca. 95% ca. 5% Bei E-Bikes müssen die Fahrräder mit Hilfe der beigelegten Gurte an der Fahrradschiene festgemacht werden. Siehe Abb. In the case of e-bikes, the bicycles must be fixed to the bicycle rail using the attached straps. See Fig.
