Paulchen K-7 Montageanleitung
Quicklinks
Verwandte Anleitungen für Paulchen K-7
Inhaltszusammenfassung für Paulchen K-7

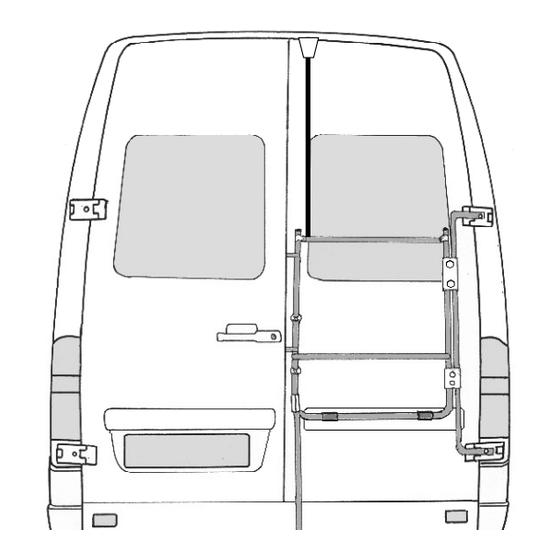

- Seite 1 Montageanleitung Art. 813315 Mercedes Sprinter / VW Crafter Zuladung: 40 kg...
- Seite 2 1. Schrauben Sie den Seitenbügel an die vorhandenen Scharnierbohrungen der rechten Hecktür an. (Siehe Abb. 1). Obere Bohrung verwenden. Becherschraube Kunststoffscheibe Edelstahlscheibe Abb. 1. Mutter M8 Seitenbügel Kunststoffscheibe – vergrößerte Bohrung Edelstahlscheibe selbstsichernde Mutter Kunststoffkappe 2. Das Trägergestell wird mit Hilfe der Klemmbacken mit dem Seitenbügel verbunden. Achten Sie darauf, daß die langen Klemmbacken oben und die kurzen Klemmbacken im unteren Bereich montiert werden (Siehe Abb.
- Seite 3 3. Richten Sie das Trägergestell dabei in der Höhe so aus, daß der Stützfuß oberhalb der Sicke anliegt. Kleben Sie vorher im Andruckbereich des Stützfußes die Lackschutzfolien auf (Siehe Abb. 4.). Wenn der Heckträger parallel in der Flucht zur Hecktür steht, können Sie die Schrauben an den Klemmbacken fest anziehen (max. 11 Nm). Abb.
- Seite 4 6. Befestigen Sie den Lastenrahmen mit Hilfe der dafür vorgesehenen Schellen am Trägergestell. Der Lastenrahmen ist in der Höhe verstellbar. Beachten Sie jedoch, daß die Ladung (z. B. Fahrräder) weder das Kennzeichen noch die Heckbeleuchtung verdecken darf. Bei Befestigung des Lastenrahmens müssen zuerst die längeren Schrauben (SL) angezogen werden, danach die kürzeren Schrauben (SK).
- Seite 5 Fahrrad-Programm 1. Montieren Sie die C-Schiene (1) im oberen Bereich am Trägergestell. Die Gewindeschellen (2) müssen mit Unterleggummis (3) versehen werden 2. Verbinden Sie die Fahrradhalterung mit dem Abb. 1.1. Anzugsdrehmoment 10 Nm. Gleitstein und schieben Sie ihn in die C-Schiene Abb.
-
Seite 6: Allgemeine Hinweise
Bitte montieren Sie das System nach vorliegender Anleitung; es geht ganz einfach. Sofern Sie dennoch Probleme haben sollten, rufen Sie uns gern über unten genannte Hotline an. Wir wünschen Ihnen viel Freude mit PAULCHEN. Vielen Dank auch für die Beachtung der nachfolgenden Hinweise: Überschreiten Sie nicht die angegebene Traglast Ihres Trägers.
