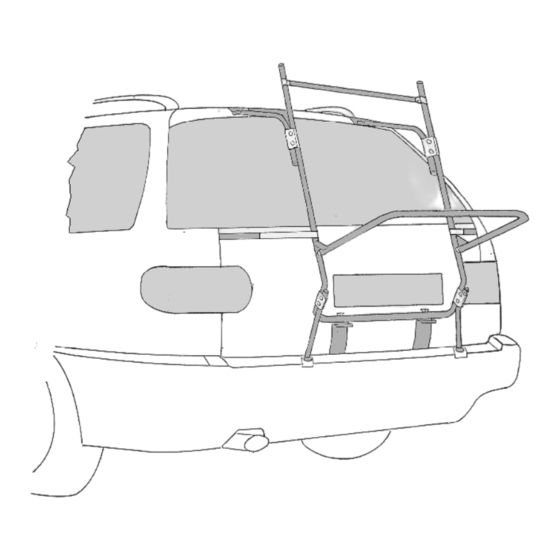

- Seite 1 Montageanleitung Heckträger für: Mitsubishi Space Wagon Motion Plus mit Spoiler Zuladung 50 kg Art. Nr. 871213 STAND: 10/01 Bitte folgen Bitte folgen Bitte folgen Bitte folgen ® H-31 K1-WLR-TLR-QLR-M...
- Seite 2 • Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen und den Lieferumfang kontrollieren. • Bevor die oberen und die unteren Montageelemente eingehängt werden, muß die Heckklappe gründlich gereinigt werden. Zur fachgerechten Montage benötigen Sie folgendes Werkzeug: Zwei 10er Ring- oder Maulschlüssel. Einen 13er Ring- oder Maulschlüssel.
- Seite 3 ® 1/2 Montage der Befestigungselemente. 1. Befestigen Sie die Gummiformteile (24) an den oberen Montageelementen (4L-Links und 4R-Rechts)). Bei einigen Montageelementen wurden bereits werkseitig transparente Lackschutzfolien eingeklebt, die keinesfalls entfernt werden dürfen. Beispiel siehe unten. Unsere Montagewinkel sind fahrzeugspezifisch. Die im Montagesatz enthaltenen Winkel können daher in der Form von den abgebildeten Winkeln abweichen.
-
Seite 4: Der Fixierstift (F) Ist Werkseitig In Die Richtige
® 3.2./ 3.3./ 3.4. Montage der Tragarme. 3.2. 3.3. 3.4. 6 L - (Links) 3.2. Der Fixierstift (F) ist werkseitig in die richtige 3.3. Danach umschließen Sie die verbundenen 3.4. Die Trägerlänge ist jetzt fahrzeugspezifisch Position eingepreßt. Die Lochposition sollte unter Rohre mit den Klemmbacken (8) gem. - Seite 5 ® 4/5 Montage des Trägers. Abb. 4.2. Abb. 4.1. Beispiel! 5. Verbinden Sie die unteren Montageelemente (3) mit 4. Befestigen Sie die Gummiformteile (24) an Trägergestell (1). Hierzu ziehen Lackschutzfolie den unteren Montageelementen. Bei einigen Trägergestell herunter und zu sich heran, bis sich die Montageelementen wurden bereits werkseitig Bohrung im Trägerrohr genau in der Flucht der Lackschutzfolien eingeklebt, die keinesfalls...
- Seite 6 ® 7 Montage des Lastenrahmens. 7. Befestigen Sie den Lastenrahmen (2) mit Hilfe der dafür vorgesehenen Schellen (15) am Trägergestell (1). Der Lastenrahmen ist in der Höhe verstellbar. Beachten Sie jedoch, daß die Ladung (z. B. Fahrräder) weder das Kennzeichen noch die Heckbeleuchtung verdecken darf.
- Seite 7 Nach dem Entfernen der Montagelemente können im Bereich der Gummiformteile Talkumspuren auftreten. Diese stellen keine Gefahr für Ihren Fahrzeuglack dar und können leicht mit Wasser abgewischt werden (Nicht trocken wegpolieren!). Hinweis für unsere Vertriebspartner: Bitte übergeben Sie Ihrem Kunden diese Montageanleitung nach erfolgtem PAULCHEN – Anbau.
- Seite 8 Bitte montieren Sie das System nach vorliegender Anleitung; es geht ganz einfach. Sofern Sie dennoch Probleme haben sollten, rufen Sie uns gern über unten genannte Hotline an. Wir wünschen Ihnen viel Freude mit PAULCHEN. Vielen Dank auch für die Beachtung der nachfolgenden Hinweise: Überschreiten Sie nicht die angegebene Traglast Ihres Trägers.
- Seite 9 Lastenrahmenhalter ® Der Rahmenhalter ist in der Der Lastenrahmenhalter ist Höhe verstellbar. in der Höhe verstellbar. Schiebehülsen mit der Öffnung über das Rohr drücken. Zur Sicherung über die Klammer schieben.
