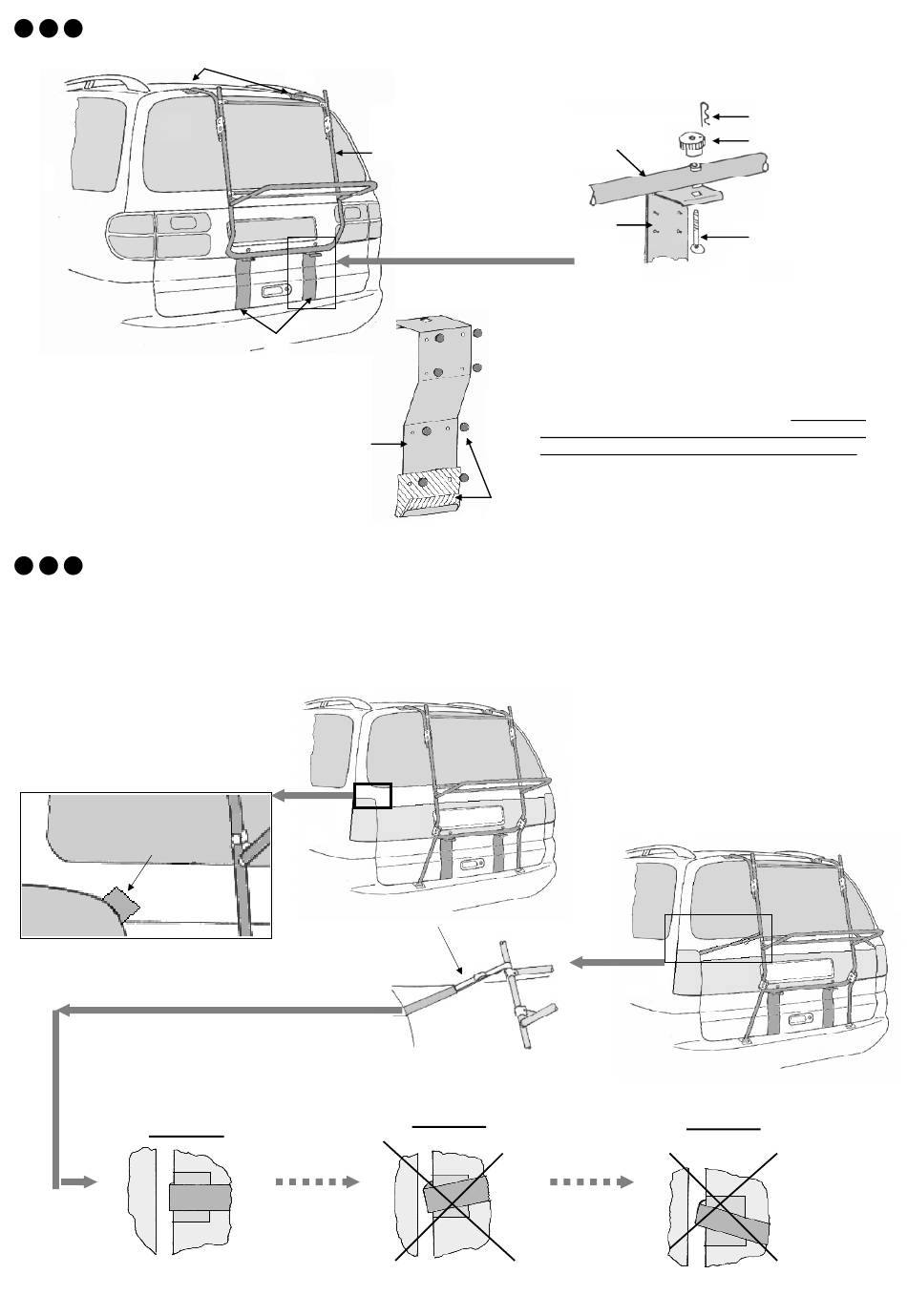

4. Befestigen Sie die Gummiformteile (24) an
den unteren Montageelementen gem. Abb.
und hängen Sie
sie in die leicht geöffnete
Heckklappe ein. Richten Sie die unteren
Montageelemente
(3) so aus, daß die
Vierkantstanzungen der unteren Montage-
elemente (3) genau unter den Bohrungen
des Trägerrohres liegen.
® 6 Montage der Querlasthaltebänder.
6 .Bevor Sie die Querlasthaltebänder einhängen, kleben Sie unbedingt die Lackschutzfolien im Einhängebereich auf die Karosserie.
Die Querlasthaltebänder ( 29) dienen der seitlichen Stabilisierung des Heckträgers. Hängen Sie die Querlasthaltebänder bei leicht
geöffneter Heckklappe ein. Schließen Sie die Heckklappe und ziehen Sie beide Querlasthaltebänder leicht auf Spannung an. Jetzt
werden die Muttern (11) an den Klemmbacken (8) fest angezogen. Die Muttern dürfen bis max. 11 Nm angezogen werden.
Abschließend ziehen Sie die Querlasthaltebänder gleichmäßig fest.
Vor Auftragen der Schutzfolie
Oberfläche der Heckklappe
gründlich säubern.
Lackschutzfolie
RICHTIG
Montage des Trägers.
4
3
3
1
5. Verbinden Sie die unteren Montageelemente
(3) mit dem Trägergestell (1). Hierzu ziehen Sie
das Trägergestell herunter und zu sich heran, bis
sich die Bohrung im Trägerrohr genau in der
Flucht
Montageelemente befindet. Führen Sie nun die
Spannschrauben (14) durch die Öffnungen von
Montageelementen und Trägerrohr (Achten Sie
darauf, daß der Vierkant der Schraube richtig in
der
Drehen Sie nun die Rändelmuttern (13) so weit
an, bis das Trägerrohr auf den unteren Montage-
24
elementen
Träger verspannt und erhält seine Stabilität.
29
FALSCH
1
3
der
Vierkantstanzung
Stanzung des
Montageelements sitzt).
(3)
aufliegt. Hierdurch wird der
FALSCH
22
13
14
der
unteren
