6.3 Auswechseln der Spannpinolen

- Spannbacken und Werkzeuge abnehmen
- 4 Stück Zylinderschrauben (Pos.27) lösen & Messerhalter abnehmen
(Achtung: Dichtring dabei nicht beschädigen)
- Lösen der 3 Stück Zylinderschrauben (Pos. 26)
- Pinole vorsichtig aus der Maschine herausziehen
- Pinole in die Maschine einführen
- Befestigen der 3 Stück Zylinderschrauben (Pos. 26)
- Messerhalter aufsetzen (Achtung: Dichtring dabei nicht beschädigen)
- 4 Stück Zylinderschrauben (Pos. 27) befestigen
Das Auswechseln der Pinolen von Pinole Gr. 1 auf Pinole Gr.2 oder andersherum, sowie der bedingte
Austausch der Messerhalter, erfolgt analog.

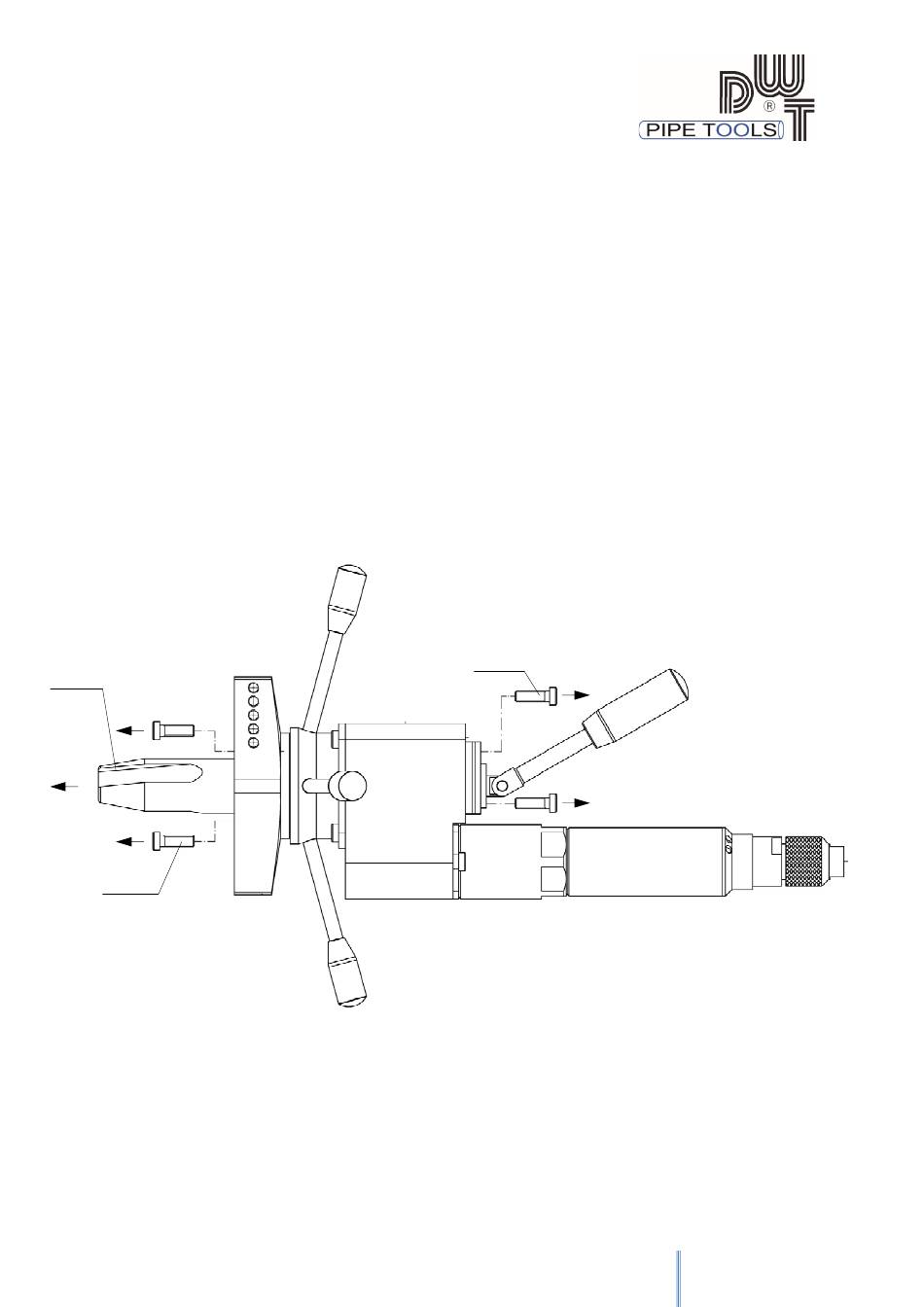

Pos. 14
