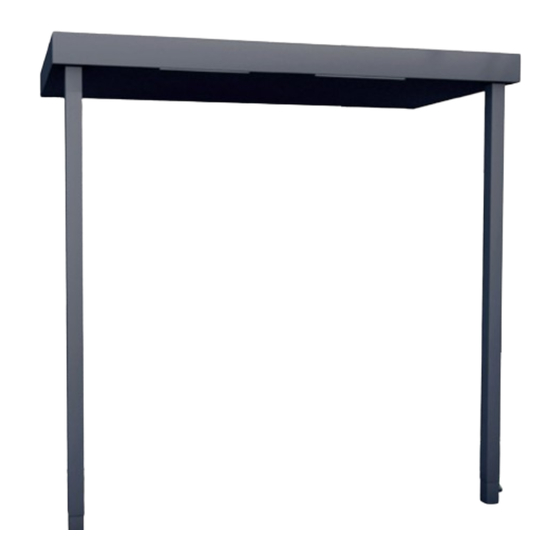

Rechteckvordach BS Plus XL 250 - Upgrade
mit Seitenteil + Pfosten oder 2 Pfosten
Montageanleitung
D
Assembly instructions
GB
Instructions de montage
F
Montagevoorschriften
NL
Rechteckvordach BS Plus XL mit Seitenblende + Pfosten
Rechteckvordach BS Plus XL mit Seitenblende + Pfosten
oder 2 Pfosten - Artikel 75008032 - 75008322
oder 2 Pfosten - Artikel 75008032 - 75008322
Nr.: 9219121
Werbung
Verwandte Anleitungen für Gutta BS Plus XL 250
Inhaltszusammenfassung für Gutta BS Plus XL 250
- Seite 1 Rechteckvordach BS Plus XL 250 - Upgrade mit Seitenteil + Pfosten oder 2 Pfosten Montageanleitung Nr.: 9219121 Assembly instructions Instructions de montage Montagevoorschriften Rechteckvordach BS Plus XL mit Seitenblende + Pfosten Rechteckvordach BS Plus XL mit Seitenblende + Pfosten oder 2 Pfosten - Artikel 75008032 - 75008322...
- Seite 2 Important Recommandations Wichtige Hinweise! Reccommendations! importantes ! • Vor der Montage bitte Montageanleitung genau- • Prior to assembly please study the assembly in- • Avant le montage, veuillez lire attentivement les instructions de montage et vérifier que le produit estens durchlesen und Produkt auf evtl. Transport- structions in detail and check the consignment for schäden bzw.
- Seite 3 Bezeichnung Stück Designation Pieces Désignation Piéces BS plus XL BS plus XL mit Seitenteil und mit 2 Pfosten Pfosten Dübel | Plugs | Cheville | Drevel Ø 12 mm U-Scheibe | Washers | Rondelle | Sluitring Schraube | Screw | Vis | Schroef 10x80 mm Metallschraube | Metal srew | Vis à...
- Seite 4 Fugendichtband | Joint sealing tape | Bande de scellement pour joints | Afdichtband Dübel | Plugs | Cheville | Drevel Ø 10 mm U-Scheibe | Washers | Rondelle | Sluitring Schraube | Screw | Vis | Schroef 8 x 80 mm LED-Lichttechnik Energieeffizienzklasse E Umweltfreundlich &...
- Seite 5 Anbaumaße BS PLUS XL Mounting dimensions BS PLUS XL Dimensions de montage BS PLUS XL Montageafmetingen BS PLUS XL 2380 mm 647 mm 110 mm 647 mm 647 mm 60 mm BS Plus XL 12 x 55 mm 12 x 12 x Neigung ->...
- Seite 6 Montage BS PLUS XL mit 2 Pfosten Montage BS PLUS XL with 2 posts Instructions BS PLUS XL avec 2 poteaux Montage BS PLUS XL met 2 paal Montage der oberen Befestigungswinkel am Vordach Mounting the upper mounting brackets on the canopy BS Plus XL Montage des supports de fixation supérieurs sur l‘avant-toit Montage van de bovenste bevestigingsbeugels op de luifel...
- Seite 7 Montage BS PLUS XL mit Seitenteil und Pfosten Montage BS PLUS XL with side panel and post Montage BS PLUS XL avec partie latérale et poteaux Montage BS PLUS XL met zijpaneel en tussenstijl Montage der oberen Befestigungswinkel am Vordach Mounting the upper mounting brackets on the canopy BS Plus XL Montage des supports de fixation supérieurs sur l‘avant-toit...
- Seite 8 Montage BS PLUS XL mit Pfosten Montage BS PLUS XL mit Seitenteil Montage BS PLUS XL with posts Montage BS PLUS XL with side panel Instructions BS PLUS XL avec poteaux Instructions BS PLUS XL avec panneau latéral Montage BS PLUS XL met zijpaneel Montage BS PLUS XL met paal Stromanschluss für LED Panel vorbereiten Preparing the power cable...
- Seite 9 Montage BS PLUS XL mit Pfosten Montage BS PLUS XL mit Seitenteil Montage BS PLUS XL with posts Montage BS PLUS XL with side panel Instructions BS PLUS XL avec poteaux Instructions BS PLUS XL avec panneau latéral Montage BS PLUS XL met zijpaneel Montage BS PLUS XL met paal Befestigung von unten Fastening from below...
- Seite 10 Montage BS PLUS XL mit Pfosten Montage BS PLUS XL with posts Instructions BS PLUS XL avec poteaux Montage BS PLUS XL met paal BS Plus XL 8x80 BS Plus XL je 1x Pendel Pendulum Unteren Befestigungspunkt für Befestigungswinkel Pendule Slinger mittels Pendel ausjustieren.
- Seite 11 Montage BS PLUS XL mit Seitenteil Montage BS PLUS XL with side panel Instructions BS PLUS XL avec panneau latéral Montage BS PLUS XL met zijpaneel 83,5 mm Zusammenfügen Assembly Affilier Aaneenvoegen OBEN | Top Dichten Sie das Seitenteil wie abge- bildet mit dem Dichtband ab.
- Seite 12 Montage BS PLUS XL mit Pfosten Montage BS PLUS XL with posts Instructions BS PLUS XL avec poteaux Montage BS PLUS XL met paal BS Plus XL Setzten Sie den oberen Teil des Pfostens auf den oberen Befestigungswinkel und verschrau- ben Sie diesen beidseitig mit den dazugehörigen Schrauben.
- Seite 13 Montage BS PLUS XL mit Seitenteil Montage BS PLUS XL with side panel Instructions BS PLUS XL avec panneau latéral Montage BS PLUS XL met zijpaneel Befestigung Mounting Fixation Bevestiging Bohren Sie die Löcher mit einem Bohrer Ø 3,5 mm vor. Montieren Sie die Schrauben wie angezeigt. BS Plus XL Drill the holes with a Ø...
- Seite 14 Montage BS PLUS XL mit Pfosten Montage BS PLUS XL mit Seitenteil Montage BS PLUS XL with posts Montage BS PLUS XL with side panel Instructions BS PLUS XL avec poteaux Instructions BS PLUS XL avec panneau latéral Montage BS PLUS XL met paal Montage BS PLUS XL met zijpaneel Montage Pfosten ohne Entwässerung Mounting post without drainage...
- Seite 15 Montage BS PLUS XL mit Pfosten Montage BS PLUS XL mit Seitenteil Montage BS PLUS XL with posts Montage BS PLUS XL with side panel Instructions BS PLUS XL avec poteaux Instructions BS PLUS XL avec panneau latéral Montage BS PLUS XL met paal Montage BS PLUS XL met zijpaneel Schieben Sie den Unteren Teil des Pfostens über den Winkel.
- Seite 16 Rasengitter Gartenprodukte ... und vieles mehr ! Plates for crafts Lawn grids Garden products ... and much more ! www.gutta.com Gutta Werke GmbH Bau- und Heimwerkerprodukte Bahnhofstraße 51-57 D-77746 Schutterwald Telefon 0781 6090 Telefax 0781 6093200 info@gutta.com www.scobalit.de Scobalitwerk Wagner GmbH...
