Abschließende Arbeiten - Webasto Thermo Top Evo Einbaudokumentation

Citroen C4 Picasso
70
1
1
Ident.-Nr.: 1321285E
1
55
124
2
125
1
2
126
2
127
1
Stand: 05.03.2014

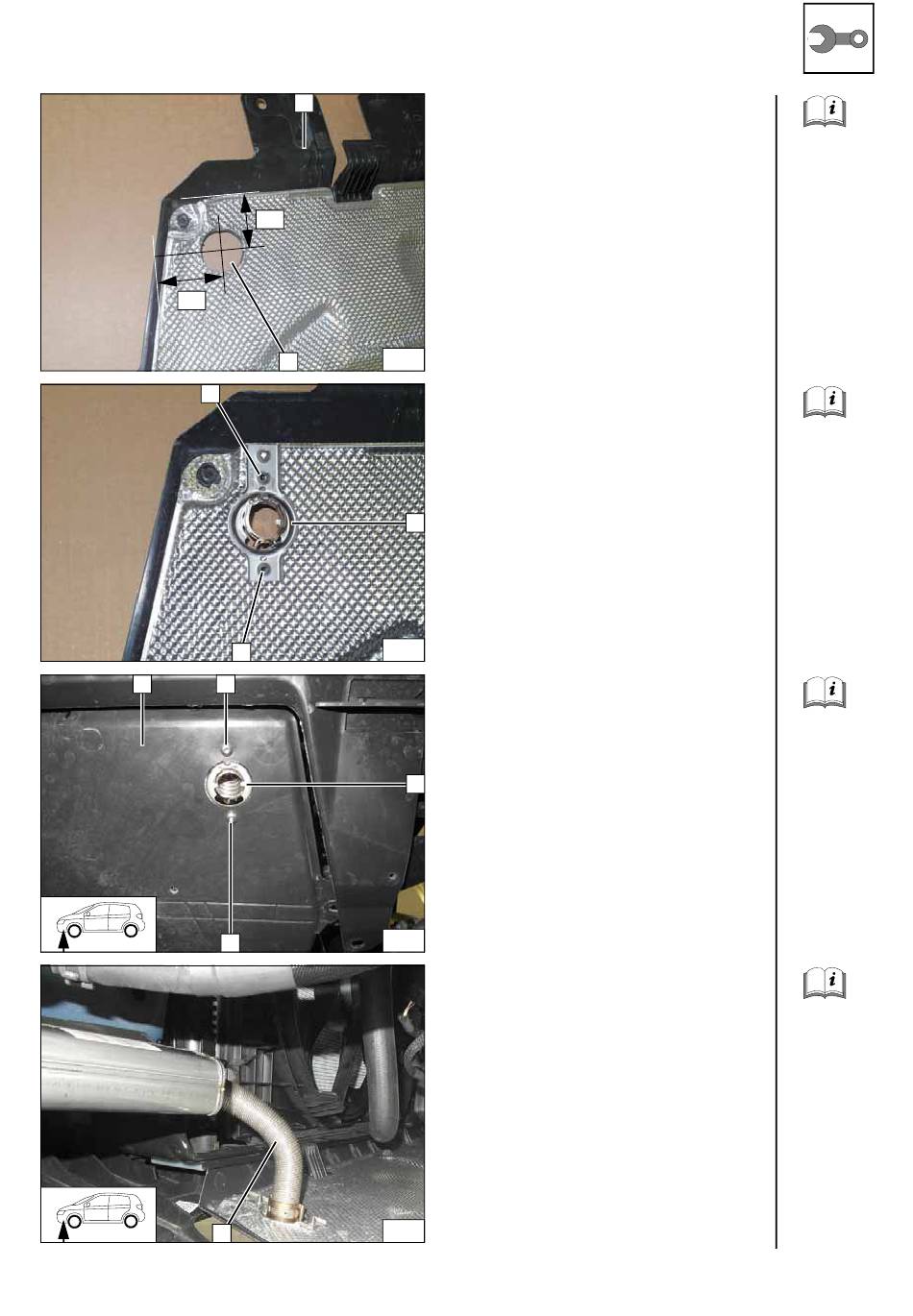

Abschließende Arbeiten
1 Untere Motorabdeckung
2 Bohrung (lt. Arbeitsschritt 1 der Einbau-
anweisung)
Abgasendfixierung 2 lt. Arbeitsschritt 3 der
Einbauanweisung auflegen und Lochbild 1
[2x] übertragen. Bohrung [2x] lt. Arbeitsschritt
4 der Einbauanweisung durch Motorab-
deckung und Dämmschutz an Position 1 !
2
Untere Motorabdeckung 1 montieren!
2 Blechschraube 5x13 [2x] lt. Arbeitsschritt
5 der Einbauanweisung
3 Abgasendfixierung
3
Abgasendstück 1 lt. Arbeitsschritt 6 - 8 der
Einbauanweisung montieren!
Bohrung in
Unterfahr-
schutz
Bohrun-
gen in Un-
terfahr-
schutz
Abgas-
endfixie-
rung mon-
tieren
Abgasend-
stück mon-
tieren
© Webasto Thermo & Comfort SE 44
