Kühlmittelkreislauf Benzin - Webasto Thermo Top Evo Einbaudokumentation

Citroen C4 Picasso
Kühlmittelkreislauf Benzin
ACHTUNG!
Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Schläuche knickfrei verlegen! Wenn
nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionieren, dass
kein anderer Schlauch beschädigt werden kann! Bei der Montage der Schläuche ist das Heizgerät mit
Kühlmittel zu befüllen!

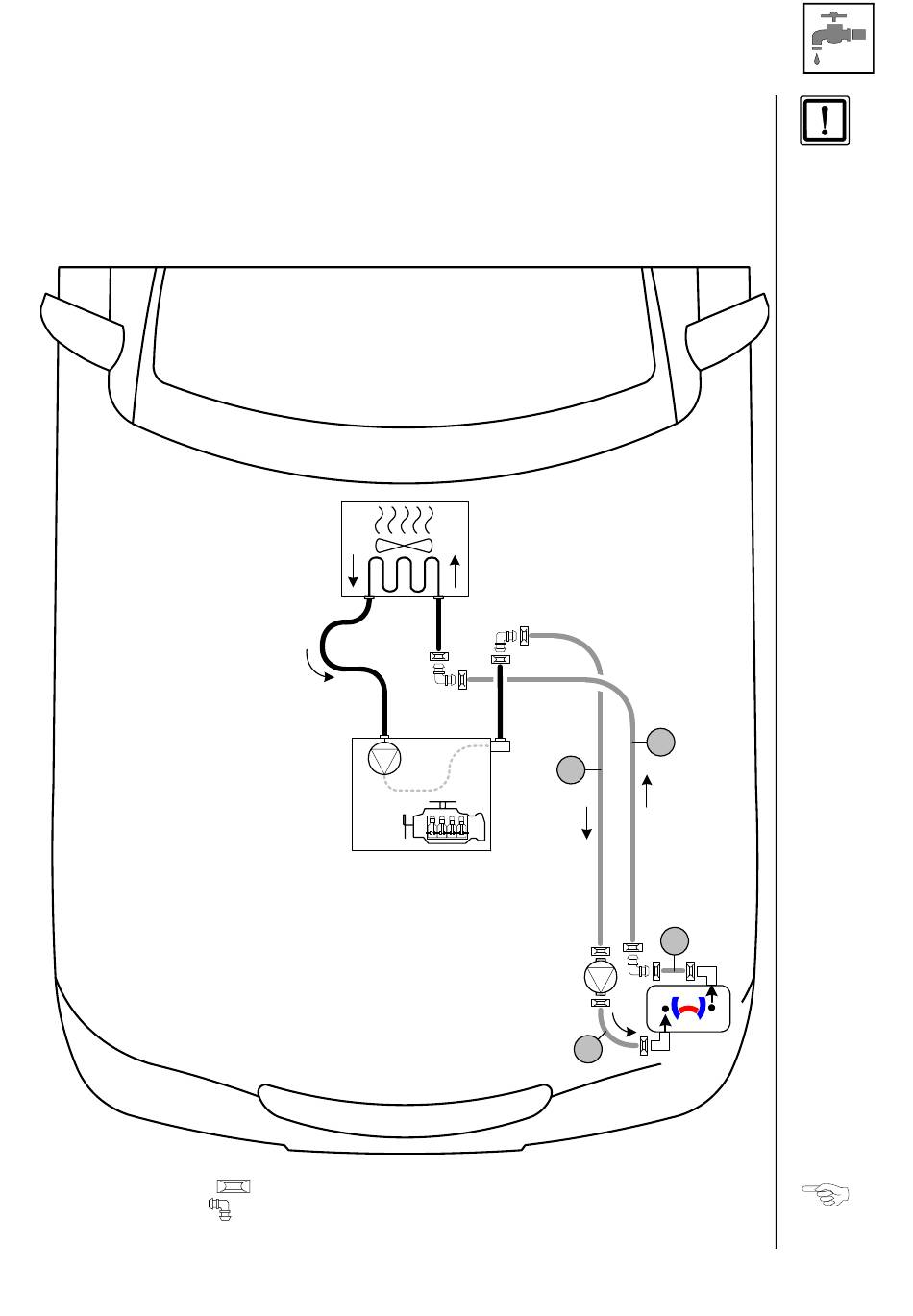

Der Anschluss erfolgt „Inline" gemäß nachfolgendem Schema:
Alle Federbandschellen
Alle Verbindungsrohre
Ident.-Nr.: 1321285E
= Ø 25!
= Ø 18x18!
Stand: 05.03.2014
D
A
C
B
© Webasto Thermo & Comfort SE
Schema
Schlauch-
verlegung
