Einbauort Vorbereiten - Webasto Thermo Top Evo Einbaudokumentation

Citroen C4 Picasso
1
1
180°
2
1
Ident.-Nr.: 1321285E
30
1
31
1
32
33
Stand: 05.03.2014

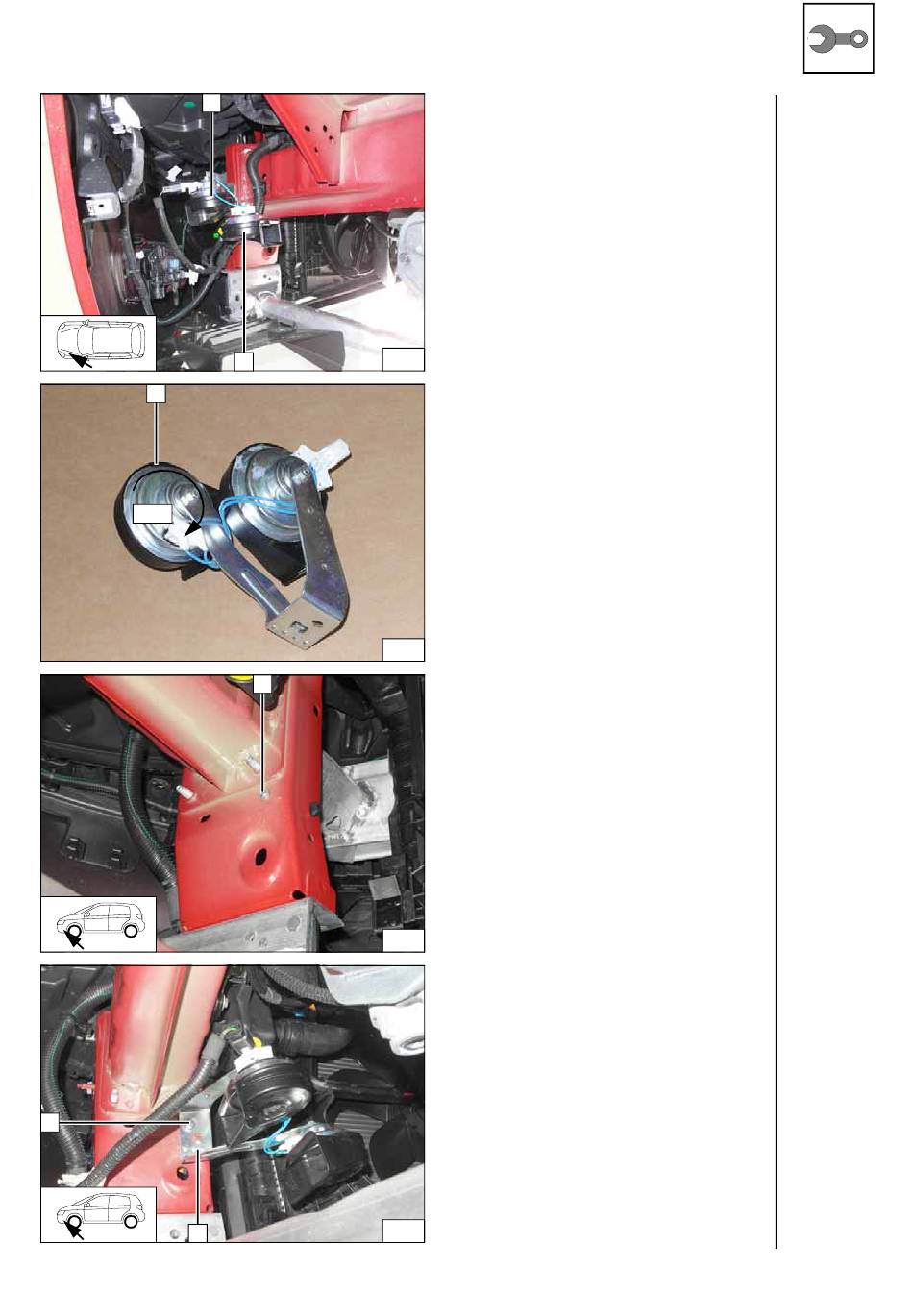

Einbauort vorbereiten

1 Hupen [2x] 1 mit Halterung
1 Hupe um 180° drehen
1 Bohrung auf Ø 9,1 aufbohren; Einniet-
mutter für Halterung Hupen
1 Halterung Hupen
2 Schraube M6x20, Federring, Karosserie-
scheibe
Hupen aus-
bauen
Hupe
drehen
Einnietmut-
ter ein-
ziehen
Hupen
montieren
© Webasto Thermo & Comfort SE 15
