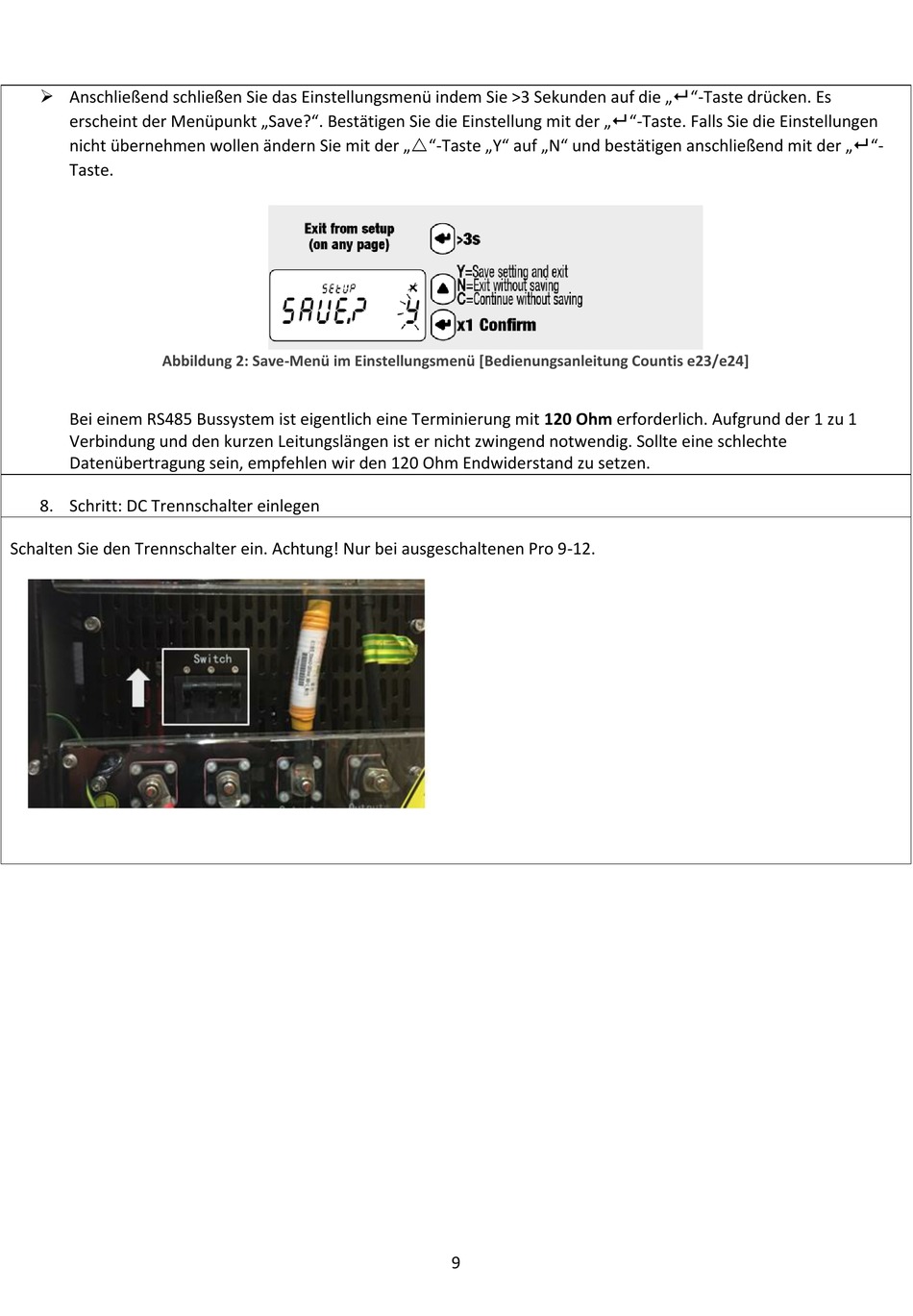

Fenecon Pro 9-12 Installationsleitfaden Seite 9

➢ Anschließend schließen Sie das Einstellungsmenü indem Sie >3 Sekunden auf die „  "-Taste drücken. Es
erscheint der Menüpunkt „Save?". Bestätigen Sie die Einstellung mit der „  "-Taste. Falls Sie die Einstellungen
nicht übernehmen wollen ändern Sie mit der „"-Taste „Y" auf „N" und bestätigen anschließend mit der „  "-
Taste.
Abbildung 2: Save-Menü im Einstellungsmenü [Bedienungsanleitung Countis e23/e24]
Bei einem RS485 Bussystem ist eigentlich eine Terminierung mit 120 Ohm erforderlich. Aufgrund der 1 zu 1
Verbindung und den kurzen Leitungslängen ist er nicht zwingend notwendig. Sollte eine schlechte
Datenübertragung sein, empfehlen wir den 120 Ohm Endwiderstand zu setzen.
8. Schritt: DC Trennschalter einlegen
Schalten Sie den Trennschalter ein. Achtung! Nur bei ausgeschaltenen Pro 9-12.
9
