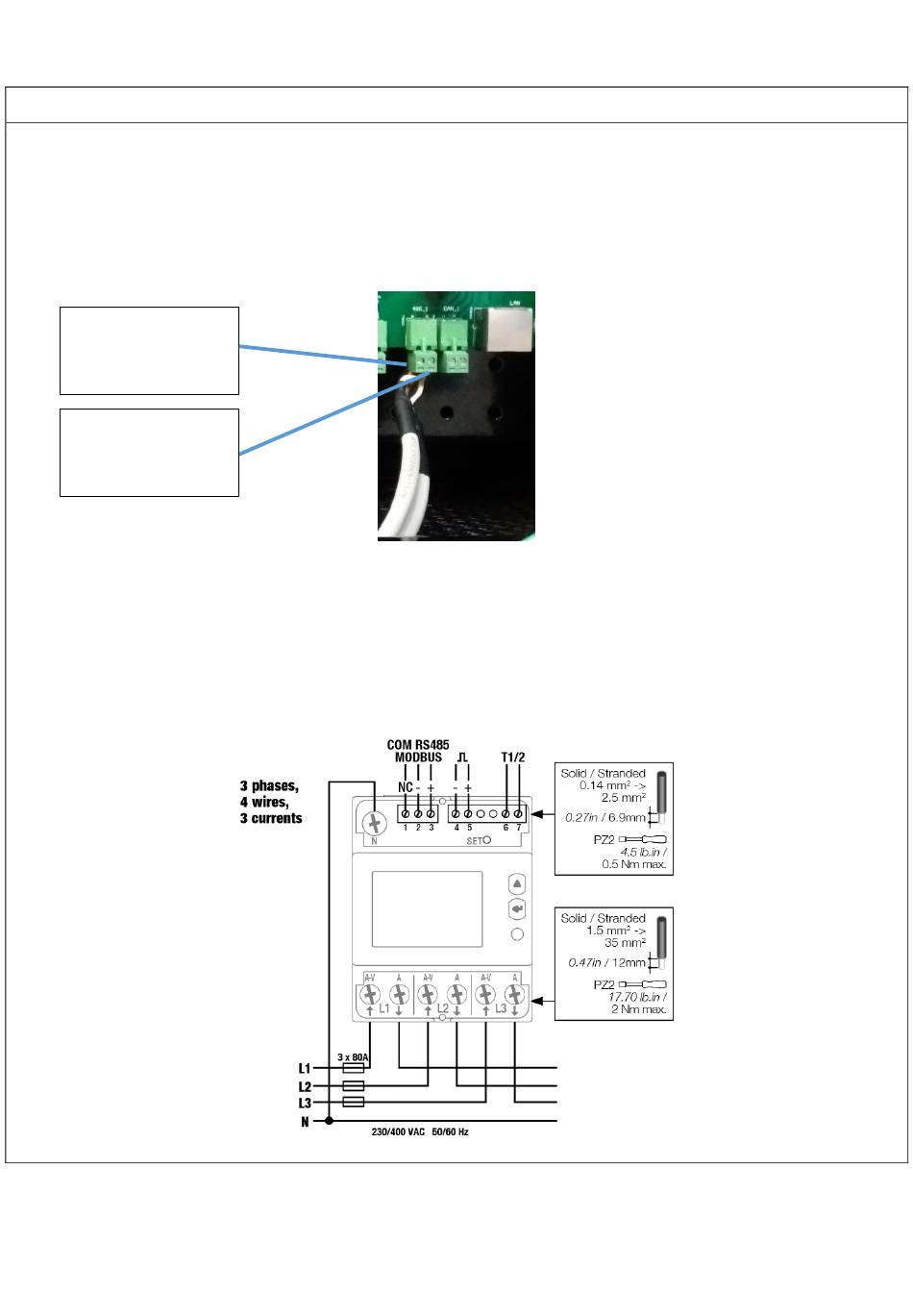

Fenecon Pro 9-12 Installationsleitfaden Seite 7

7. Schritt: Anschluss 3-Phasen Sensor
Für die Einbindung des Pro 9-12 in ein dreiphasiges Stromnetz ist der Socomec e24 erforderlich. Für die Verbindung
zwischen Socomec Leistungszähler und Pro 9-12 das mitgelieferte Kommunikationskabel (10m) verwenden.
Socomec e24:
1) 3-Phasensensor Anschlussklemme 3 (Plus) mit Pro 9-12 RS485_1 A (rechter Anschluss) verbinden.
2) 3-Phasensensor Anschlussklemme 2 (Minus) mit Pro 9-12 RS485_1 B (linker Anschluss) verbinden.
- Klemmstelle des
Phasen-Sensor an
der Klemme B
+ Klemmstelle des
Phasen-Sensor an
der Klemme A
Schließen Sie den Socomec e24 nach der folgenden Anschlussübersicht an. Achten Sie dabei Auf das Rechtsdrehfeld und
die Richtung des Stromflusses. Der RS485-Modbus ist auf den Klemmen 2 (-, B) und 3 (+, A). Achten Sie bitte auf die
korrekte Polung.
Übersicht der Anschlüsse:
Abbildung 1: Anschluss Socomec e24
7
