Fenecon Pro 9-12 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Pro 9-12:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Installations- und Benutzerhandbuch
Pro 9-12

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fenecon Pro 9-12

Inhaltszusammenfassung für Fenecon Pro 9-12

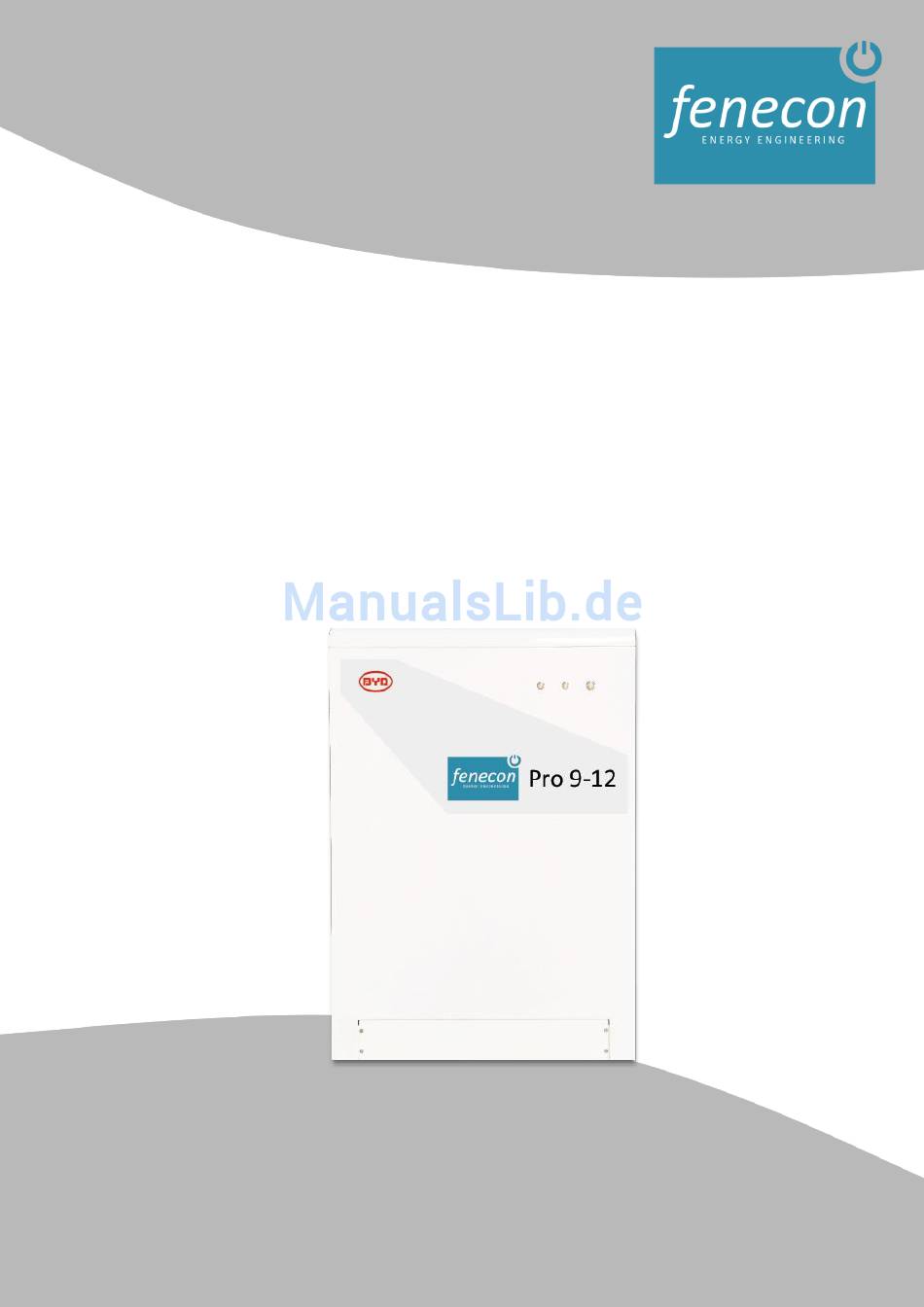

  • Seite 1 Installations- und Benutzerhandbuch Pro 9-12...

  • Seite 2: Inhaltsverzeichnis

    Aufstellungsort ............................11 Inbetriebnahme ............................16 Installation ................................. 19 Anlieferung und Aufstellung ........................19 Vorbereitung Anbindung Pro 9-12 ......................21 Anschluss an die Netzversorgung/Notstromlasten .................. 21 Anschluss der Stromsensoren für Wechselrichter ................... 23 FEMS Anbindung ............................25 Anschluss 3-Phasen Sensor........................28 Anschlüsse im Pro 9-12 ..........................
  • Seite 3 Funktionstest lokal ........................... 36 Allgemeine Bedienung ..........................38 Bedienung bei Fehlermeldung ........................40 Kontakt ................................42 Installations- und Benutzerhandbuch ©FENECON GmbH Seite 3...

  • Seite 4: Einleitung

    Sehr geehrter Kunde, vielen Dank für Ihren Kauf eines FENECON Pro 9-12 Energiespeichersystems des Herstellers BYD (Build Your Dreams). Gerne können Sie uns Ihre Anregungen in Bezug auf den Pro 9-12 mitteilen, damit wir die Qualität unsere Produkte weiterentwickeln können.

  • Seite 5: Normen & Richtlinien

    2 Produktbeschreibung 2.1 Kurzbeschreibung Der FENECON Pro 9-12 ist in der Lage, neben der Eigenversorgung auch netzstützende Aufgaben zu übernehmen. Über aktivierbare Applikationen (Apps) ist der Speicher für den Einsatz im Regelenergiemarkt vorbereitet, er lässt sich bei negativen Strompreisen laden oder intelligent in Gebäude-Automatisierungssysteme einbinden.

  • Seite 6: Lieferumfang

    - Installations- und Benutzerhandbuch - Busadapter mit Verbindungskabel für FEMS Der Pro 9-12 sollte in der Nähe des Verteilerkastens installiert sein, da für die Stromsensoren nur ein 10 m Verbindungskabel zur Verfügung steht. Die Länge darf nicht verändert werden. (Auf Anfrage ersetzbar durch weiteren 3-Phasenzähler)

  • Seite 7: Technische Daten

    2.3 Technische Daten Allgemeine technische Daten: Abmessungen: Abbildung 2: Bemaßungen des Pro 9-12 Installations- und Benutzerhandbuch ©FENECON GmbH Seite 7...

  • Seite 8: Typenschild

    Das Typenschild befindet sich auf der linken Seite des Pro 9-12, welches mit wichtigen Informationen und Daten des Pro 9-12 versehen ist. Es muss gut geschützt sein während der Inbetriebnahme, Installation, Betrieb und Wartung. Es darf nicht abgenommen, versetzt oder beschädigt werden.

  • Seite 9: Anwendungen

    öffentlichen Netz bezogen. Sind alle Lasten versorgt und liegt ein Energieüberschuss der PV-Anlage vor, so wird der Überschuss in die Batterie des Pro 9-12 geladen. Ist der Batterieladezustand von 100 % erreicht, wird die Stromproduktion in das öffentliche Netz eingespeist.

  • Seite 10: Parallelbetrieb

    3.4 Parallelbetrieb Wir bieten die Möglichkeit mehrere Pro 9-12 parallel ans Netz anzubinden. Dazu müssen keine weiteren Messeinrichtungen installiert werden. Dennoch benötigen angebundenen 9-12 eigene Schutzeinrichtungen. Die Notstromversorgung muss getrennt ausgeführt sein. Die parallele Ansteuerung erfolgt über das FEMS. Abbildung 5: Unterverteilung im Parallelbetrieb Installations- und Benutzerhandbuch ©FENECON GmbH...

  • Seite 11: Allgemeine Hinweise Installation

    Der Temperaturbereich sollte in dem Bereich von -10°C bis 40°C liegen; die max. Luftfeuchtigkeit bei 95%. Verschmutzungsgrad: Der Verschmutzungsgrad 2 ist laut DIN EN 60664 wie folgt definiert: In der Regel wird nur nichtleitfähige Verschmutzung erzeugt, gelegentlich jedoch kann eine temporäre Leitfähigkeit auf Grund von Kondensation vorliegen. Installations- und Benutzerhandbuch ©FENECON GmbH Seite 11...

  • Seite 12: Überprüfen Der Verpackung

    Überprüfen Sie die Verpackung des Pro 9-12 auf Transportschäden. Ist ein Anzeichen auf eine Beschädigung vorhanden, entpacken Sie die Lieferung und überprüfen Sie den Pro 9-12 auf Schäden. Dokumentieren Sie bei einer Beschädigung den Schaden und wenden Sie sich an den Lieferanten.
  • Seite 13 Werkzeuge zur Installation Nummer Name Nutzen Schere Öffnen der Schutzfolie Pro 9-12 Inbus H3 D6*150 Demontieren der Seitenteile Pro 9- Schlitzschraubendreher D5*100 Öffnen Transportkiste Schlitzschraubendreher 3 mm CT2 Stromsensor Anschlussklemme Werkzeuge für Bohrungen zur Befestigung Pro 9-12 am Boden Hammer Öffnen Transportkiste...

  • Seite 14: Öffnen Der Verpackung

    Öffnen der Verpackung Der Pro 9-12 ist in einer Holzkiste verpackt. Entfernen Sie den Deckel, sowie die Seitenteile Entfernen Sie dazu im ersten Schritt die Metallspangen. Die nötigen Werkzeuge sind eine Flachrundzange (5 Zoll) und ein Schraubenzieher (D5*100). Abbildung 6: öffnen Verpackung von Pro 9-12 Stellen Sie sicher, dass es sich bei dem empfangenen Paket um die bestellte Ware handelt.
  • Seite 15 Personenschäden entstehen. Anschlusskabel fixieren Achten Sie bei der Fixierung der Anschlusskabel, dass keine Zugspannung zwischen Anschlussklemmen im inneren des Pro 9-12 und der Fixierung der Anschlusskabel durch die Verschraubungen zustande kommt. Gefahr einer Verletzung durch hohes Gewicht Das hohe Gewicht der Bauteile birgt eine Gefahr bei der Installation, Demontage und Transport mit sich.

  • Seite 16: Inbetriebnahme

    4.2 Inbetriebnahme Der Pro 9-12 wird dreiphasig (rechtsdrehend) an das Hausnetz angeschlossen und kann in Verbindung mit einer einphasigen oder dreiphasigen PV-Anlage oder einen anderen Erzeuger betrieben werden. Anschlussspezifikationen Bei der Leitungsführung auf eine korrekte Verkabelung an Ecken und Biegungen zu achten.

  • Seite 17: Anbindungen An Den Verteilerkasten

    Netz geschaltet werden. Anbindungen an den Verteilerkasten Verkabeln Sie die Unterverteilung und binden Sie den Pro 9-12 in das Hausnetz gemäß folgenden Anschlussplänen an. Der Anschluss der Verteilung ist nachfolgend folgendem beschrieben: Abbildung 7: Einbauübersichtsschaltbild Pro 9-12, 3-ph. Netz, 1-ph. PV...
  • Seite 18 LS 25 A, RCD 25 A/30 mA (Typ A) Bypass-Schalter Empfehlung: T3-4-8223/I2 Für die Einbindung des Pro 9-12 in ein dreiphasiges Netz wird von der Firma FENECON GmbH der Leistungszähler Socomec Countis e24 unbedingt notwendig, wenn der Speicher mit FEMS verwendet wird.

  • Seite 19: Installation

    UN 3481: Versandbezeichnung Abbildung 9: Verpackung des Pro 9-12 Untere Laschen der Holzkiste umbiegen, indem sie den Schraubenzieher zwischen der Metallumrandung und der Lasche nach unten klopfen. Pro 9-12 auspacken und nach einer Sichtprüfung am Installationsort aufstellen. Installations- und Benutzerhandbuch ©FENECON GmbH...
  • Seite 20 Abbildung 10: Öffnen der Verpackung des Pro 9-12 Demontieren Sie beide Seitenabdeckungen des Pro 9-12. Dafür müssen Sie die Schrauben an den Seiten mit einem H3 Inbus entfernen. Die Seitenabdeckung kann nachdem die Schrauben entfernt wurden zur Seite abmontiert werden. Drücken Sie die Seiten zuerst nach unten und heben sie die von unten weg.

  • Seite 21: Vorbereitung Anbindung Pro 9-12

    5.2 Vorbereitung Anbindung Pro 9-12 Netzseitige Anbindung Pro 9-12: Anbindung Pro 9-12 an Notstromlasten: - mind. 4 mm² Kabel - mind. 4 mm² Kabel - Schutzorgane: RCD 25 A/30 mA (Typ A), LS 25 A - Schutzorgane: RCD 25 A/30 mA (Typ A), LS 25 A Prüfen Sie die elektrische Installation nach der VDE 0100-600!
  • Seite 22 L3 anschließen L2 anschließen L1 anschließen Abbildung 13: Anschluss Netzversorgung/Notstromlasten Notstromversorgung (Load AC) anschließen (L1, L2, L3, N, PE): PE-Leiter anschließen Neutralleiter anschließen L3 anschließen L2 anschließen L1 anschließen Abbildung 14: Anschluss Notstromversorgung Installations- und Benutzerhandbuch ©FENECON GmbH Seite 22...

  • Seite 23: Anschluss Der Stromsensoren Für Wechselrichter

    Abbildung 15: Anschluss Stromsensor Bei 3 Phasigen PV-Anschluss muss der Schritt für L2 und L3 ebenfalls ausgeführt werden. Verbinden Sie anschließend die Stromsensoren mit dem Pro 9-12. Achten Sie dabei das die Anschlüsse phasengleich am Speicher angeschlossen werden. Installations- und Benutzerhandbuch ©FENECON GmbH...
  • Seite 24 Montage der CT-Stromsensoren am Pro 9-12: Eingang CT2 von PV-Anlage CT Sensor für L3 CT Sensor für L2 CT Sensor für L1 auf I8: auf I5: auf I2: Weiß links Weiß links Weiß links Schwarz rechts Schwarz rechts Schwarz rechts Abbildung 16: Anschluss CT-Sensoren Die Anschlüsse der CT2-Sensoren müssen, je nach PV-Anlagenanschluss für alle drei Phasen oder eine Phase...

  • Seite 25: Fems Anbindung

    5.5 FEMS Anbindung Das FEMS (FENECON Energy Management System) ist beim FENECON Pro 9-12 beigelegt. Es überträgt Ihnen die Daten Ihres Stromspeichersystems in Echtzeit über das Internet auf das Monitoring. Dadurch erhalten Sie eine übersichtliche Aufbereitung aktueller und vergangener Werte und Statusinformationen.
  • Seite 26 Montieren sie die Kommunikationsleitung an den RS485-Adapter. Verdrahten sie dabei die Anschlüsse „Data +“ und „Data -“ (siehe Abbildung 21) und verlegen Sie das Kabel in den FENECON Pro 9-12 durch die für den RS485 Bus vorgesehene Verschraubung. Verwenden Sie dazu das mitgelieferte Datenkabel mit 2 Meter Länge.
  • Seite 27 Sollten Elektromagnetische Störungen von außen kommen, können die den Adapter am Anschluss GND Erden und den Schirm des Datenkabels ebenfalls auf die Klemme legen. Kommunikationsverbindung (Busanbindung) vom FEMS zu Pro 9-12 Hinweis: Linker Draht: Weiß (-, B) Rechter Draht: Braun (+, A) Abbildung 22: Anschluss Kommunikation &...

  • Seite 28: Anschluss 3-Phasen Sensor

    5.6 Anschluss 3-Phasen Sensor Für die Einbindung des Pro 9-12 in ein dreiphasiges Stromnetz ist der Socomec e24 erforderlich. Für die Verbindung zwischen Socomec e24 Leistungszähler und Speicher ist das mitgelieferte Kommunikationskabel (10m) vorgesehen. Es kann durch ein beliebiges geschirmtes 2-Adriges Datenkabel mit 0,5 mm² ersetzt werden (z.B.

  • Seite 29: Übersicht Der Anschlüsse Am Adapter

    Achten Sie bitte auf die korrekte Polung des Bussystems Alternative: Der 3-Phasensensor kann auch direkt am Speicher angeschlossen werde. 3-Phasensensor Anschlussklemme 3 (Plus) zu Pro 9-12 RS485_1 A (rechter Anschluss) 3-Phasensensor Anschlussklemme 2 (Minus) zu Pro 9-12 RS485_1 B (linker Anschluss) - Klemmstelle des...
  • Seite 30 „baud“. Prüfen Sie die Baudrate, ob diese auf „9,6 k“ eingestellt ist. Sollte dies nicht der Fall sein, stellen die diese mithilfe der nachfolgenden Abbildung 27 auf „9,6 k“ ein. Abbildung 27: Einstellungen für Bus-Adresse und Baudrate am Socomec e24 Installations- und Benutzerhandbuch ©FENECON GmbH Seite 30...
  • Seite 31 Bei einem RS485 Bussystem ist eigentlich eine Terminierung mit 120 Ohm erforderlich. Aufgrund der 1 zu 1 Verbindung und den kurzen Leitungslängen ist er nicht zwingend notwendig. Sollte eine schlechte Datenübertragung sein, empfehlen wir den 120 Ohm Endwiderstand zu setzen. Installations- und Benutzerhandbuch ©FENECON GmbH Seite 31...

  • Seite 32: Anschlüsse Im Pro 9-12

    Alle Anschlüsse kontrollieren ob sie richtig verbunden sind und ob alle Kabel und Drähte fest verbunden sind. Grid (Netzanschluss) Load (Notstromabgang) Abbildung 28: Anschlüsse im Pro 9-12 FEMS-Anschluss CT-Stromsensoren Abbildung 29: Anschlüsse von Sensoren - Stromsensoren und 3-Phasensensoren Installations- und Benutzerhandbuch ©FENECON GmbH...

  • Seite 33: Spannungen Prüfen

    5.8 Spannungen prüfen Überprüfen Sie die zum Pro 9-12 führende Spannung in der Unterverteilung. Diese muss in einem Bereich von 207 - 253 VAC liegen und ein Rechtsdrehfeld besitzen. Überprüfen Sie die Batteriespannung. Diese muss in einem Bereich von 47 – 56 VDC liegen. Der Plus- und Minuspol der Batterie sind in der folgender Abbildung...

  • Seite 34: Pro 9-12 Einschalten

    Inbetriebnahme auf Ihre Richtigkeit sichergestellt werden. Vor dem Erststart muss der Pro 9-12 vom Netz entkoppelt sein. Zum Starten des Pro 9-12 den Powerknopf für ca. 10 Sekunden drücken. Danach führt der Pro 9-12 für 1 bis 2 Minuten einen Selbsttest durch. Während dieses Vorgangs leuchten alle drei Knöpfe.

  • Seite 35: Steuerung

    Dieser Betriebsmodus kann nur ausgeführt werden, wenn als vorheriger Betriebsmodus Remote eingestellt war. Im Betriebsmodus „Erzwungene Ladeanweisung“ wird die Batterie automatisch voll aufgeladen. Der Speicher stoppt den Vorgang automatisch. Sollte der Pro 9-12 voll beladen sein, kann die Selbstbeladung nicht ausgeführt werden.

  • Seite 36: Bedienung

    6 Bedienung 6.1 Einführung in das FEMS Monitoring Im Lieferumfang des Pro 9-12 ist mitenthalten das FEMS, FENECON Energy Management System. Das im Hause FENECON entwickelte Monitoring stellt Leistungsflüsse und Energieflüsse graphisch wie auch nummerisch dar. Mit den im Lieferumfang enthaltenen Zugangsdaten können Sie sich unter: www.fenecon.de...

  • Seite 37: Stromversorgung Und Startvorgang

    Wird der „Power“ Knopf wieder durchgehend hinterleuchtet können Sie den „Power“ Knopf loslassen. Danach leuchten alle drei Knöpfe für 1 bis 2 Minuten. In dieser Zeit überprüft der Pro 9-12 die interne Funktionsfähigkeit (Self-Check). Zuletzt wird der Betrieb durch das durchgehende leuchten der Knöpfe „Power“ und „Remote“...

  • Seite 38: Allgemeine Bedienung

    Wird der „Power“ Knopf wieder durchgehend hinterleuchtet können Sie den „Power“ Knopf loslassen. Danach leuchten alle drei Knöpfe für 1 bis 2 Minuten. In dieser Zeit überprüft der Pro 9-12 die interne Funktionsfähigkeit (Self-Check). Zuletzt wird der Betrieb durch das durchgehende leuchten der Knöpfe „Power“...

  • Seite 39: Ausschaltvorgang

    „Remote“ Knopf beleuchtet ist. Erzwungene Ladeleistung Die Funktion erzwungene Ladeanweisung ist vorgesehen für den Fall, dass der Pro 9-12 für eine längere Dauer ungenutzt bleibt. Dabei wird der Pro 9-12 voll beladen um eine Entladung der Batterie über eine längere Zeitdauer auszuschließen und somit mögliche Schäden durch eine Tiefenentladung zu vermeiden.

  • Seite 40: Bedienung Bei Fehlermeldung

    System abgeschaltet wurde. 2. Regelmäßige Überprüfung auf Vibrationen, ungewöhnliche Geräusche oder Geruch. 3. Regelmäßige Überprüfung, ob sich Staub bzw. Schmutz auf oder rund um den Pro 9-12 angesammelt hat. Filter reinigen und Staub abwischen, falls erforderlich. 4. Regelmäßige Überprüfung, ob es Schäden an der Verkabelung gibt. Falls Schäden vorhanden sind, Kabel nach Bedarf ersetzen.
  • Seite 41 Überprüfen Sie ob die Stromsensoren am Wechselrichter gering angezeigt Phasengleicht am Speicher angeschlossen sind. Kleinen Lasten (wichtige Lasten; 1. Überprüfen Sie die Verbindung von den kleinen Lasten zum Pro 9-12 Notstrom) können nicht fehlerfrei (RCD und MCB entsprechend der Installationsanleitung). versorgt werden.

  • Seite 42: Kontakt

    7 Kontakt Für Unterstützung bei BYD Produkten wenden Sie sich bitte an: FENECON GmbH Brunnwiesenstraße 4 94469 Deggendorf Telefon: 0991-648800-33 Installations- und Benutzerhandbuch ©FENECON GmbH Seite 42...
  • Seite 43 Installations- und Benutzerhandbuch ©FENECON GmbH Seite 43...
  • Seite 44 Installations- und Benutzerhandbuch ©FENECON GmbH Seite 44...
