Fenecon Pro 9-12 Installationsleitfaden Seite 4

Prüfen Sie die elektrische Installation nach der VDE 0100-600
4. Schritt: Anschluss an die Netzversorgung/Notstromlasten
- Spannungsfreischalten der gesamten Hausinstallation unter Beachtung der 5 Sicherheitsregeln
- Entfernen sämtlicher Sicherheitseinsätze und RCD-Schalter in der Unterverteilung der Hausinstallation
- Führen Sie die entsprechenden Leitungen durch die entsprechenden Verschraubungen
- Die Phasen 1,2 und 3 (Rechtsdrehfeld) an den vorgesehenen Klemmen anschließen (Grid)
- Neutralleiter an Eingang N festklemmen
- Notstromversorgung (Load) anschließen (L1, L2, L3, N, PE):

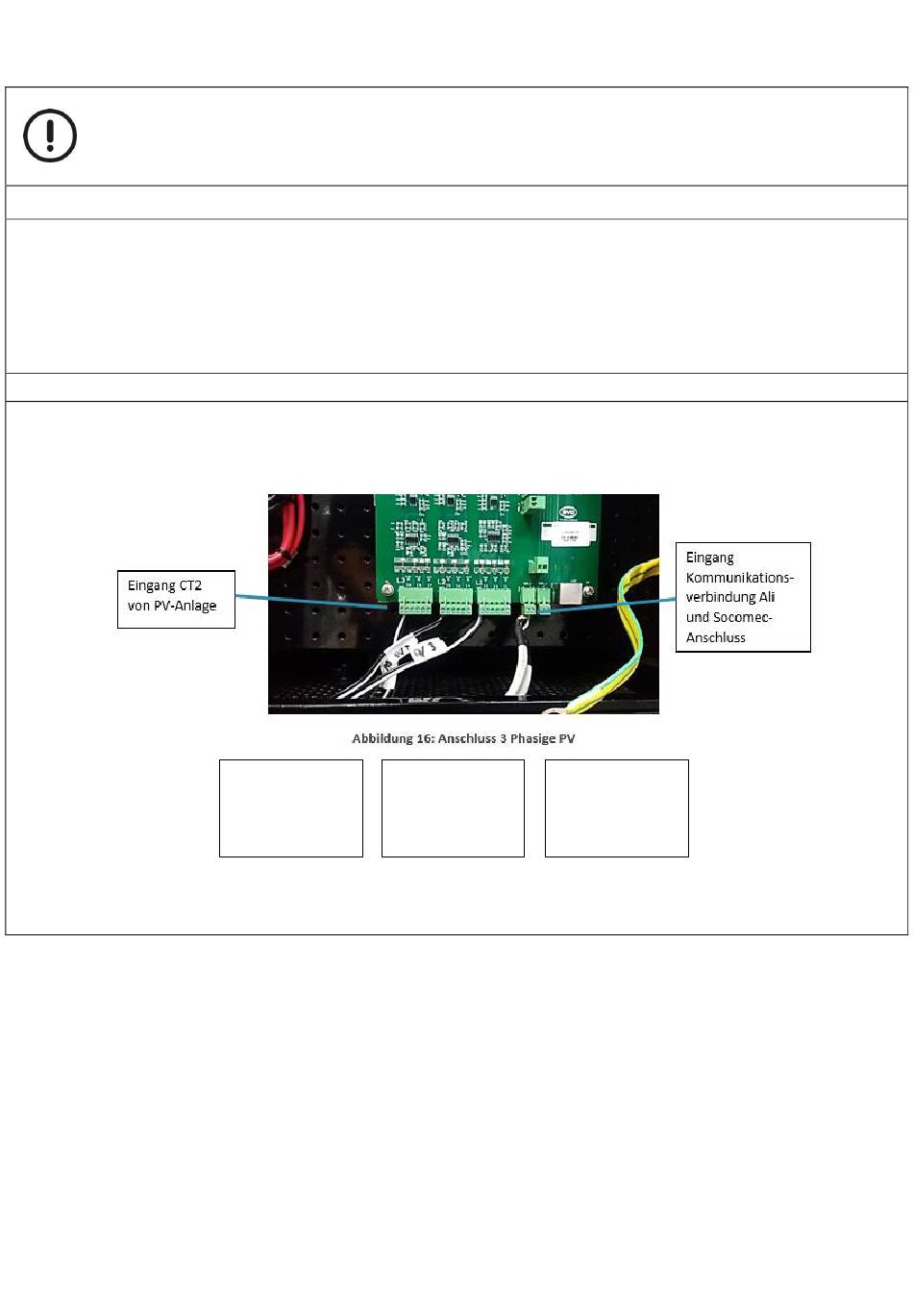

5. Schritt: Anschluss Stromsensor
Stromsensoren im Verteilerschrank an den Außenleitern des PV-Wechselrichters installieren.
Beachte: Der Bodendeckel des Stromsensors gibt die Installationsrichtung an. Pfeil zeigt in Stromrichtung d.h. weg vom
Phasenausgang des PV-Wechselrichters.
Achten Sie dabei bitte auf das Rechtsdrehfeld und die korrekte Reihenfolge der Sensoren. Diese muss mit L1, L2 und L3
der Lastanschlüsse übereinstimmen.
CT Sensor für L3 CT Sensor für L2
auf I8: auf I5:
Weiß links Weiß links
Schwarz rechts Schwarz rechts
CT Sensor für L1
auf I2:
Weiß links
Schwarz rechts
4
